Hyundai Palisade: переднее сиденье / чехол на подушку переднего сиденья

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Переднее сиденье / Чехол на подушку переднего сиденья

Компоненты и расположение компонентов

Расположение компонента

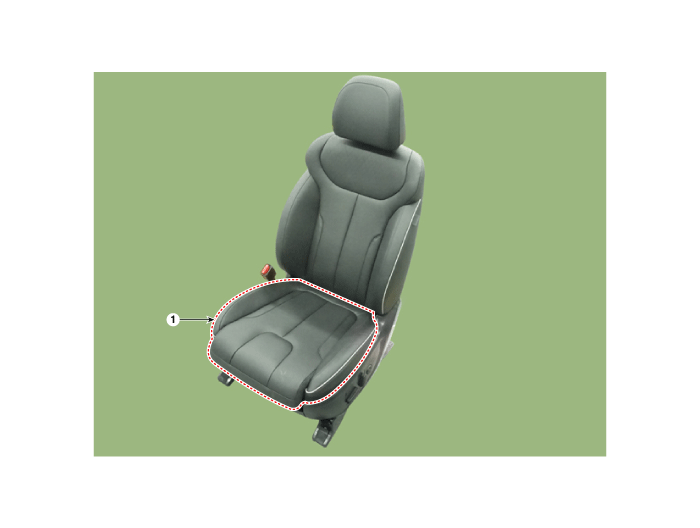

Hyundai Palisade. Components and components location

1. Чехол подушки переднего сиденья

Процедуры ремонта

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Наденьте перчатки, чтобы не поранить руки.

1.	Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)

2.	Снимите наружную крышку щитка переднего сиденья. (См. Переднее сиденье — «Внешний защитный кожух переднего сиденья»)

3.	Снимите внутреннюю крышку щитка переднего сиденья. (См. Переднее сиденье — «Внутренний защитный кожух переднего сиденья»)

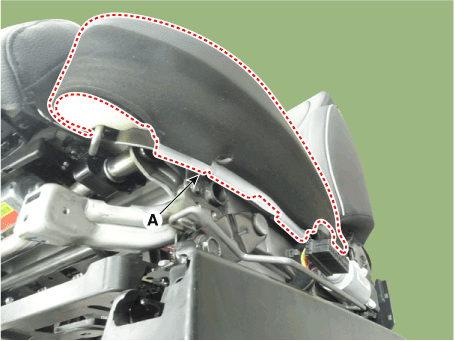

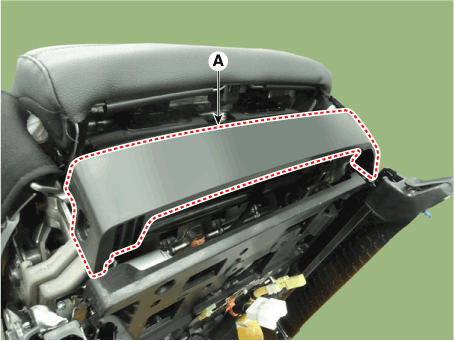

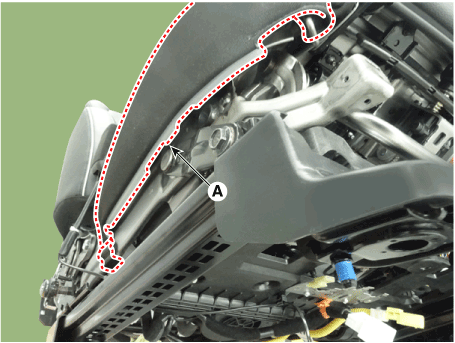

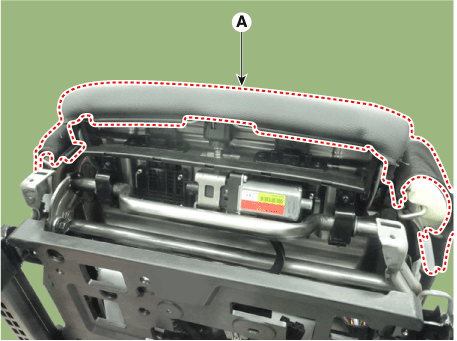

4.	Ослабьте крепежные винты и снимите переднюю крышку кожуха переднего сиденья. (А).

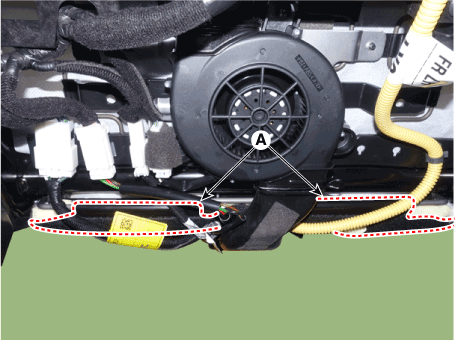

5.	Снимите протектор (А) с каркаса подушки переднего сиденья.

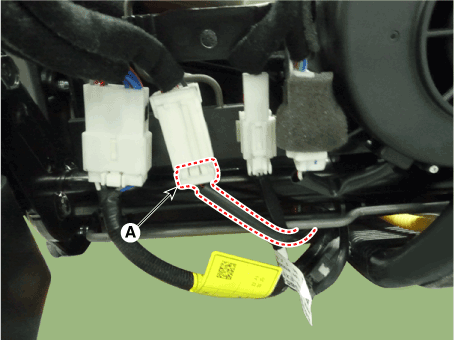

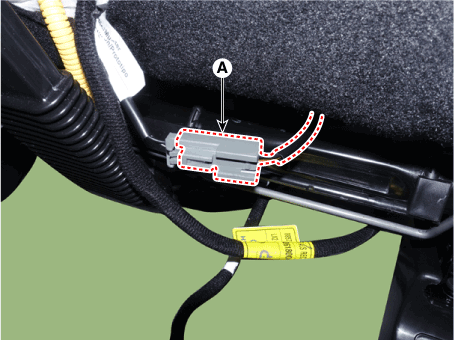

6.	Нажмите на стопорный штифт и разъедините разъемы подушки переднего сиденья (A). и снимите чехол подушки переднего сиденья.

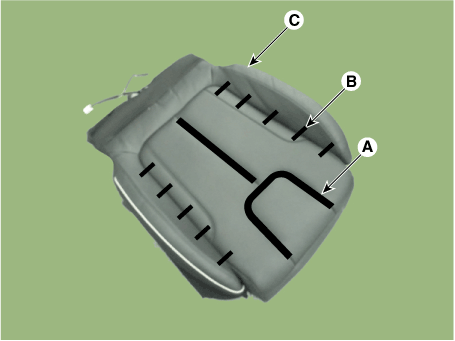

7.	Снимите ленту-липучку (A) и зажимы-кольца (B) внутри переднего сиденья. заднюю крышку и снимите заднюю крышку сиденья (C).

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъемы полностью подключены

•	Замените все поврежденные зажимы (или фиксаторы штифтового типа).
