Каркас переднего сиденья в сборе

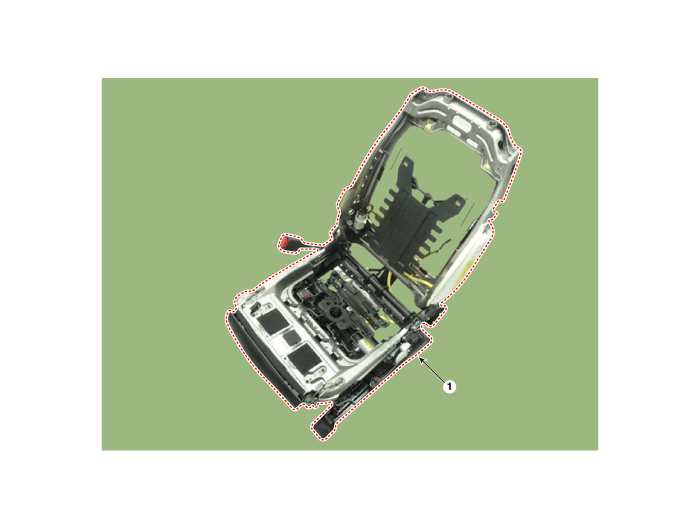

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

1. 1
   Снимите заднюю крышку переднего сиденья. (См. раздел «Переднее сиденье» — «Задняя крышка переднего сиденья»).
2. 2
   Снимите чехол подушки переднего сиденья. (См. Переднее сиденье — «Чехол подушки переднего сиденья»)
3. 3

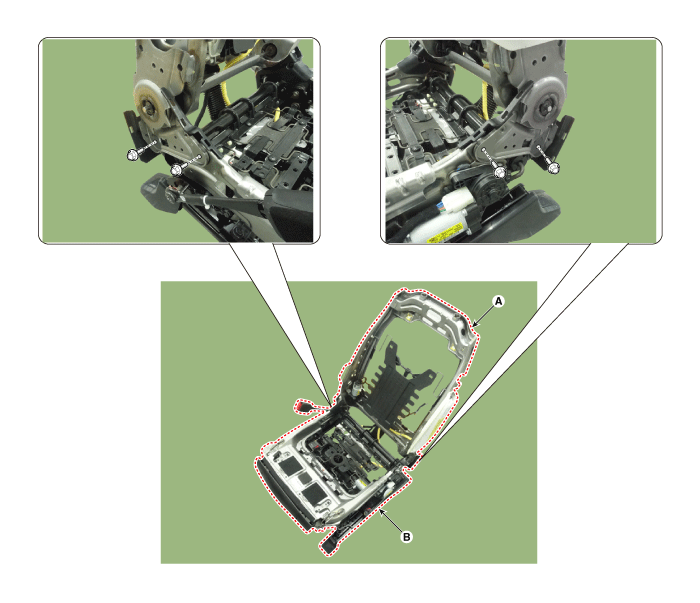

   Ослабьте крепежные болты и отделите раму спинки переднего сиденья (А). и каркас подушки переднего сиденья (B).

   Момент затяжки : 44,1–54 Н·м



4. 4
   Для установки выполните процедуру удаления в обратном порядке.

   Для сиденья с боковой подушкой безопасности снимите боковую подушка безопасности из рамы сиденья в сборе. (См. Система пассивной безопасности — «Модуль боковой подушки безопасности (SAB))». Перед обслуживанием полностью ознакомьтесь с мерами предосторожности и обслуживанием. процедура, относящаяся к подушке безопасности. (См. Система пассивной безопасности — «Модуль боковой подушки безопасности (SAB))».
