Внешняя крышка переднего сиденья

Компоненты и расположение компонентов

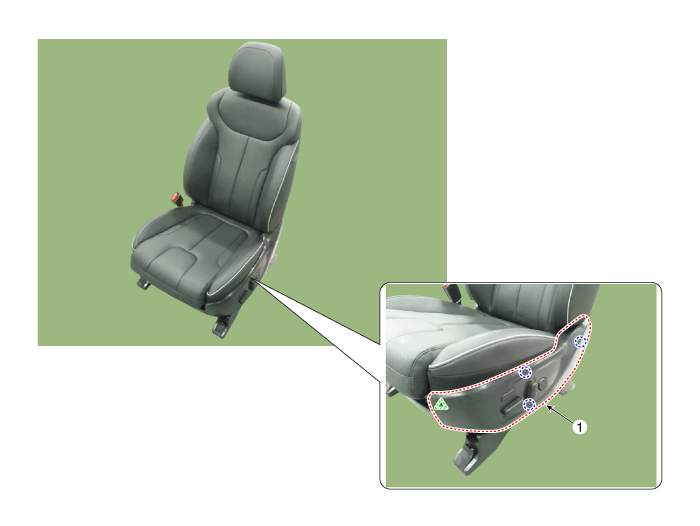

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

1. 1
   Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)
2. 2

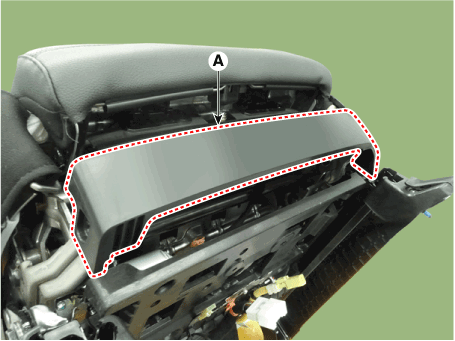

   Ослабьте крепежные винты и снимите переднюю крышку кожуха переднего сиденья. (А).



3. 3

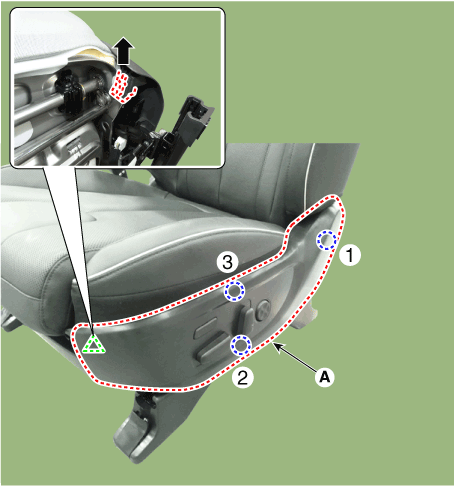

   Снимите внешний кожух переднего сиденья.

   1. С помощью отвертки или съемника снимите задний крюк ①.
   2. Снимите нижний крючок ②, потянув его в сторону.
   3. Снимите верхнюю стальную скобу ② и крючок ③, потянув за них в стороне.
   4. Снимите внешний защитный кожух переднего сиденья (А), потянув его вперед. как показано стрелкой.

      Наружный щиток переднего сиденья При снятии чехла обратите внимание на порядок и направление удаления. Будьте осторожны, чтобы не повредить крючки и кронштейны.



4. 4

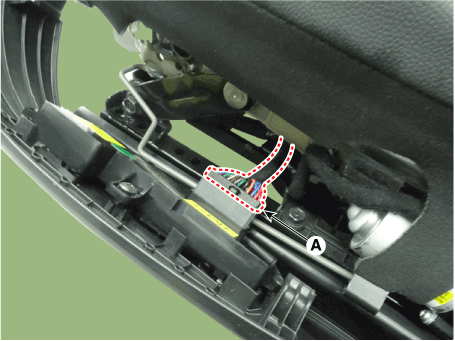

   Нажмите на стопорный штифт и отсоедините разъем выключателя питания переднего сиденья. (А).



5. 5
   Для установки выполните процедуру удаления в обратном порядке.

   Убедитесь, что разъем подключен правильно. Замените все поврежденные зажимы (или фиксаторы штифтового типа).
