Блок камеры переднего вида

Принципиальные диаграммы

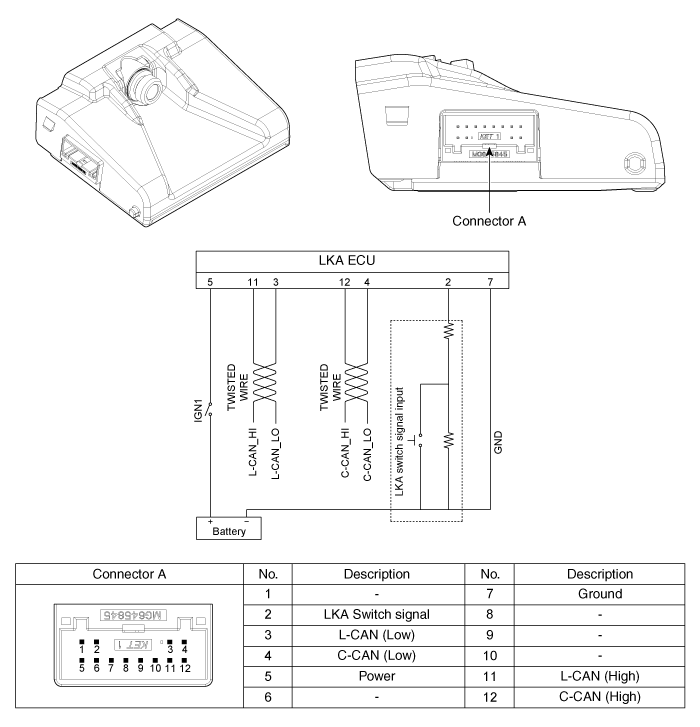

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

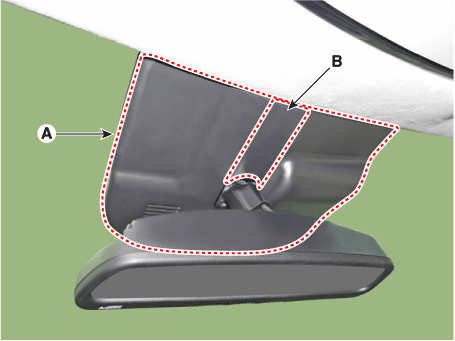

   Снимите крышку внутреннего зеркала заднего вида (А) и крышку датчика дождя (В).



3. 3

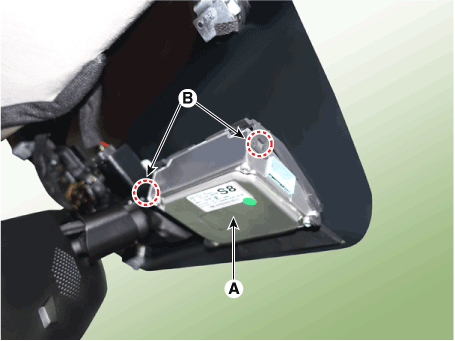

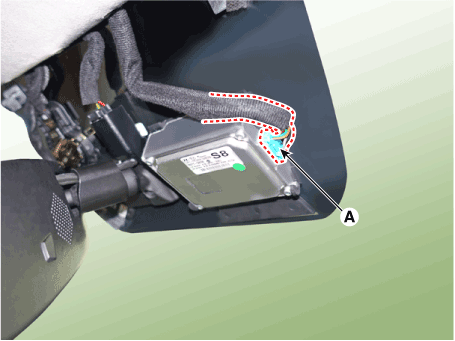

   Отсоедините разъем блока камеры переднего вида (А).



4. 4
   Разъедините неподвижные точки (А) сцепки, снимите камеру переднего вида (Б).



Монтаж

Выполните калибровку камеры в следующем случае. (См. Система камеры переднего вида — «Процедура ремонта») Если камера переднего вида заменена на новую. Если камера переднего вида снята и установлена. Если разъем камеры переднего вида на ветровом стекле деформированный. Если меняли лобовое стекло. При появлении кода ошибки (Система вне калибровки).

1. 1
   Установите в порядке, обратном снятию.
2. 2

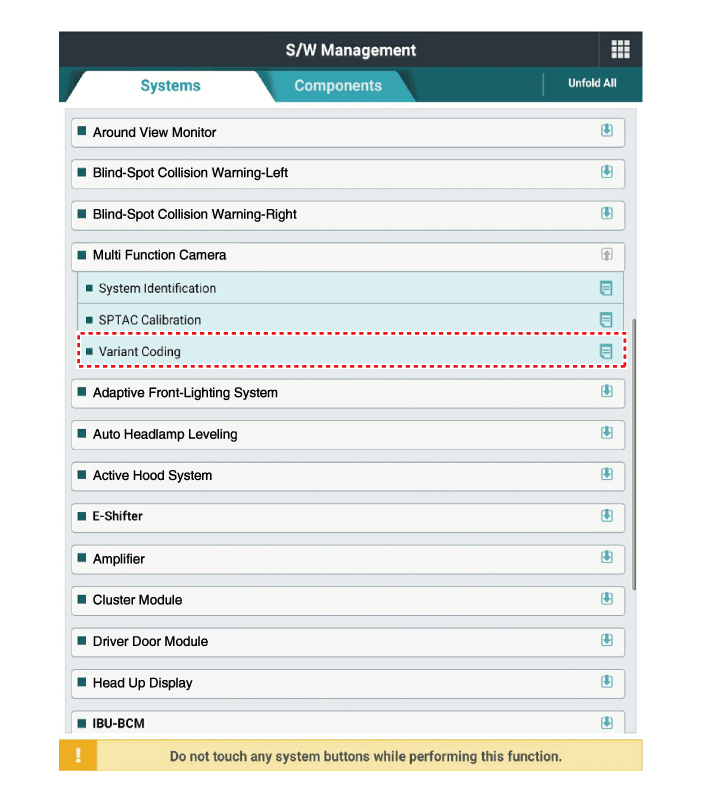

   При замене камеры переднего вида на новую выполните Процедура «Вариантное кодирование» с использованием средств диагностики.



3. 3
   Выполните калибровку блока камеры переднего вида. (См. Процедуры ремонта — «Автоматическая калибровка целевой точки обслуживания». (СПТАК)")
