Мотор переднего омывателя

Процедуры ремонта

осмотр

1. 1
   Подключив двигатель омывателя к бачку, заполните бачок. бак с водой.

   Перед наполнением резервуара водой проверьте фильтр на наличие посторонних предметов или загрязнений. при необходимости очистите фильтр.

2. 2

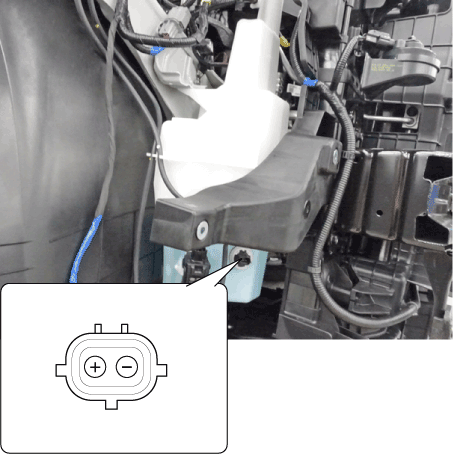

   Подсоедините положительный (-) кабель аккумулятора к клемме 1 и отрицательному (+) аккумулятору. кабели к клемме 2 соответственно.
3. 3
   Убедитесь, что двигатель работает нормально, а двигатель омывателя работает и брызги воды из передних форсунок.
4. 4

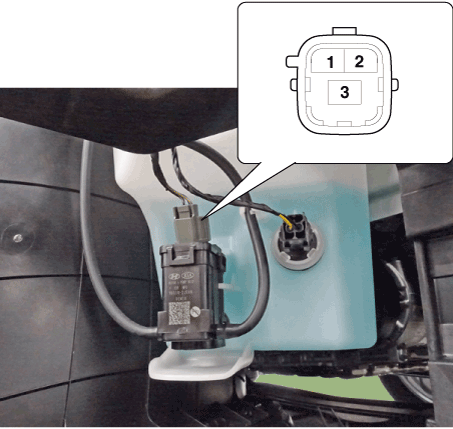

   Если они ненормальные, замените двигатель омывателя. [Стандартный тип]

   Нет	Описание
   1	Омыватель ветрового стекла (+)
   2	Земля
   3	Задний омыватель (+)






5. 5
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
6. 6
   Слейте омывающую жидкость менее 650 мл.
7. 7

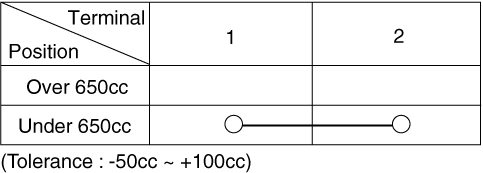

   Проверьте целостность цепи между клеммами № 1 и № 2 в каждом поплавке. позиция. Должна быть непрерывность, когда поплавок опущен. Не должно быть непрерывности, когда поплавок поднят.
8. 8
   Если непрерывность не соответствует указанной, замените уровень жидкости омывателя. выключатель





Удаление

При обслуживании насоса омывателя будьте осторожны, чтобы не повредить сальник насоса омывателя. Не включайте насос омывателя до заполнения бачка омывателя. Невыполнение этого требования может привести к преждевременному выходу насоса из строя.

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите кожух переднего бампера. (См. Кузов — «Крышка переднего бампера»)
3. 3

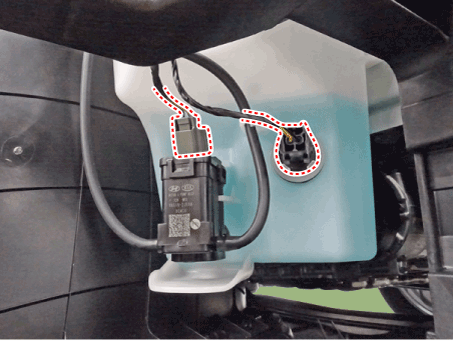

   Отделите шланг омывателя, а затем отсоедините двигатель и датчик уровня. разъем.



4. 4

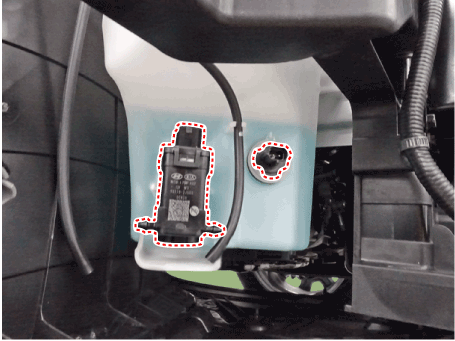

   Снимите двигатель омывателя и датчик уровня.



5. 5

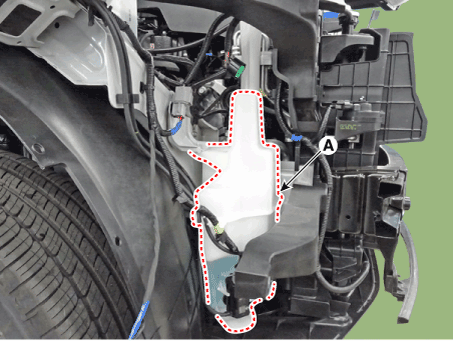

   Снимите бачок омывателя (А), предварительно отвернув болты.



Монтаж

1. 1
   Соберите бачок омывателя.

   Момент затяжки (болт): 3,9–5,9 Н·м

   Перед установкой двигателя насоса проверьте фильтр на инородный материал или загрязнение. при необходимости очистить фильтр в двигатель насоса.

2. 2
   Установите датчик рычага омывателя и двигатель омывателя.
3. 3
   Подсоедините разъем электродвигателя омывателя и шланг омывателя.
4. 4
   Установите кожух переднего бампера.
