Hyundai Palisade: стеклоочиститель/омыватель/датчик дождя

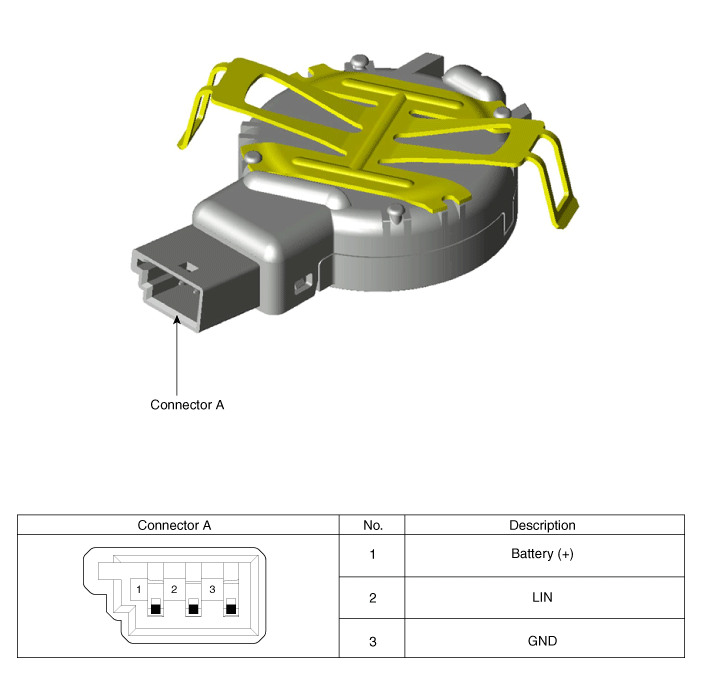

Компоненты и расположение компонентов
Описание и работа

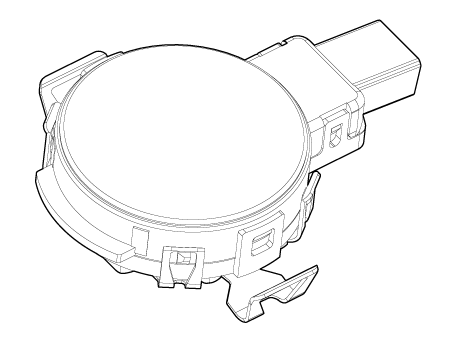

Встроенный датчик дождя
Встроенный датчик дождя (А) управляет тремя системами: передним стеклоочистителем, автоматическим освещением,
и центральный кондиционер.
|
1.
|
Система управления дворниками
Когда сигнал переключателя «AUTO» получен от многофункционального переключателя
справа встроенный датчик дождя определяет количество осадков.
Датчик установлен внутри верхней части лобового стекла для
управление моторчиком дворников.
Эта система автоматически контролирует продолжительность и скорость работы
стеклоочистителя в зависимости от измеренного количества осадков, даже если
водитель не нажимает переключатель стеклоочистителей.
|
|
Функции и работа
Принципы
|
Основной принцип
|
1.
|
Определение количества осадков
Свет (луч), излучаемый светодиодами (LED), полностью
отражается на внешней поверхности лобового стекла и возвращается к
фотодиоды. При наличии воды на внешней поверхности
лобовое стекло, свет оптически разделен и частично отражается
а оставшаяся яркость измеряется фотодиодами. Вода
оставшиеся на ветровом стекле приводят к тому, что свет не отражается полностью.
Потеря яркости из-за этого свидетельствует о том, насколько поверхность стекла
мокрая.
|
Помехи
Датчик дождя может выйти из строя из-за помех, перечисленных ниже.
|
1.
|
Пыль на измерительной поверхности и других поверхностях на пути луча (поверхность
светоизлучающих диодов и фотодиодов, волоконной оптики, кронштейна и
поверхность стекла в районе стыка лобового стекла) ослабляет принимаемый свет.
|
|
2.
|
Движение ветрового стекла и кронштейна
|
|
3.
|
Перемещение кронштейна из-за вибрации
|
|
4.
|
Повреждена щетка стеклоочистителя
|
|
•
|
Если встроенный датчик дождя не работает или неисправен,
водитель должен управлять переключателем стеклоочистителей вручную.
|
|
Автоматическая работа
|
1.
|
Рабочее состояние датчика дождя
Режим работы
|
Операция
|
Прямой режим
|
Это нормальное рабочее состояние встроенного датчика дождя.
когда переключатель стеклоочистителя находится в положении «Авто», а датчик обнаружил сухое ветровое стекло.
На основании этого состояния встроенный датчик дождя определяет работу
режим работы стеклоочистителя в зависимости от осадков и их продолжительности.
|
Прерывистый режим
|
Встроенный датчик дождя активирует прерывистый режим, когда стеклоочиститель
операция выполняется последовательно более двух раз с паузой 0,5
- 5 секунд.
|
Низкая скорость
|
Стеклоочиститель работает постоянно на малой скорости
|
Высокоскоростной
|
Стеклоочиститель работает постоянно на высокой скорости
|
|
Функция безопасности
|
1.
|
Когда в зоне обнаружения есть лед или посторонние предметы, встроенный
датчик дождя не может правильно распознать условия для работы.
|
Обнаружение особых условий
|
1.
|
Датчик дождя
Особое состояние
|
Работа на основе обнаружения особых условий
|
Всплеск
|
Когда встроенный датчик дождя обнаруживает высокий уровень воды (брызги)
в прямом или прерывистом режиме система переключается из режима парковки в
Высокоскоростной. Затем очистка выполняется один раз на высокой скорости и еще раз
на низкой скорости. Если состояние осадков не изменится после
стирания, он возвращается в исходное состояние (прямое или прерывистое).
|
Размазывание
|
Смазывание представляет собой тонкую масляную пленку, которая быстро высыхает и возникает при
небольшое количество осадков вытирается грязным или изношенным дворником
лезвие. Рабочий сигнал не должен подаваться, когда происходит размытие
в прямом или прерывистом режиме.
|
Грязь
|
Если после протирания не обнаружено никаких изменений, встроенный датчик дождя
определяет, что лобовое стекло загрязнено. В этом состоянии оперативный
сигнал подавать не следует. Если ветровое стекло становится чистым (для
например, омывающей жидкостью), встроенный датчик дождя возвращается в
нормальное состояние.
|
Омывающая жидкость
|
Встроенный датчик дождя не реагирует на омывающую жидкость во время
режим стирки. Другими словами, скорость очистки не меняется даже
если омывающая жидкость разбрызгивается (автоматическая работа омывателя
насос не отражается на работе встроенного датчика дождя).
|
|
Процедуры ремонта
|
•
|
Не повреждайте и не прикасайтесь к силикону (связующая среда).
|
|
•
|
Будьте осторожны, чтобы кремний не был загрязнен посторонними
вещества, пыль и т.п.
|
|
•
|
Будьте осторожны, так как силикон может быть поврежден, если вы попытаетесь отделить
датчик дождя принудительно.
|
|
|
•
|
Пыль или посторонние вещества на датчике дождя могут
влияние на работу датчика дождя. Для того, чтобы
обеспечить точную работу датчика дождя, защитить датчик
поверхность с защитной крышкой, пока датчик не будет установлен
на кронштейне.
|
|
•
|
Соединительная площадка на поверхности датчика дождя является липкой и
соединительная накладка может прилипнуть к ветровому стеклу во время использования
в зависимости от состояния окружающей среды.
Поэтому он может быть поврежден, когда вы пытаетесь удалить дождь
датчик с лобового стекла принудительно. Будьте осторожны при разделении
это с лобового стекла.
|
|
|
1.
|

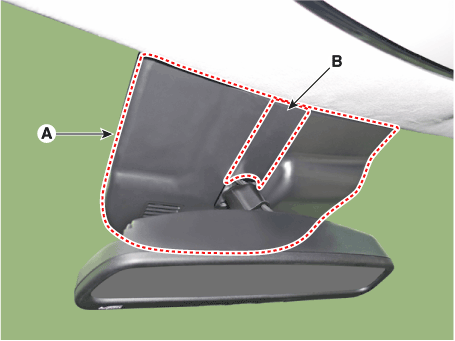

Снимите крышку датчика дождя (A) и (B).
|
|
2.
|

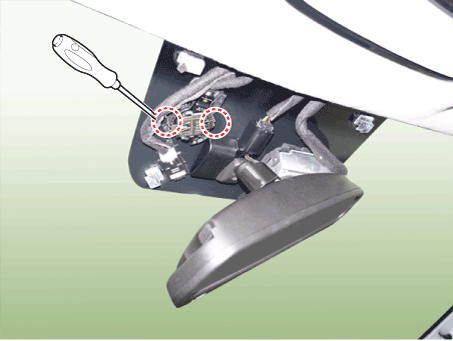

Чтобы снять защелку, потяните защелку в сторону, используя отверстие в крышке с
небольшая плоская отвертка.
|
|
3.
|
Снимите датчик дождя.
|
1)
|

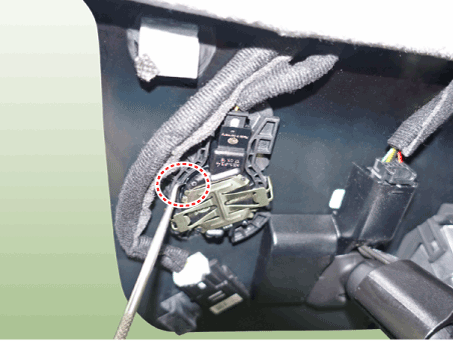

Вставьте маленькую плоскую отвертку (-) в отверстие на
снизу (B) или сверху (A), между датчиком дождя и кронштейном. .
|
|
2)
|
Медленно потяните датчик дождя вверх и вниз в вертикальном направлении.
стекла, затем медленно снимите датчик дождя с лобового стекла.
без повреждения силикона на датчике.
|
|
•
|
Он может быть поврежден при попытке снять датчик дождя.
от лобового стекла насильно. Будьте осторожны при разделении
это с лобового стекла.
|
|
•
|
При отделении силикона под воздействием высокой температуры
его можно легко повредить из-за прочности клея
из силикона. Удалите силикон в прохладном месте.
|
|
|
|
4.
|

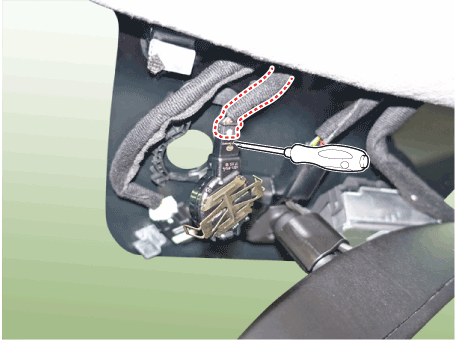

Отсоедините разъем жгута проводов (В) от датчика дождя,
вставив маленькую плоскую отвертку (A) в отверстие.
|
|
•
|

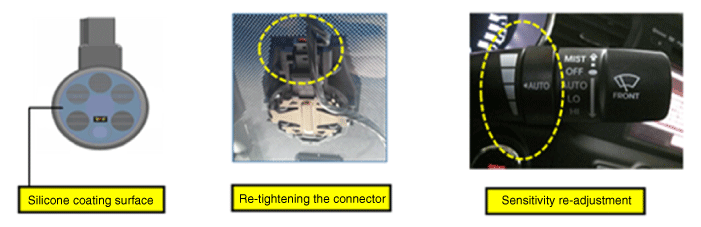

Проверить работу датчика дождя и датчика освещенности
перед монтажом.
|
|
–
|
Проверьте датчик на наличие повреждений кремния.
|
|
–
|
Проверьте, затянут ли разъем датчика дождя.
|
|
–
|
Проверьте, правильно ли затянуты датчик дождя и кронштейн.
|
|
–
|
Проверьте, нет ли в зоне установки датчика посторонних предметов.
|
|
–
|
Откалибруйте чувствительность переключателя, если операция автоматической очистки нечувствительна или слишком чувствительна.
|
|
•
|

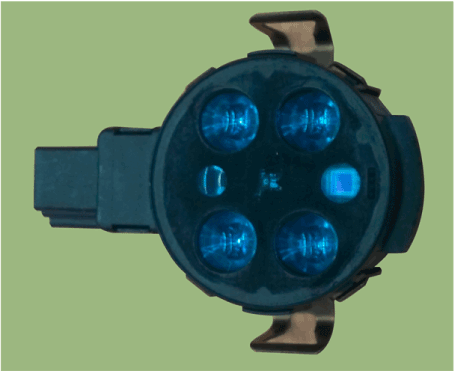

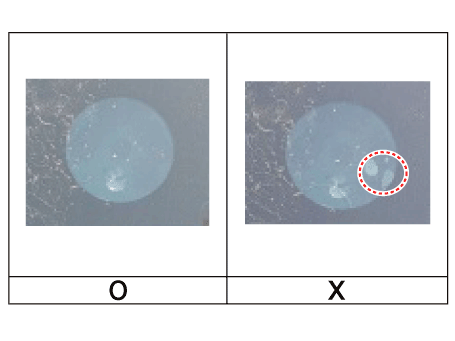

Если силикон датчика дождя нормальный или слегка
поврежден, как показано на изображениях ниже, его можно использовать повторно.
Нормальный
|
Повреждение в пределах 1,5 мм от внешней части
|
|
|
|
|
|
•
|
Если силикон датчика дождя поврежден, как показано на рисунке
на изображениях ниже его следует заменить новым силиконом.
Посторонние вещества
|
Отпечаток пальца
|
Повреждать
|
|
|
|
|
|
|
•
|
В случае повреждения силикона датчика дождя его следует
замените его, как показано ниже.
1) Полностью удалите поврежденную прокладку из силиконового геля с пластины объектива.
|
•
|
Будьте осторожны, чтобы не повредить и не загрязнить
поверхности пластины объектива во время снятия.
|
|

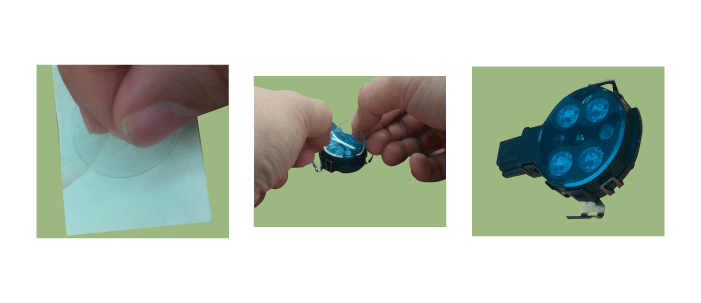

2) Прикрепите новую силиконовую гелевую прокладку после удаления силиконовой бумаги (A), затем снимите прозрачную пленку (B).
|
•
|
Прикрепляя силиконовую гелевую прокладку к датчику,
будьте осторожны, чтобы не загрязнить
|
|
|
|
•
|
Очень важно, чтобы кремний (соединительная площадка) был полностью
прижался к лобовому стеклу и застрял без пузырьков воздуха.
|
|
•
|
В случае замены поврежденного лобового стекла вы можете использовать неповрежденный существующий датчик дождя.
|
|
•
|
Ветровое стекло должно быть чистым и свободным от загрязнений.
или посторонние вещества.
|
|
|
1.
|
Подсоедините разъем датчика дождя.
|
|
2.
|

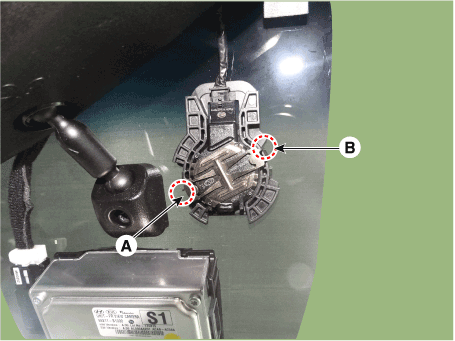

Надавите на один из фиксаторов пружинного рычага (A) вниз, пока он не защелкнется, и вы
услышать звук щелчка.
Затем нажмите на защелку второго пружинного рычага (B), чтобы удерживать датчик.
в правильном положении.
|
•
|
Не защелкивайте оба пружинных рычага одновременно.
|
|
•
|
Неправильно установленное защелкивающееся соединение может привести к неисправности
датчика дождя/света.
|
|
|
