Блок реле ICM (модуль интегральной схемы)

Описание и работа

Описание

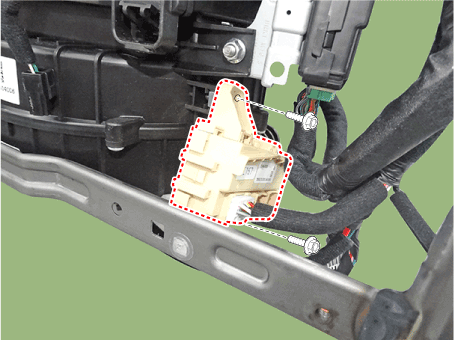

Реле ICM объединено с (реле заднего стеклоочистителя, реле обогрева сидений (перед/зад), реле омывателя фар и реле заднего кондиционера), которые установлены внутри нижнего аварийная площадка.

Процедуры ремонта

осмотр

Блокировка от детей с электроприводом Проверьте целостность цепи между клеммами.

1. 1
   Между клеммами № 15 и № 7 должна быть непрерывность, когда питание и земля подключены к №15 и №14 в ICM-A.
2. 2
   Между клеммами №10 и №12 должна быть непрерывность, когда питание и земля подключены к №15 и №14 в ICM-A.
3. 3
   Между клеммами №11 и №12 должна быть непрерывность, когда питание и земля подключены к №11 и №1 в ICM-A.
4. 4
   Между клеммами №10 и №7 должна быть непрерывность, когда питание и земля подключены к №11 и №1 в ICM-A.

Детская разблокировка Power Проверьте целостность цепи между клеммами.
