Переключатель обогревателя заднего стекла

Процедуры ремонта

Диагностика с помощью диагностики инструмент

1. 1
   В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (Diagnostic tool). Система диагностики (инструмент диагностики) предоставляет следующую информацию.

   1. Поиск кода неисправности: проверка неисправности и кодового номера (DTC)
   2. Анализ данных: проверка состояния входных/выходных данных системы
   3. Проверка срабатывания: Проверка состояния работы системы
   4. S/W Management: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки
2. 2

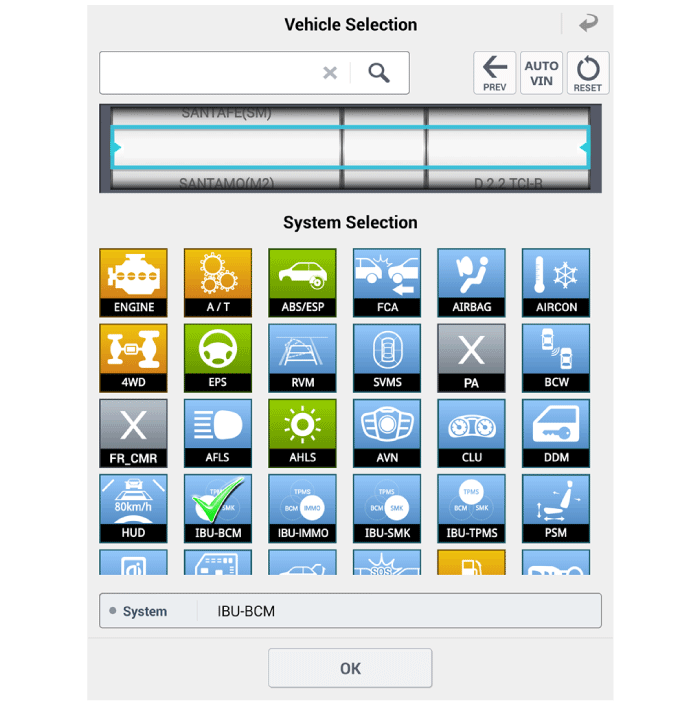

   Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и "Транспортное средство".



3. 3

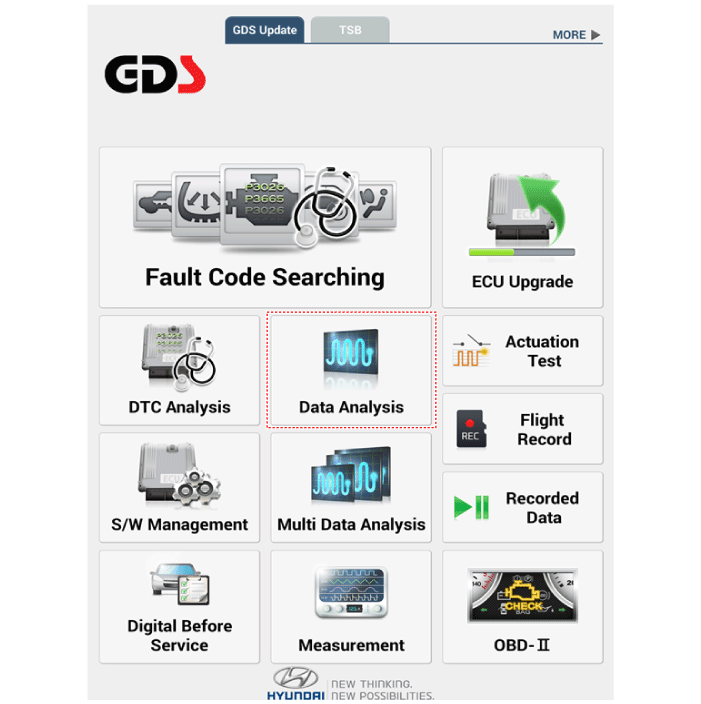

   Выберите «Анализ данных» и «Модель автомобиля».



4. 4

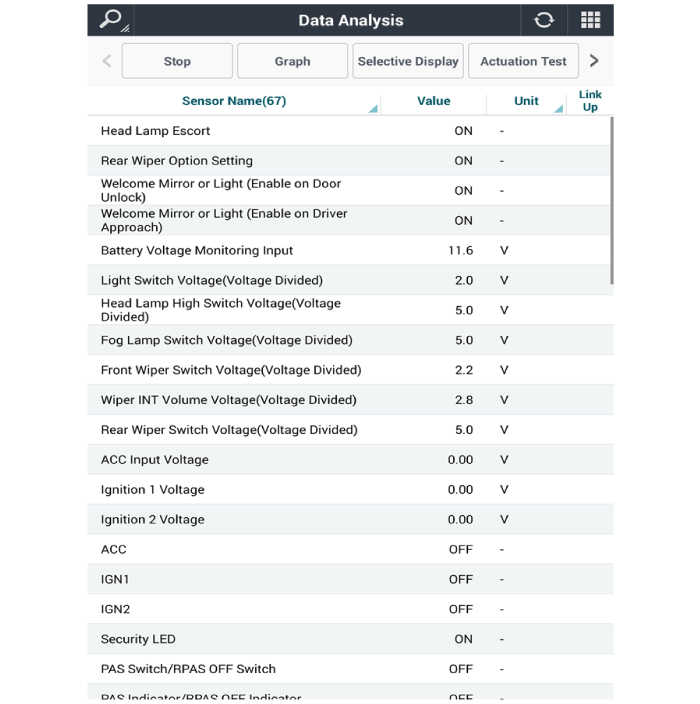

   Выберите «IBU_BCM» для поиска текущего состояния ввода/вывода. данные.





5. 5

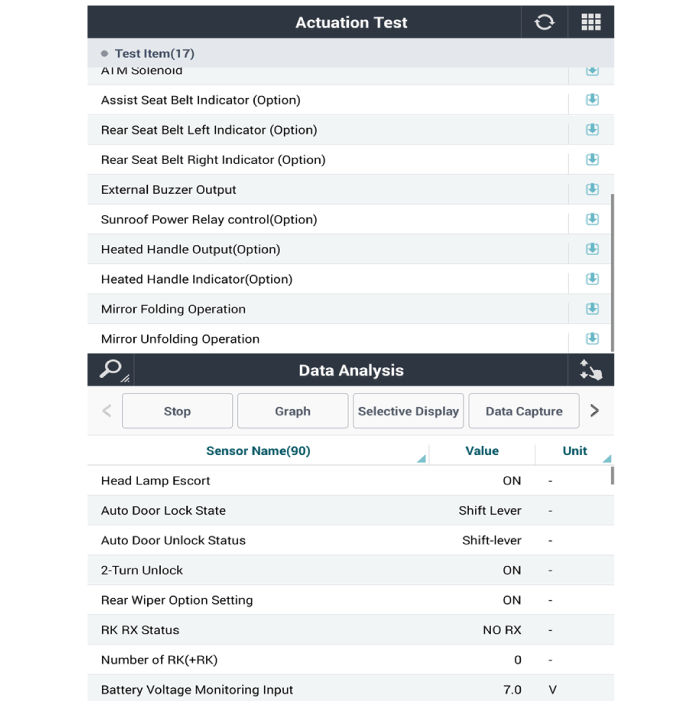

   Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка активации».



Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите аудиоблок или головное устройство AVN. (См. раздел «Аудио» — «Аудиоустройство») (См. Система AVN — «Головное устройство AVN»)
3. 3
   Снимите нагреватель и блок управления кондиционером. (См. раздел «Отопление, вентиляция, кондиционирование воздуха» — «Управление обогревателем и кондиционером»). Блок (ручной)") (См. раздел «Отопление, вентиляция, кондиционирование воздуха» — «Управление обогревателем и кондиционером»). Единица измерения (DATC)")

Монтаж

1. 1
   Установите обогреватель и блок управления кондиционером.
2. 2
   Установите аудиоблок или головное устройство AVN.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
