Hyundai Palisade: Переключатель заднего стеклоочистителя/омывателя/омывателя заднего стекла

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Задний стеклоочиститель/омыватель / Переключатель заднего омывателя

Процедуры ремонта

осмотр

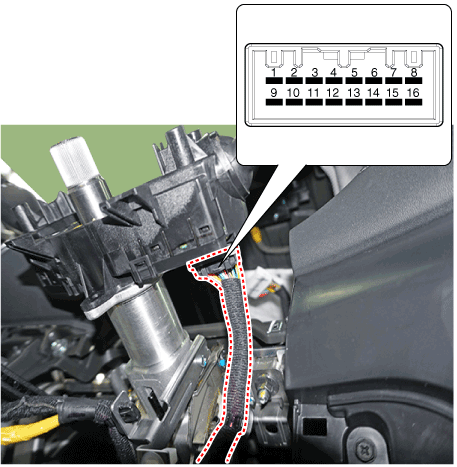

Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

Hyundai Palisade. Repair procedures

Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
Переключатель переднего стеклоочистителя	ТУМАН	1-9	330
	ВЫКЛЮЧЕННЫЙ		∞
	ВНУТРЕННИЙ (АВТО)		800
	НИЗКИЙ		1800
	ВЫСОКИЙ		5700
Прерывистый объем переднего стеклоочистителя	Том 1	7-9	330
	Том 2		690
	Том 3		1310
	Том 4		2610
	Том 5		7310
Переключатель заднего стеклоочистителя	ВЫКЛЮЧЕННЫЙ	4-16	∞
	НИЗКИЙ		910
	ВЫСОКИЙ		2000 г.
Выключатель противотуманных фар	ВЫКЛЮЧЕННЫЙ	9-10	∞
	Передняя противотуманная фара		910
	Задний противотуманный фонарь		2910
Переключатель указателей поворота	ВЫКЛЮЧЕННЫЙ	9-12	∞
	Левый		910
	Верно		2910
Диммер и переключатель ближнего света	ВЫКЛЮЧЕННЫЙ	9-13	∞
	Прохождение		910
	Диммер		2910
Выключатель	ВЫКЛЮЧЕННЫЙ	9-14	680
	АВТО / ДХО		∞
	Задний фонарь		1680
	Ближний свет		5580

Осмотр (с диагностическим инструментом)

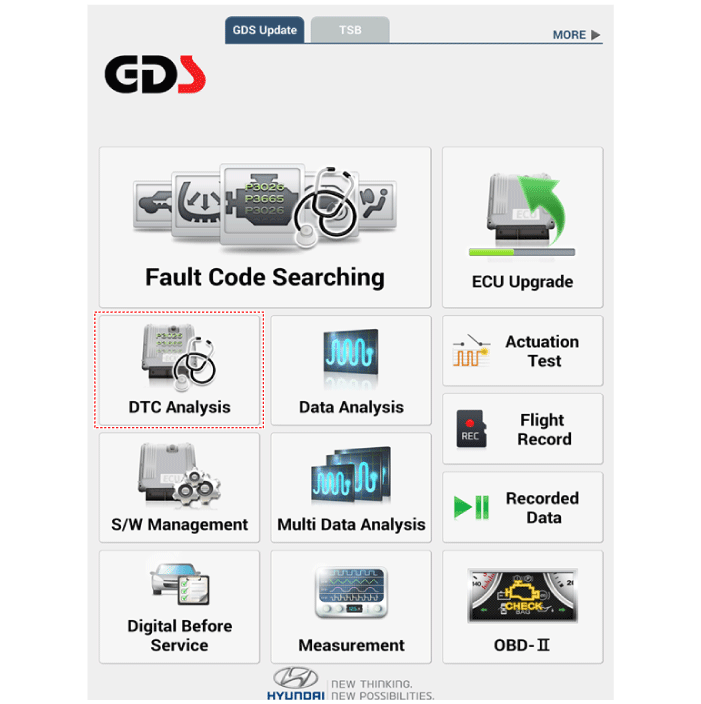

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (Diagnostic tool).

Система диагностики (инструмент диагностики) предоставляет следующую информацию.

(1)	Поиск кода неисправности: проверка неисправности и кодового номера (DTC)

(2)	Анализ данных: проверка состояния входных/выходных данных системы

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	S/W Management: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2.	Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и "Транспортное средство".

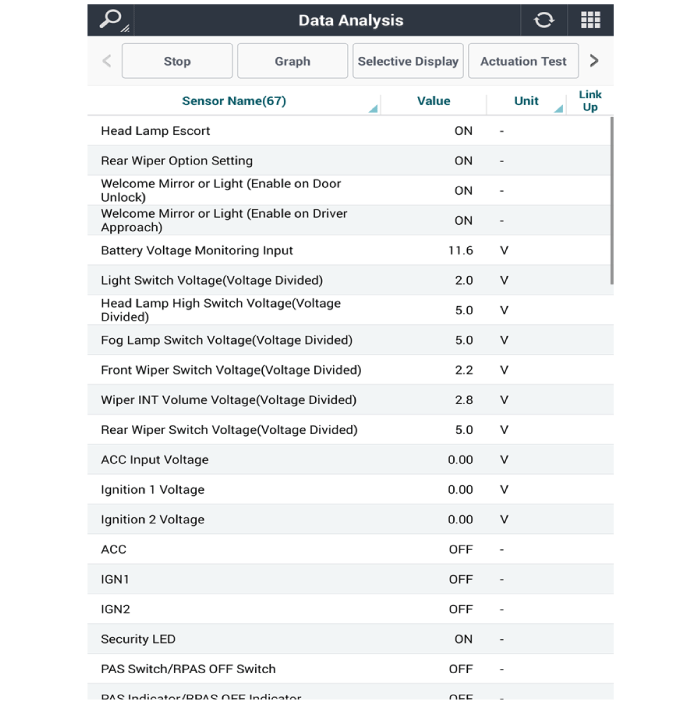

3.	Если проверить текущий статус, выберите «Анализ данных».

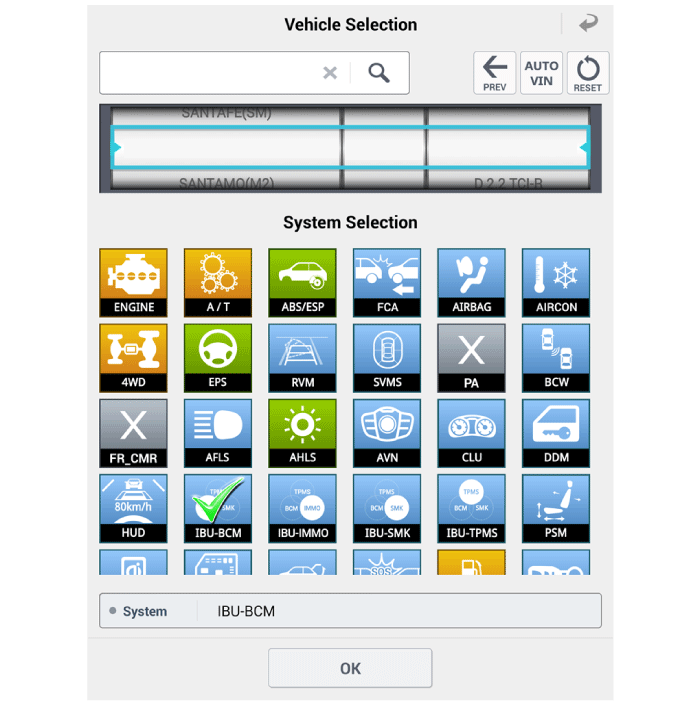

4.	Выберите «IBU_BCM» для поиска текущего состояния ввода/вывода. данные.
