Hyundai Palisade: задний стеклоочиститель/омыватель/двигатель заднего стеклоочистителя
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Электрическая система кузова
/
Задний стеклоочиститель/омыватель
/ Двигатель заднего стеклоочистителя
Процедуры ремонта
| осмотр |
Мотор заднего стеклоочистителя
| 1. |

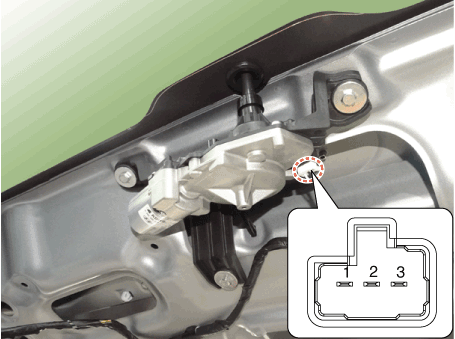

Снимите разъем с электродвигателя заднего стеклоочистителя.
|
| 2. |

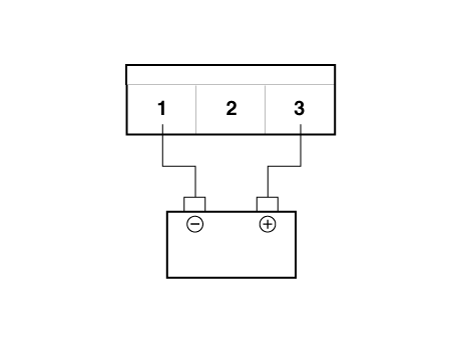

Подсоедините положительный (+) и отрицательный (-) кабели аккумулятора к клеммам 2.
и 1 соответственно.
|
| 3. |
Убедитесь, что двигатель работает нормально. Замените двигатель, если он работает
ненормально.
|

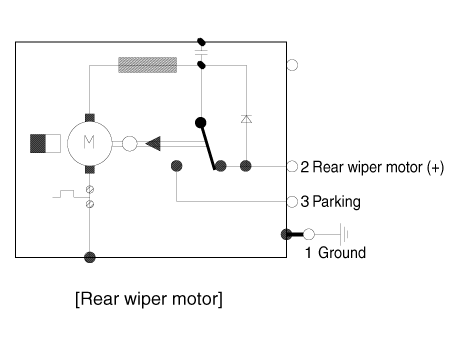

Проверка работы автоматической остановки
| 1. |
Включите двигатель на малой скорости с помощью подрулевого переключателя.
|
| 2. |
Остановите работу двигателя в любом месте, кроме выключенного положения, отсоединив
терминал 3.
|
| 3. |
Подсоедините положительный (+) провод аккумулятора к клемме 3, а
отрицательный (-) вывод на клемму 1.
|
| 4. |
Убедитесь, что двигатель останавливается в выключенном положении.
|
Диагностика с помощью диагностического инструмента
| 1. |

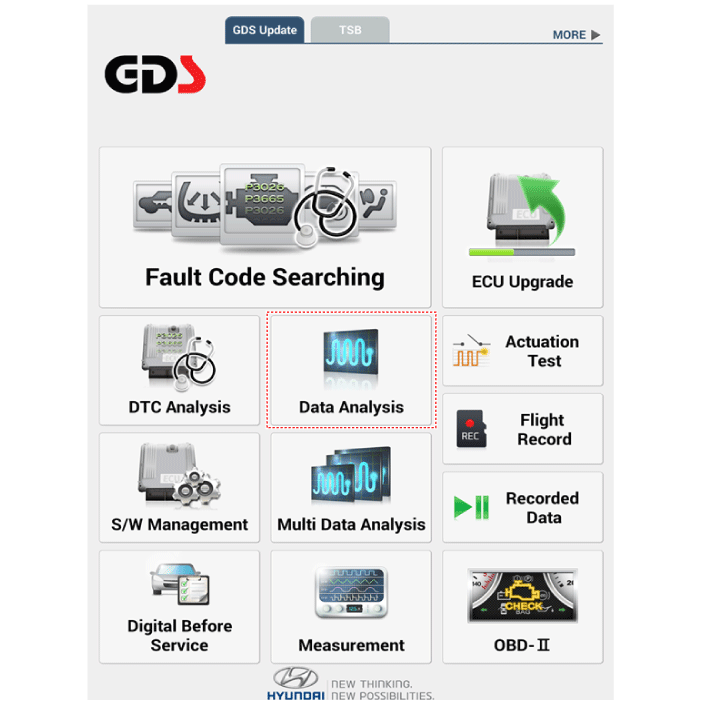

В электрической системе тела неисправность можно быстро диагностировать с помощью
система диагностики автомобиля (Diagnostic tool).
Система диагностики (инструмент диагностики) предоставляет следующую информацию.
|
| 2. |

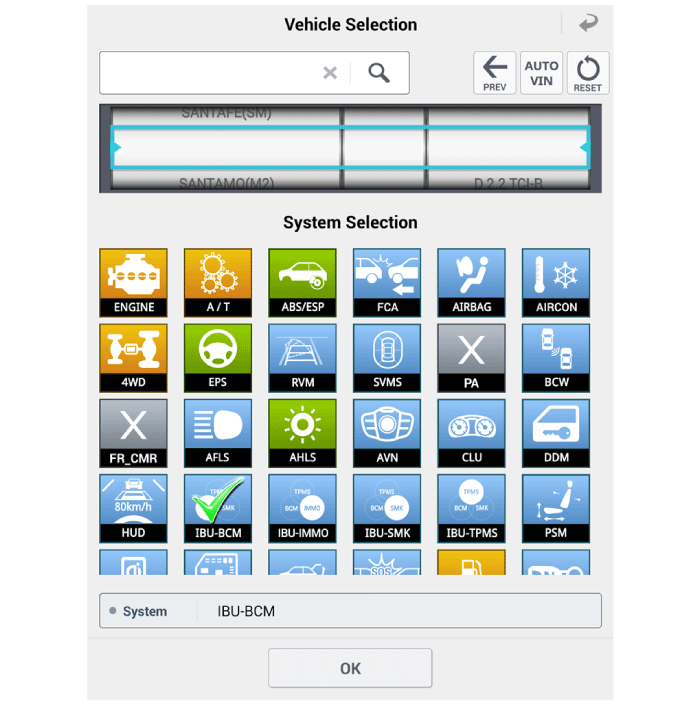

Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и
"Транспортное средство".
|
| 3. |

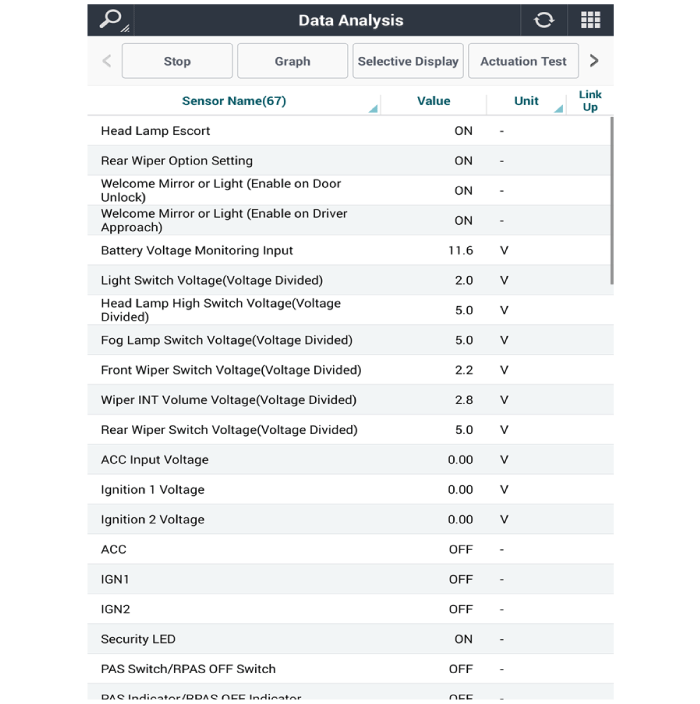

Выберите «Анализ данных».
|
| 4. |
Выберите «IBU_BCM» для поиска текущего состояния ввода/вывода.
данные.
|
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |

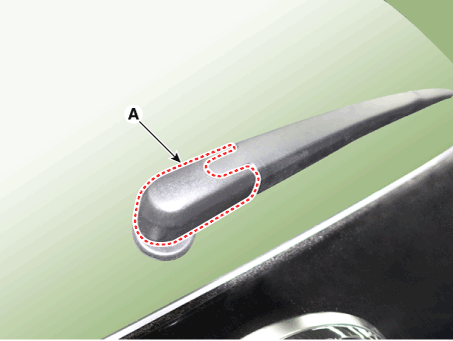

Снимите крышку заднего стеклоочистителя (А).
|
| 3. |

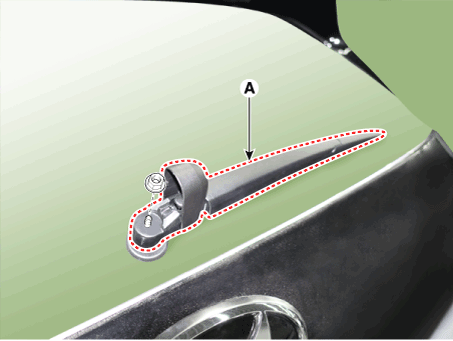

Снимите рычаг и щетку заднего стеклоочистителя (А) после снятия гайки заднего стеклоочистителя.
|
| 4. |
Снимите обшивку задней двери.
(См. Кузов — «Отделка задней двери»)
|
| 5. |

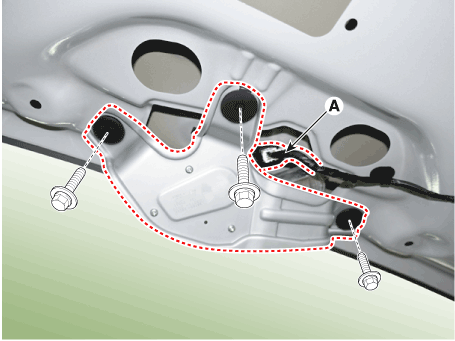

Отсоедините разъем двигателя (А).
|
| 6. |

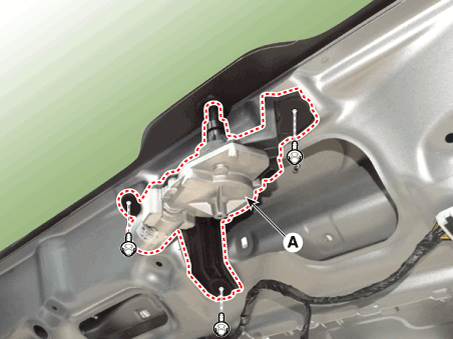

Снимите двигатель заднего стеклоочистителя (А) после ослабления болтов.
|
| Монтаж |
| 1. |
Установите электродвигатель заднего стеклоочистителя в сборе.
|
| 2. |
Установите обшивку задней двери.
|
| 3. |
Установите крышку рычага заднего стеклоочистителя после затяжки гайки.
|
| 4. |

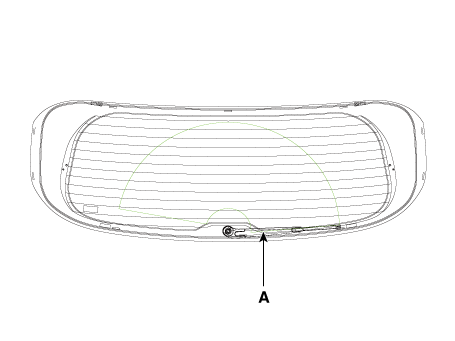

Установите щетку заднего стеклоочистителя и на самую нижнюю линию обогрева обогревателя и заднюю дверь.
стекло.
|
Выключатель заднего омывателя
Процедуры ремонта
осмотр
1.
Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже.
показано ниже...
