Процедуры ремонта

осмотр

1. 1
   Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)
2. 2
   Снимите модуль передней двери. (См. Кузов — «Модуль передней двери»)
3. 3

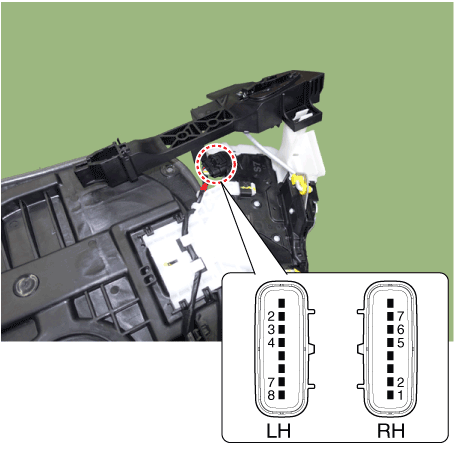

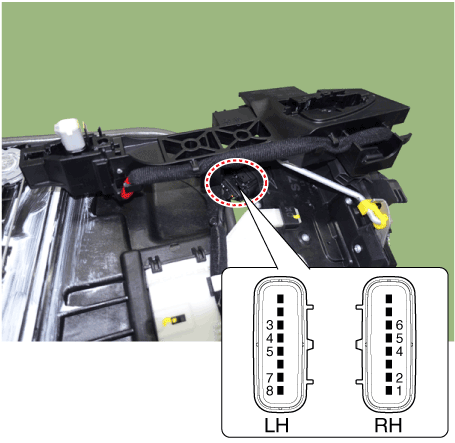

   Отсоедините разъемы от привода.



4. 4

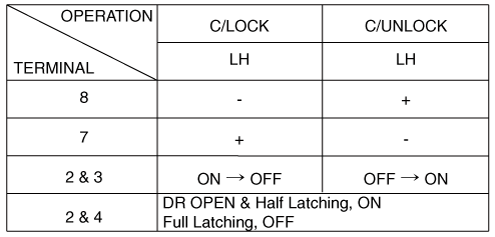

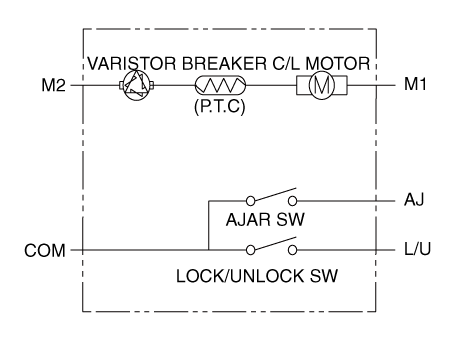

   Проверьте работу привода, подключив питание и массу в соответствии с Таблица.

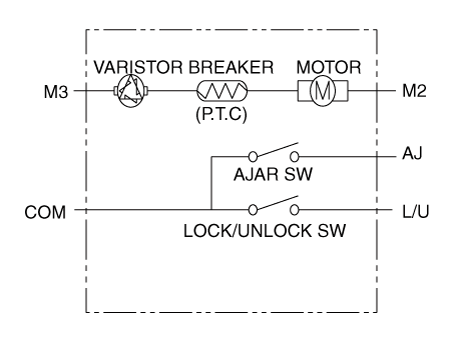

   Приколоть	Водитель	Пансенгер
   1	-	М2
   2	-	М3
   3	COM	-
   4	Переключатель блокировки/разблокировки	АДЖАР
   5	АДЖАР	Переключатель блокировки/разблокировки
   6	-	COM
   7	М3	-
   8	М2	-










5. 5
   Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)
6. 6
   Снимите модуль задней двери. (См. Кузов — «Модуль задней двери»)
7. 7
   Отсоедините разъемы от привода.



8. 8

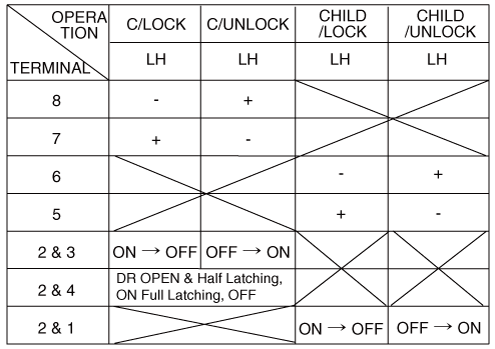

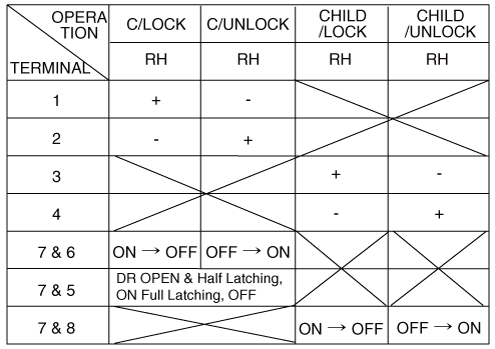

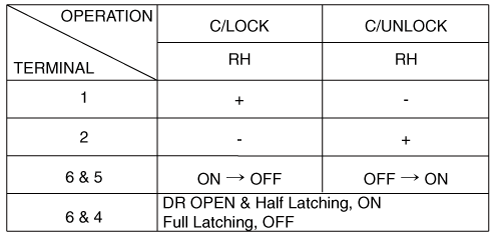

   Проверьте работу привода, подключив питание и массу в соответствии с Таблица.

   Приколоть	Водитель		Пансенгер

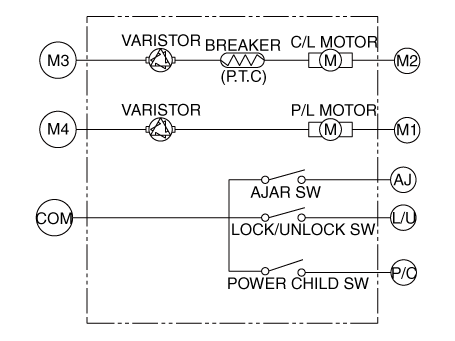

   	Центральный замок	Блокировка от детей с электроприводом	Центральный замок	Блокировка от детей с электроприводом
   1	-	Детский выключатель питания	М1	М2
   2	COM	COM	М2	М3
   3	Переключатель блокировки/разблокировки	Переключатель блокировки/разблокировки	-	М1
   4	АДЖАР	АДЖАР	-	М4
   5	-	М4	АДЖАР	АДЖАР
   6	-	М1	Переключатель блокировки/разблокировки	Переключатель блокировки/разблокировки
   7	М2	М3	COM	COM
   8	М1	М2	-	Детский выключатель питания


   [Центральный замок]



   [Блокировка от детей]



   [Центральный замок]





   [Блокировка от детей]





9. 9
   Снимите обшивку задней двери. (См. Кузов — «Отделка задней двери»)
10. 10

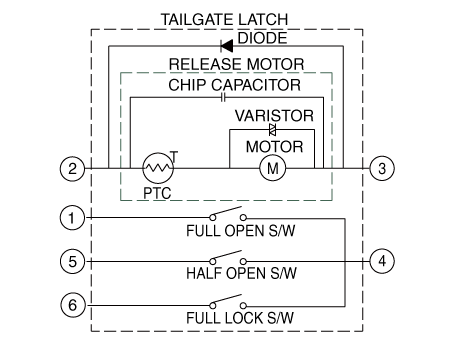

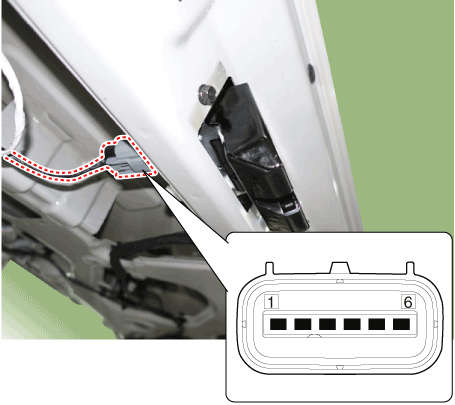

    Отсоедините разъем 4P от привода.



11. 11

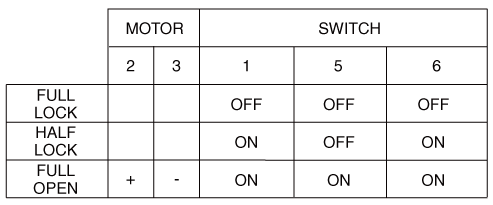

    Проверьте работу привода, подключив питание и массу в соответствии с Таблица.





12. 12

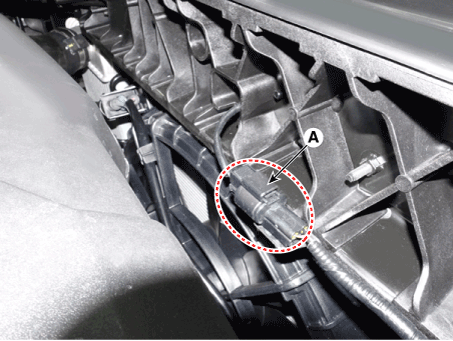

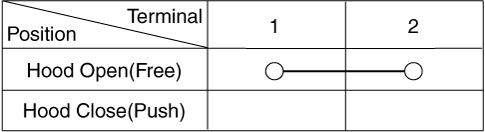

    Отсоедините разъем и болты от выключателя капота.



13. 13
    Проверьте целостность цепи между клеммами и массой в соответствии с стол.
