Hyundai Palisade: бесключевой доступ и охранная сигнализация / Описание и работа
Состояние охранной сигнализации [состояние B/A]
Б/А государство
|
Описание
|
СНЯТЬ С ОХРАНЫ
|
|
1)
|
В состоянии «DISARM» запрет запуска автомобиля отсутствует. Итак, когда дверь,
капот или крышка багажника открыты, звуковой сигнал и мигание отсутствуют.
|
|
2)
|
Если батарея отключена, когда состояние не "ARM/ARMWAIT/ALARM/REARM",
Состояние B/A устанавливается в состояние «DISARM».
|
|
3)
|
В состоянии «DISARM» индикатор безопасности продолжает мигать.
|
|

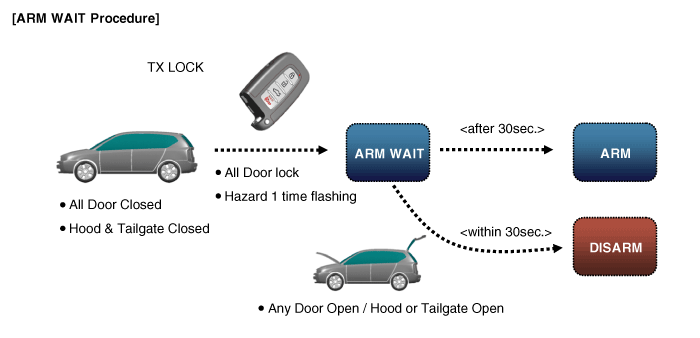

ПОДГОТОВКА
|
|
1)
|
В состоянии "ARMWAIT", когда таймер "30сек." работает, если это
таймер достигает «30 секунд», состояние переходит в состояние «ARM».
|
|
2)
|
Если батарея отключена в состоянии "ARMWAIT",
Состояние B/A устанавливается в состояние "ARMWAIT" и перезапускается таймер "30sec".
|
|
3)
|
В состоянии "ARMWAIT" индикатор безопасности продолжает гореть.
|
|
※ Примечание: В системе Smart Key это работает так же, как и с пассивным замком.
Б/А государство
|
Описание
|

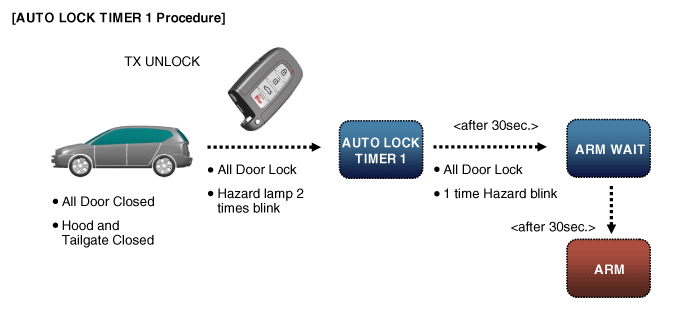

ТАЙМЕР АВТОБЛОКИРОВКИ 1
|
|
1)
|
В состоянии "AUTOLOCKTIMER1" работает таймер "30 сек." Если это
таймер истек, генерируется команда автоблокировки «Команда блокировки».
|
|
2)
|
При срабатывании «команды блокировки» все двери изменили замок и закрылись.
затем состояние B/A изменяет «AUTOLOCKTIMER1» на «ARMWAIT
|
|
3)
|
В состоянии «AUTOLOCKTIMER1» индикатор безопасности продолжает мигать.
В состоянии "AUTOLOCKTIMER1" работает таймер "30 сек." Если это
таймер истек, генерируется команда автоблокировки «Команда блокировки».
При срабатывании «команды блокировки» все двери изменили замок и закрылись.
затем состояние B/A изменяет «AUTOLOCKTIMER1» на «ARMWAIT
|
|
※ Примечание: в системе Smart Key это работает так же, как и при пассивной разблокировке.
Б/А государство
|
Описание
|

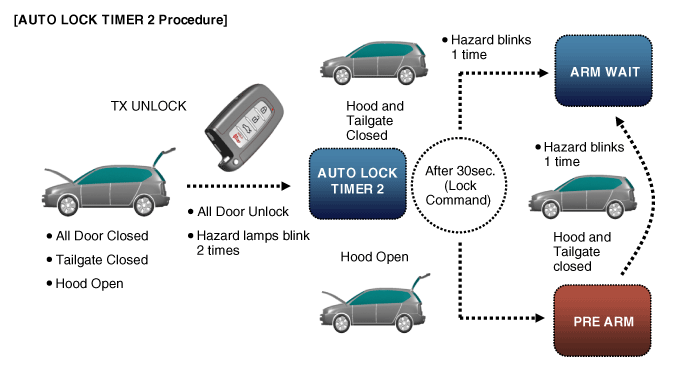

ТАЙМЕР АВТОБЛОКИРОВКИ 2
|
|
1)
|
В состоянии «AUTOLOCKTIMER2», когда работает таймер «30 сек.», если
этот таймер истек, генерируется команда автоматической блокировки "Lock
команда".
|
|
2)
|
Все двери заперты, капот закрыт, задняя дверь закрыта
при срабатывании «команды блокировки» состояние B/A изменяется на «AUTOLOCKTIMER2».
когда «Команда блокировки» генерируется при открытом капоте.
|
|
3)
|
Когда «Команда отпирания» срабатывала при условии «Все двери».
закрыт, а капот открыт, состояние B/A изменяется на «AUTOLOCKTIMER2».
|
|
4)
|
В состоянии "AUTOLOCKTIMER2" индикатор безопасности продолжает мигать.
|
|
※ Примечание: в системе Smart Key это работает так же, как и при пассивной разблокировке.
Б/А государство
|
Описание
|

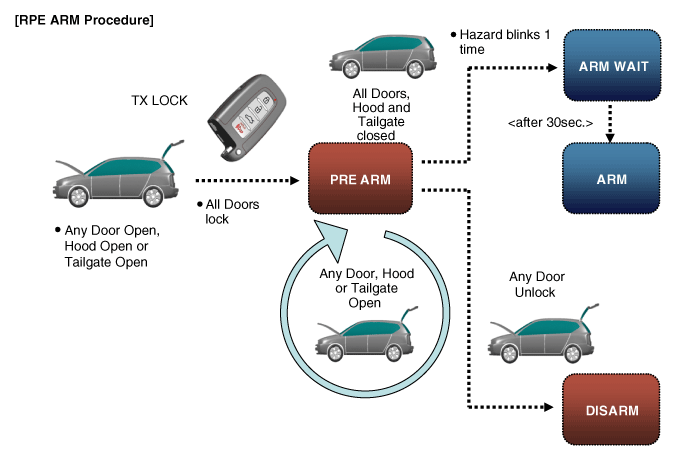

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
|
|
1)
|
Состояние «PREARM» — это когда пользователь пытается перейти на охрану, но выполняет предварительное условие.
не удовлетворены (открыта дверь, открыта дверь багажника или открыт капот).
|
|
2)
|
Состояние B/A изменяется на «PREARM», когда команда TX Lock поступает с
любая открытая дверь, капот или задняя дверь.
|
|
3)
|
Состояние B/A изменяется на «PREARM», когда «30sec.» таймер истек в "AUTOLOCKTIMER2" с
Капот или задняя дверь открыты
|
|
4)
|
Состояние "PREAMR" меняется на "ARM", когда все двери закрыты, все
двери заблокированы, а капот и задняя дверь закрыты.
|
|
5)
|
Состояние «PREAMR» меняется на «DISARM» при отпирании любой двери.
|
|
6)
|
В этом состоянии индикатор безопасности продолжает мигать.
|
|
Б/А государство
|
Описание
|
RE ARM
|
|
1)
|
В состоянии «ПОВТОРНАЯ ОХРАНА», если обнаружено вторжение в транспортное средство, мигает
и звук перезапускается, снова и состояние переходит в "ТРЕВОГА"
состояние.
|
|
2)
|
Состояние B/A изменяется на "REARM" после того, как таймер "27сек." истекает
в состоянии «ТРЕВОГА», когда все двери закрыты и заперты.
|
|
3)
|
Индикатор безопасности продолжает мигать.
|
|
Б/А государство
|
Описание
|

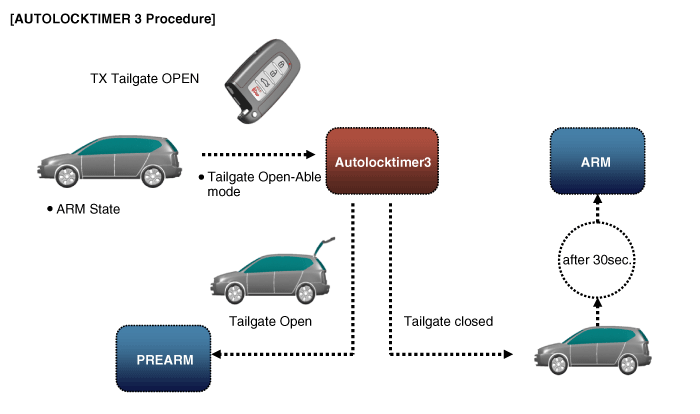

ТАЙМЕР АВТОБЛОКИРОВКИ3
|
|
1)
|
Состояние B/A изменяется на «AUTOLockTIMER3», когда команда TX-Tailgate
эксплуатировался.
|
|
2)
|
Состояние B/A изменяет "AUTOLOCKTIMER3" на "ARMWAIT", когда значение "30sec."
таймер истекает, когда все двери заперты и закрыты.
|
|
3)
|
Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любая дверь
открыть.
|
|
4)
|
В состоянии "AUTOLOCKTIMER3" таймер "30 сек." таймер работает.
Если этот таймер истек, состояние переходит в состояние «PREARM» с
Задняя дверь открыта.
|
|
5)
|
В этом состоянии индикатор безопасности продолжает мигать
|
|
