Hyundai Palisade: Передняя радарная система / Переключатель интеллектуального круиз-контроля (SCC)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Усовершенствованная система помощи водителю (ADAS) / Передняя радиолокационная система / Переключатель интеллектуального круиз-контроля (SCC)

Компоненты и расположение компонентов

Компоненты

Hyundai Palisade. Components and components location

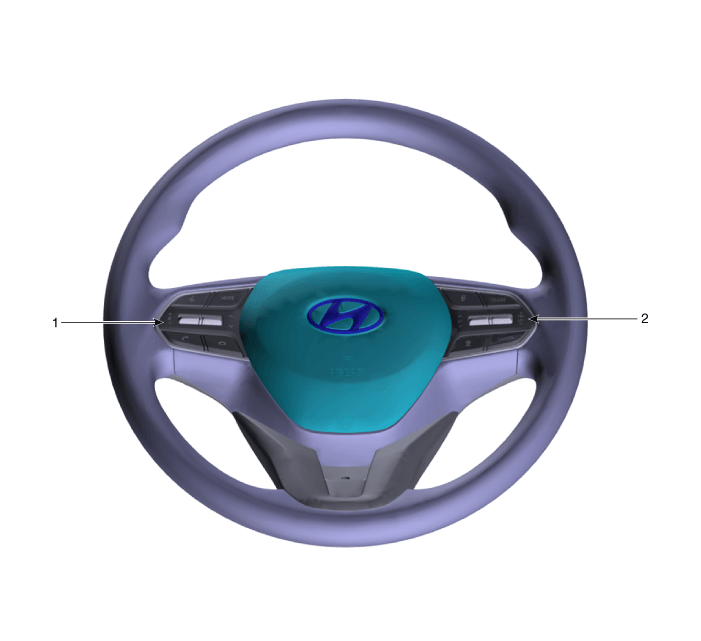

1. Переключатель дистанционного управления (переключатель звука)

2. Переключатель дистанционного управления (Круиз переключатель управления)

Принципиальные диаграммы

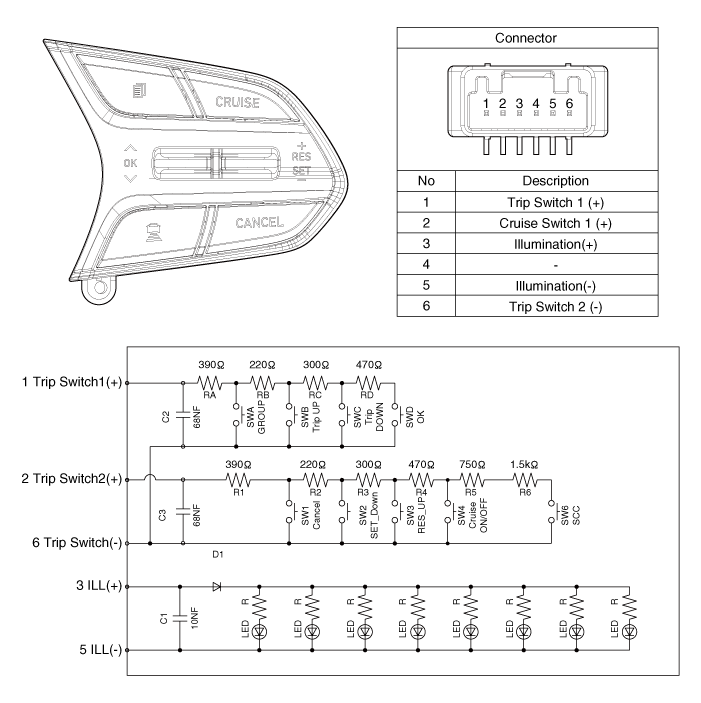

Принципиальная электрическая схема

Поездка + КД

Hyundai Palisade. Schematic diagrams

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите модуль подушки безопасности водителя. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

3.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевая колонка и вал»)

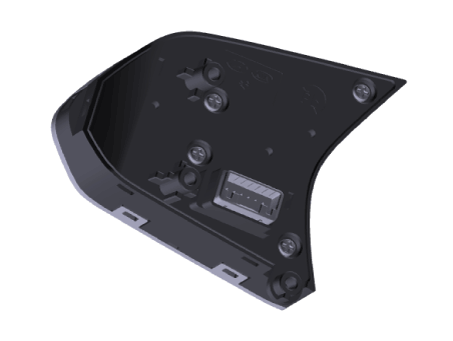

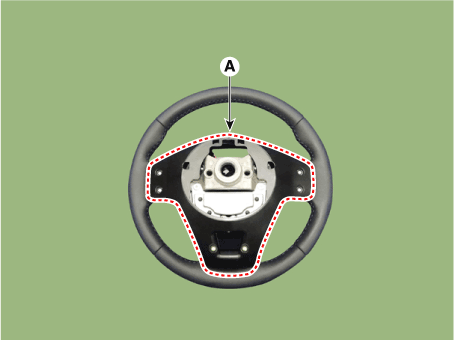

4.	Снимите заднюю крышку рулевого управления (А) после ослабления винтов.

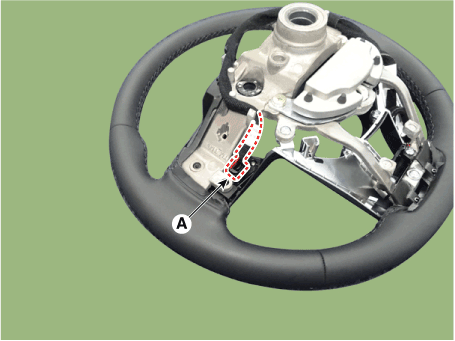

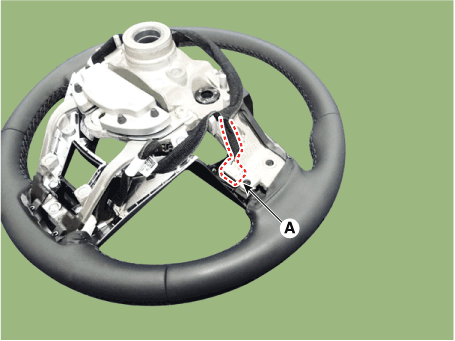

5.	Отсоедините разъем переключателя дистанционного управления (А).

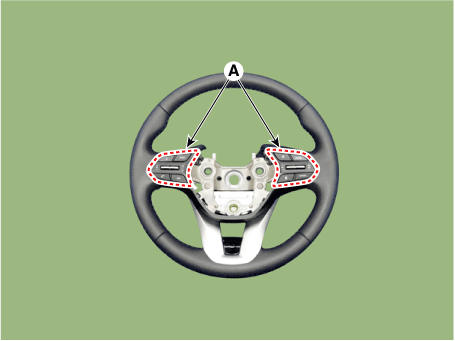

6.	Снимите переключатели дистанционного управления (А) после ослабления винтов.

Монтаж

1.	Установите в порядке, обратном снятию.

осмотр

[Измерение сопротивления]

1.	Отсоедините разъем переключателя круиз-контроля от переключателя управления.

Измерьте сопротивление между контактами на переключателе управления, когда каждый переключатель функций включен. (переключатель нажат)

Функциональный переключатель	Терминал	Сопротивление [± 3%]
ОТМЕНА	2 - 6	390 Ом
НАБОР-	2 - 6	220 Ом
РЕС+	2 - 6	300 Ом
КРУИЗ	2 - 6	470 Ом
ССС	2 - 6	1,5 кОм

Передний радар

Технические характеристики Спецификация Элемент Спецификация Электропитание (В) 12 Рабочее напряжение (В) 9 - 16 Описание и работа Описание Блок интеллектуального круиз-контроля установлен в передней правой части автомобиля. шасси...
