Hyundai Palisade: передний радар / передний радар
Технические характеристики
Элемент
|
Спецификация
|
Электропитание (В)
|
12
|
Рабочее напряжение (В)
|
9 - 16
|
Описание и работа

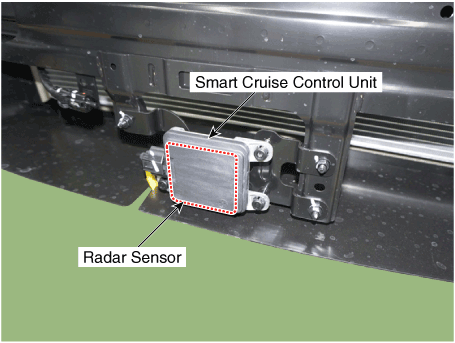

Блок интеллектуального круиз-контроля установлен в передней правой части автомобиля.
шасси. Радарный датчик встроен в переднюю часть устройства. Этот датчик
Обнаруживает транспортные средства и объекты перед автомобилем. Радарный датчик может обнаруживать
до 32 объектов впереди автомобиля. Сигнализация срабатывает, когда автомобиль отклоняется
от опорных точек горизонтального и вертикального выравнивания во время работы.
Этот датчик связывается с приборной панелью, предупреждающим зуммером, интеллектуальным круиз-контролем.
переключателя, электронной программы стабилизации (ESP), ECM и TCM по шине CAN.
Датчик контролирует скорость автомобиля посредством связи CAN между электронным
Система программы стабилизации (ESP) и ECM и TCM.
Процедуры ремонта
Процедура проверки автомобиля с системой предотвращения лобового столкновения и
Отказ системы интеллектуального круиз-контроля
|
1.
|
Проверьте внешний вид бампера на предмет аварии (проверьте внешний вид автомобиля
визуально и посмотреть историю замены бампера).
→ В случае, если транспортное средство попало в аварию, существует высокая
вероятность того, что радар FCA находится вне исходного положения по умолчанию.
|
|
2.
|
Проверьте на загрязнение крышку радарного датчика бампера.
→В случае загрязнения существует высокая вероятность того, что система FCA
отключается во время работы из-за посторонних веществ.
|
|
3.
|
После включения двигателя проверьте контрольную лампу FAC и DTC.
(См. руководство по диагностике кодов неисправности.)
|
|
1.
|
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
|
2.
|
Снимите передний бампер.
(См. Кузов — «Передний бампер»)
|
|
3.
|

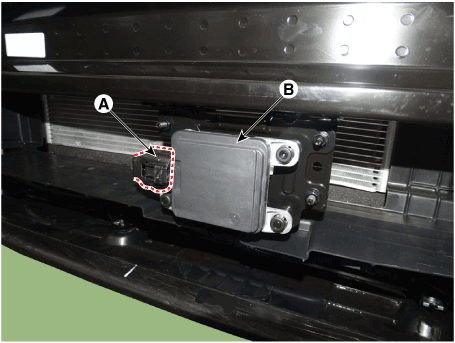

Отсоедините разъем переднего радара (А).
|
|
4.
|
Ослабьте крепежные гайки и снимите передний радар (В).
|
Гайки переднего радара:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
•
|
Установите автомобиль на ровной поверхности.
|
|
•
|
Снимите тяжелый багаж с сидений или багажника автомобиля.
|
|
•
|
Установите все шины в соответствии с указанным давлением.
|
|
•
|
Проверьте сход-развал колес.
|
|
•
|
Убедитесь, что передняя поверхность переднего радара чистая.
|
|
|
1.
|

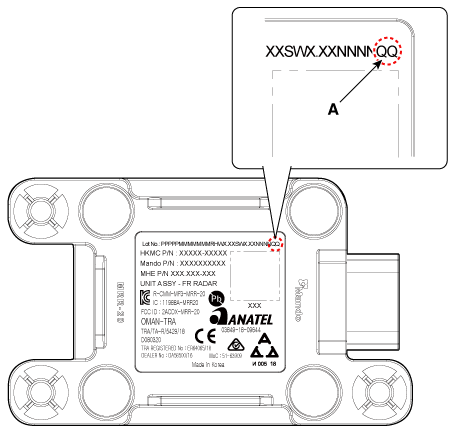

Проверьте последние 2 цифры лота. Нет (A) на этикетке сзади перед
установка переднего радара.
|
•
|
Значение Лота. Нет (A) - вертикальное отклонение
угол внутренней стороны переднего радара.
|
|
|
|
2.
|
Установите передний радар (В), затянув гайки, и соедините передний
разъем радара (А).
|
Гайки переднего радара:
9,5–10,5 Н·м (0,97–1,07 кгс·м, 7,0–7,7 фунт·фут)
|
|
|
3.
|

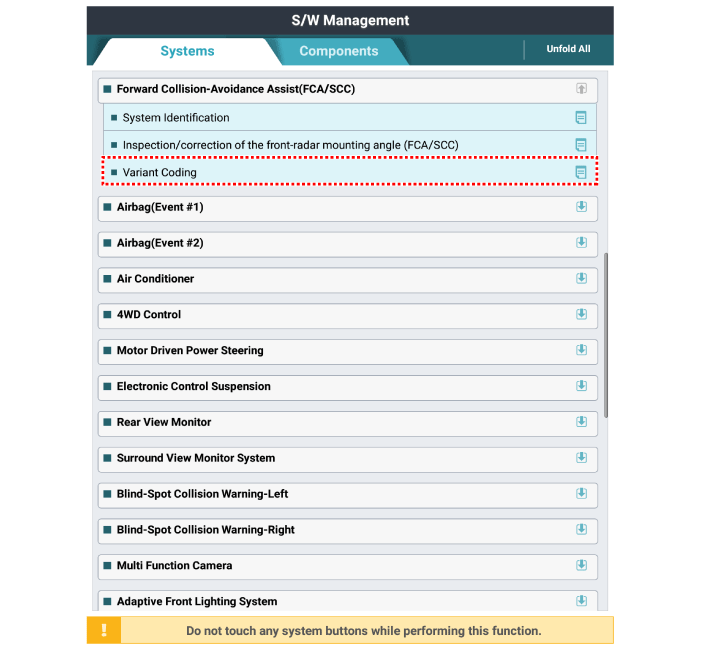

Если передний радар был заменен новым, выполните процедуру кодирования варианта.
с помощью диагностического инструмента.
|
|
4.
|
Проверьте и выровняйте угол установки переднего радара.
|
(1)
|

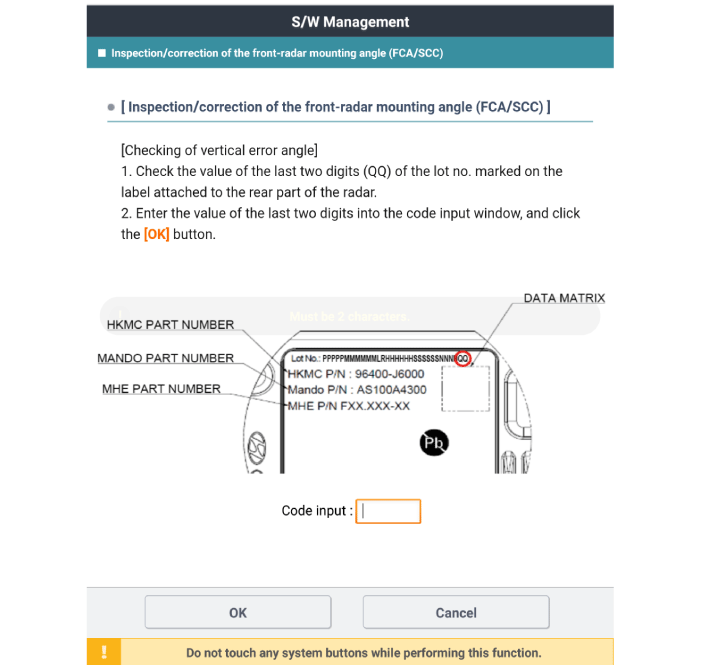

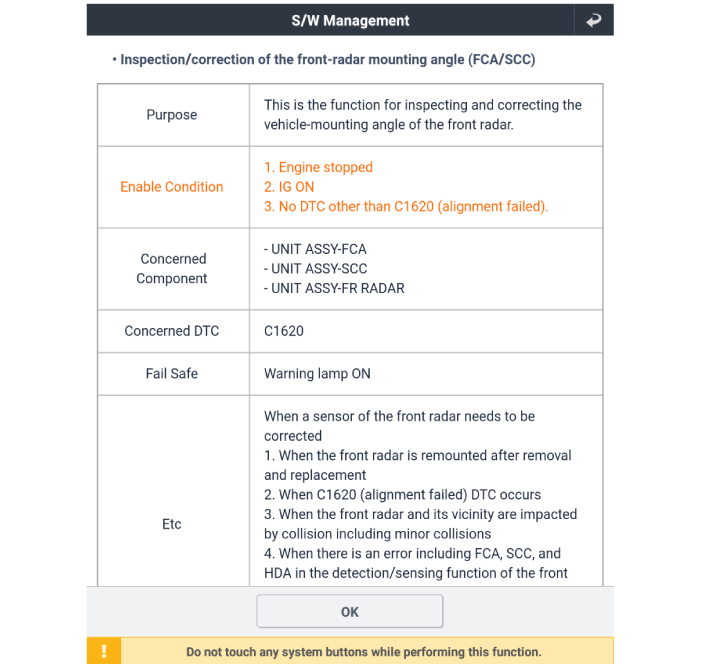

Выполните «проверку/исправление крепления переднего радара».
угол" с помощью диагностического прибора.
|
|
(2)
|

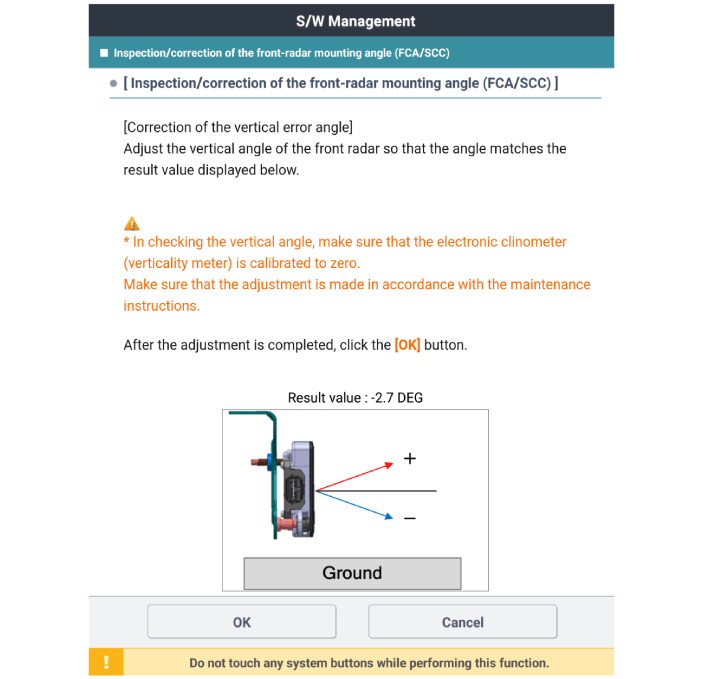

Введите 2 цифры значения в поле ввода кода, затем нажмите «ОК».
|
|
(3)
|

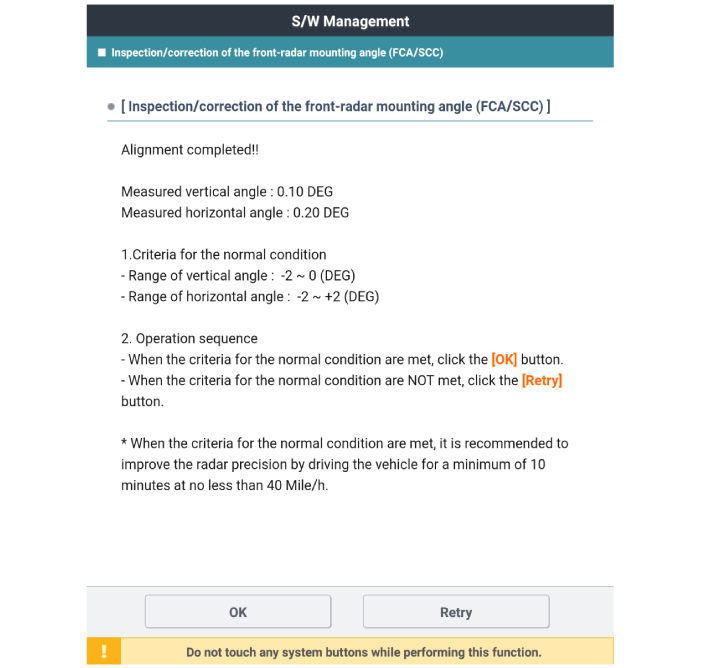

Проверьте вертикальный угол, который компенсирует ошибку при диагностике.
инструмент.
|
•
|
Результатом является конечный вертикальный угол цели.
что является компенсированной внутренней ошибкой критериев
угол вертикальной установки -1°.
|
|
|
|
(4)
|
Проверьте вертикальный угол переднего радара с помощью вертикального транспортира.
(наклономер).
|
•
|
Обязательно выполните установку нуля перед использованием
вертикальный транспортир. (выполнить эту процедуру
периодически)
|
|
•
|
Будьте осторожны с показаниями +/- при поиске истинного
вертикальный с помощью вертикального транспортира.
|
|
|
|
(5)
|

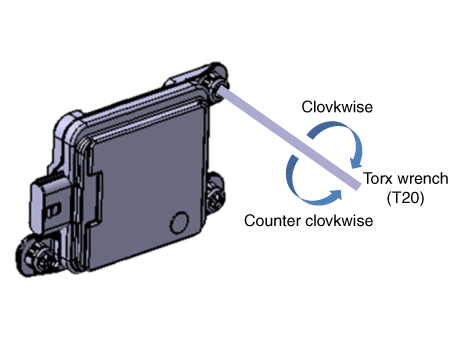

Отрегулируйте «целевой вертикальный угол», поворачивая регулировочный винт.
переднего радара.
|
–
|

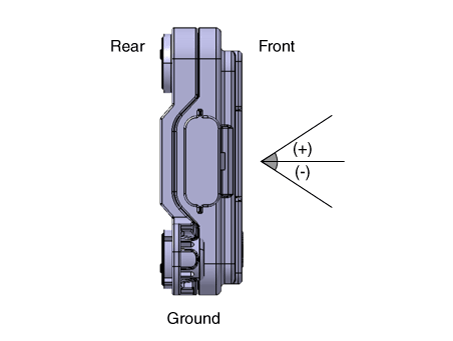

поворот по часовой стрелке: регулировка (+) угла
|
|
–
|
вращение против часовой стрелки: регулировка (-) угла
|
|
•
|
Есть шанс трансформироваться кронштейна
если регулировочный винт с чрезмерной силой.
|
|
•
|
Необходимо перепроверить с помощью вертикального транспортира, если он вертикальный.
угол правильный после регулировки.
|
|
Количество оборотов регулировочного винта
|
Угол коррекции
|
по часовой стрелке
|
Против часовой
|
0,5
|
+ 0,5°
|
- 0,5°
|
1
|
+ 1,0°
|
- 1,0°
|
1,5
|
+ 1,5°
|
- 1,5°
|
2
|
+ 2,0°
|
- 2,0°
|
2,5
|
+ 2,5°
|
- 2,5°
|
3
|
+ 3,0°
|
- 3,0°
|
3,5
|
+ 3,5°
|
- 3,5°
|
4
|
+ 4,0°
|
- 4,0°
|
4,5
|
+ 4,5°
|
- 4,5°
|
5
|
+ 5,0°
|
- 5,0°
|
|
|
(6)
|
Установите передний бампер в сборе.
(См. Кузов — «Передний бампер в сборе»)
|
|
(7)
|
Выполните процедуру проверки/корректировки переднего радара, используя
ССТ.
(См. Интеллектуальный круиз-контроль (Stop & Go) (SCC) Unit-Radar
- "Корректирование")
|
|
Обзор проверки/регулировки угла установки переднего радара
Передний радар обнаруживает объект управления впереди и распознает расстояние от него.
тему, сравнивая скорость и т.п. По этим причинам направление установки
должен находиться на одной коллинеарности с транспортным средством. Таким образом, установка проверки угла
и регулировка должна быть выполнена в случае снятия и повторной установки переднего радара
вызвано несчастным случаем или установить новый передний радар. Точность переднего радара
не может быть гарантировано, если проверка и регулировка не были выполнены в случае
упомянутой ситуации ранее. Проверка/регулировка переднего радара должна быть
выполняется либо в режиме остановки (C1), либо в режиме движения (C2) с использованием настройки GDSPerform
процедура с отражателем исключительной настройки (SST) для режима остановки (C1).
|
•
|
после работы в режиме остановки точность будет увеличена, если
автомобиль проехал более 10 мин.
(Двигайтесь по прямой полосе с металлическим отражателем.)
|
|
•
|
Выполняйте регулировку при движении по реальной дороге (ездите по дороге,
имеет много металлических фиксированных отражателей, таких как ограждение) для привода
режим. (С2)
|
|
|
Случаи, когда проверка/регулировка угла установки переднего радара
нужный.
|
•
|
Заменен передний радар.
|
|
•
|
Передний радар был снят и переустановлен.
|
|
•
|
Произошел код неисправности Line up failed
|
|
•
|
Сбой функции обнаружения и распознавания передних радаров
|
|
–
|
не удалось обнаружить впереди идущее транспортное средство во время работы
|
|
–
|
часто обнаруживает ошибку боковой полосы движения
|
|
–
|
часто обнаруживает ошибку, даже если какой-либо объект не находится впереди
|
|
Как проверить/отрегулировать угол установки переднего радара - режим остановки
|
Подготовка перед выравниванием переднего радара:
|
•
|
Установите автомобиль на ровной поверхности.
|
|
•
|
Снимите тяжелый багаж с сидений или багажника автомобиля.
|
|
•
|
Установите все шины в соответствии с указанным давлением.
|
|
•
|
Проверьте сход-развал колес.
|
|
•
|
Убедитесь, что передняя поверхность переднего радара чистая.
|
|
|
•
|

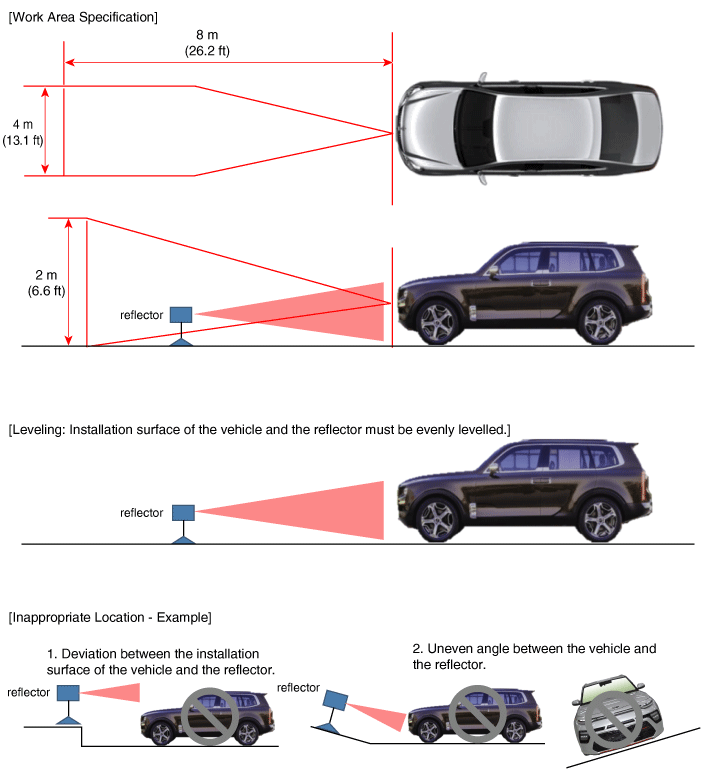

Выполняйте в зоне с минимальным просветом 8 м (26,2 фута) спереди,
4 м (13,1 фута) по бокам и 2 м (6,6 фута) над автомобилем.
|
|
•
|
Установите отражатель ровно в 2,5 м (8,2 фута) от передней панели.
Радар.
|
|
•
|
Рефлектор должен быть установлен на одном и том же месте (высота и
угол) в качестве переднего радиолокационного центра.
(Если высота и угол разные, регулировка невозможна.
сделать правильно)
|
|
•
|
Удалите предметы (металлические пластины, смолы и т. д.), которые могут стать причиной поражения электрическим током.
помехи сигнала из области, где переднее радиолокационное выравнивание
выполняется.
|
|
•
|
Обязательно используйте специальный отражатель (OK964-J5100)
|
|
•
|
Убедитесь, что автомобиль не движется и не испытывает вибрации.
при выполнении переднего радиолокационного выравнивания
(входить/выходить или открывать/закрывать двери).
|
|
•
|
IG должен быть включен при выполнении выравнивания переднего радара. (двигатель
условие остановки)
|
|
|
1.
|
Остановите автомобиль горизонтально на ровном месте.
|
|
2.
|

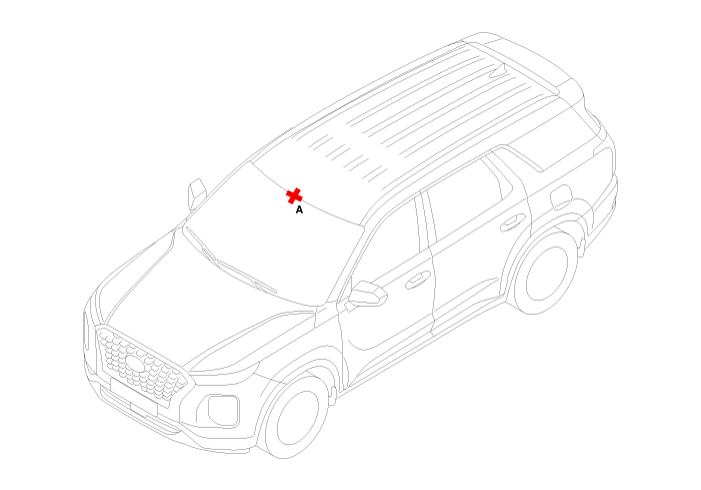

Отметьте центральную точку (B) после измерения расстояния поверх ветра.
стекло.
|
|
3.
|

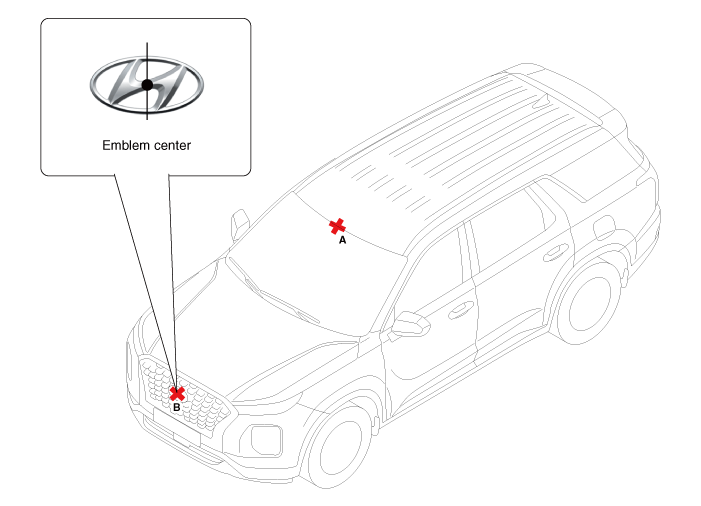

Отметьте центральную точку эмблемы (A).
|
|
4.
|

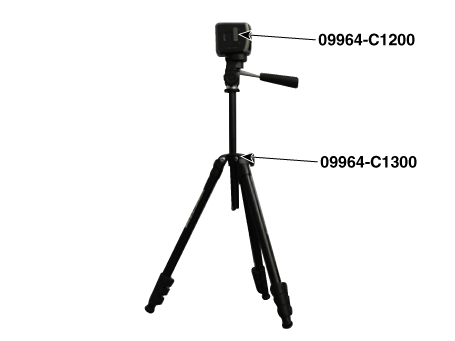

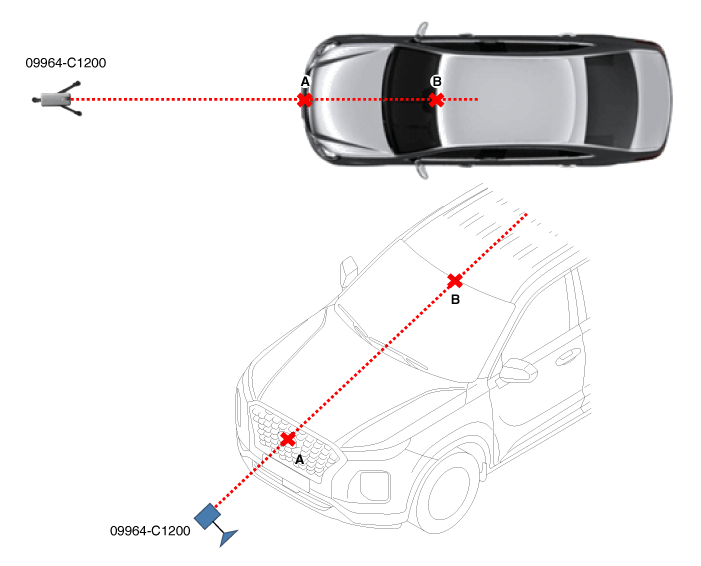

Установите лазер (09964-C1200) на штатив (09964-C1300).
|
|
5.
|

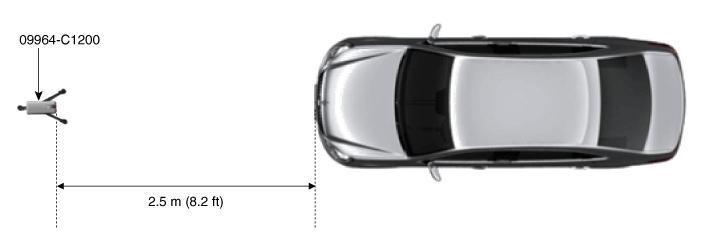

Разместите лазер (09964-C1200) на расстоянии 2,5 м (8,2 фута) от передней части автомобиля.
|
|
6.
|
Совместите вертикальную линию лазера с (A) и (B) с помощью лазера (09964-C1200).
|
|
7.
|

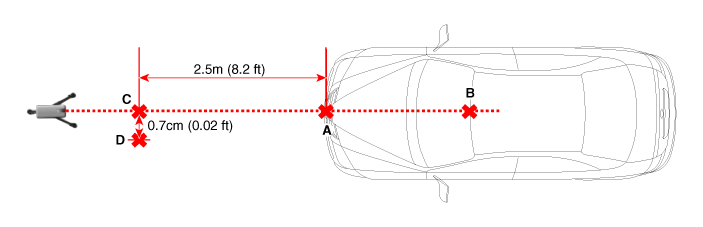

Отметьте (C) на расстоянии 2,5 мм (8,2 фута) от (A) впереди автомобиля.
|
|
8.
|
Отметьте (D) в месте, которое находится на расстоянии 0,7 см от (C) вправо по вертикали.
направление.
|
|
9.
|
Снимите лазер (09964-C1200) со штатива (09964-C1300).
|
|
10.
|

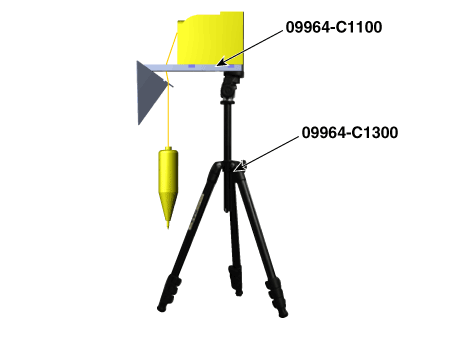

Установите отражатель (09964-C1100) на штатив (09964-C1300).
|
|
11.
|

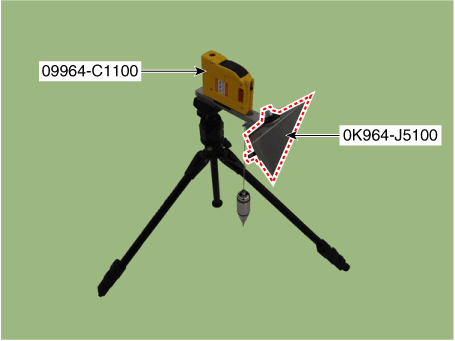

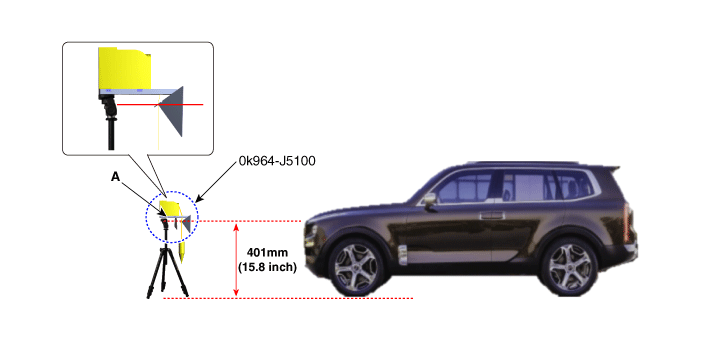

Установите адаптер отражателя (0K964-J5100) на отражатель (09964-C1100).
|
|
12.
|

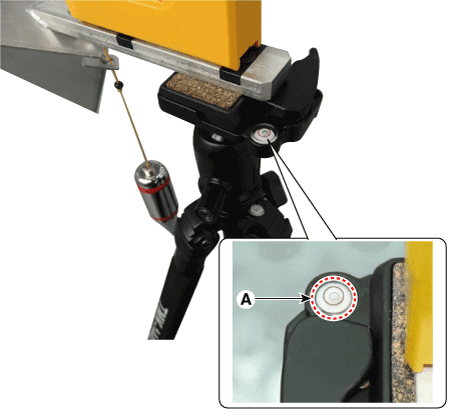

Установите отражатель в горизонтальное положение с помощью выравнивателя (A), встроенного в
штатив (09964-C1300).
|
|
13.
|

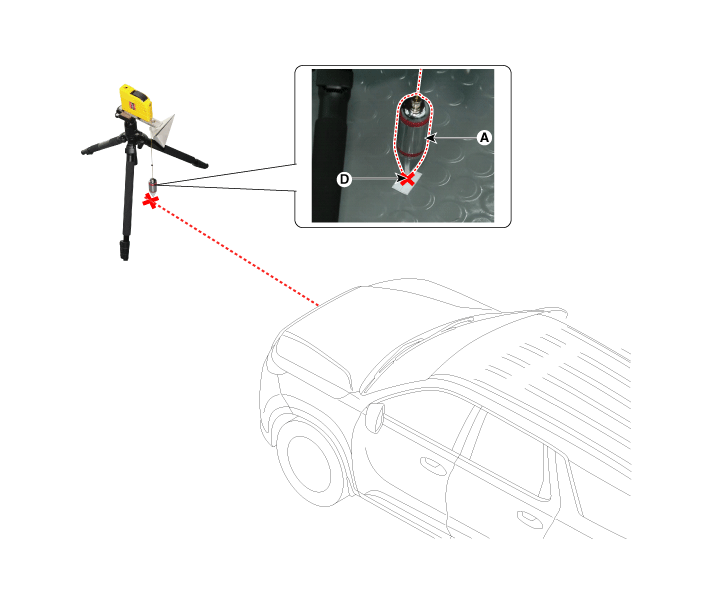

Совместите вертикальный груз (A) отражателя (09964-C1100) с
точка (Д).
|
|
14.
|
Установите высоту адаптера отражателя (0K964-J5100) на 401 мм (15,8
дюйм).
|
|
15.
|
Снимите вертикальный груз с отражателя (09964-C1100).
|
•
|
Это может быть произведено для регулировки, если вертикальный вес
еще осталось.
|
|
|
|
16.
|
Еще раз проверьте передний радар и поверхность переднего бампера на наличие
Следите за предметами глазами.
|
•
|
Убедитесь в отсутствии мусора или отражающих объектов.
на поверхности радара.
|
|
•
|
Убедитесь в отсутствии мусора или отражающих объектов.
на решетке радиатора.
|
|
|
|
17.
|

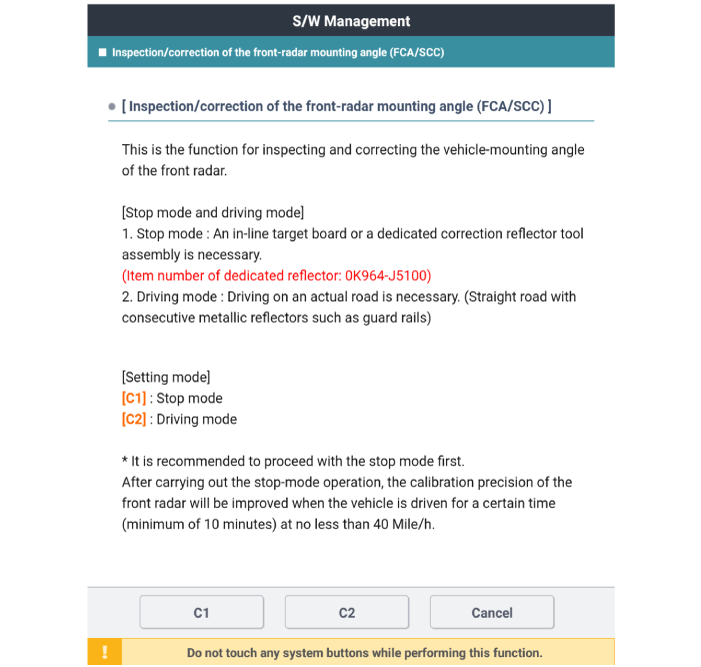

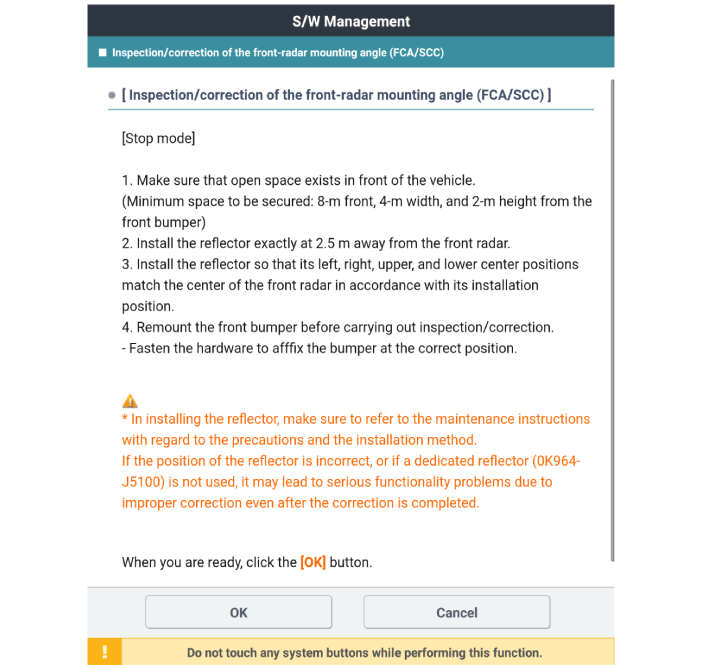

Выберите C1 (режим остановки), чтобы проверить и отрегулировать установку переднего радара.
угол, следуя процедуре на экране GDS.
|
