Hyundai Palisade: Передняя радарная система / Описание и работа

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Усовершенствованная система помощи водителю (ADAS) / Передняя радиолокационная система / Описание и работа

Описание

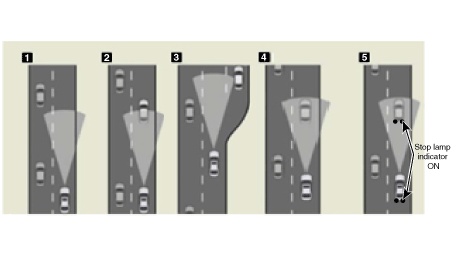

Умная система круиз-контроля позволяет водителю запрограммировать транспортное средство для управления скорость и расстояние следования путем обнаружения впереди идущего автомобиля без нажатия кнопки педаль тормоза или педаль акселератора.

1.	Круиз-контроль скорости: автомобиль поддерживает выбранную скорость, если впереди нет транспортных средств.

2.	Управление замедлением: автомобиль замедляется, если впереди идущий автомобиль обнаружено.

3.	Контроль дистанции следования: Автомобиль поддерживает выбранный расстояние.

4.	Контроль ускорения: автомобиль разгоняется до выбранной скорости. если транспортное средство впереди не обнаружено.

Контроль за перегруженной зоной: в пробке ваш автомобиль остановится, если он впереди вас останавливается. Кроме того, если впереди идущий автомобиль начинает движение, Ваш автомобиль также заведется. Однако, если автомобиль останавливается дольше чем 3 секунды, вы должны выжать педаль акселератора или нажать кнопку RES+ переключиться, чтобы начать движение.

Hyundai Palisade. Description and operation

Контроль на кривых

(1)	Датчик может не обнаружить транспортное средство впереди или может обнаружить транспортное средство на других полосах, потому что дальность обнаружения датчика ограниченное.

(2)	На поворотах, если автомобиль, оснащенный SCC, движется со скоростью высокой скорости автомобиль может выскользнуть наружу. Поэтому уменьшите скорость на поворотах, даже если впереди нет автомобиля.

(3)	Если впереди идущее транспортное средство входит в поворот, следуя за транспортным средством на прямой дороге автомобиль, оснащенный SCC, может ускоряться соблюдать следующую дистанцию.

(4)

На кривой дороге ikf переднее транспортное средство исчезает, транспортное средство не разгоняться до заданной скорости. Он поддерживает предыдущие скорость для предотвращения повторяющихся ускорений/торможений. (Если водитель меняет полосу движения или нажимает педаль акселератора, затем автомобиль ускоряется)

Предупреждающий сигнал

Если транспортное средство, оборудованное системой SCC, замедляется из-за того, что движущееся впереди транспортное средство замедляется или выезжает на вашу полосу, предупреждение сработает.

(1)	В случае, если транспортное средство, оснащенное SCC, может замедлить должным образом системой – без предупреждения

(2)

В случае, если транспортное средство, оборудованное SCC, не может замедлить правильно по системе

–	ЖК-дисплей в кластере будет мигать, и появится предупреждение. прозвучит зуммер. (Предупреждение и замедление система будет работать до тех пор, пока не будет нажата педаль тормоза.)

(3)

Если движущееся впереди транспортное средство (скорость транспортного средства: менее 30 км/ч) исчезает на следующую полосу, контролируя следующее расстояние, предупреждение прозвучит звуковой сигнал и появится сообщение. Настройте свой автомобиль скорость для транспортных средств или объектов, которые могут внезапно появиться впереди из вас.

Разгон водителем

Даже когда автомобиль замедляется системой SCC, автомобиль можно ускорить нажатием педали акселератора. Когда система SCC горит, и водитель нажимает педаль акселератора, ЖК-дисплей кластер будет мигать.

•	Условия работы умного круиз-контроля

Hyundai Palisade. Description and operation

–	Скорость автомобиля примерно 10–160 км/ч (5–100 миль/ч) : Когда впереди нет автомобиля Скорость автомобиля примерно 0–160 км/ч (0–100 миль/ч) : Когда впереди находится автомобиль

–	Трансмиссия в D или спортивном режиме

–	Выключатель "ESP OFF" ВЫКЛ.

–	Переключатель "КРУИЗ" ВКЛ.

При указанных выше условиях активируйте круиз-систему с помощью переключатель «SET/–» или «RES/+».

• Условия отключения интеллектуального круиз-контроля

–	Выключатель "КРУИЗ" ВЫКЛ.

–	Включите переключатель "ОТМЕНА"

–	Нажата педаль тормоза

–	Водительская дверь открыта

–	Скорость автомобиля более 170 км/ч (110 миль в час)

–	Передача в N или P или R

–	Работа ESP/TCS/ABS

–	Педаль акселератора нажата более 300 секунд

–	Выключатель ESP OFF" включен (горит индикатор ESP OFF)

–	Задействован стояночный тормоз

–	Сбой системы (горит предупреждающий индикатор)

–	Трещина, повреждение или неправильная установка умного круиза крышка блока управления (горит сигнализатор)

–	Неполная компенсация смещения датчика скорости рыскания

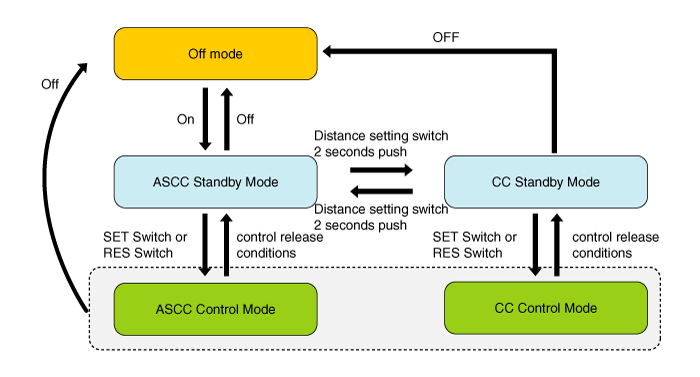

Функция круиз-контроля

Водитель может использовать только режим круиз-контроля (контроль скорости). функцию), выполнив следующие действия:

Когда система Smart Cruise Control включена (режим SCC Standby), нажмите расстояние до переключателя расстояния более 2 секунд. «Умный круиз режим управления (SCC)» и «Режим круиз-контроля (CC)». Управление скоростью в режиме круиз-контроля такое же, как и в режим интеллектуального круиз-контроля.

При использовании режима круиз-контроля водитель должен вручную расстояние до других транспортных средств, так как система не будет автоматически тормоз, чтобы замедлить движение других транспортных средств.

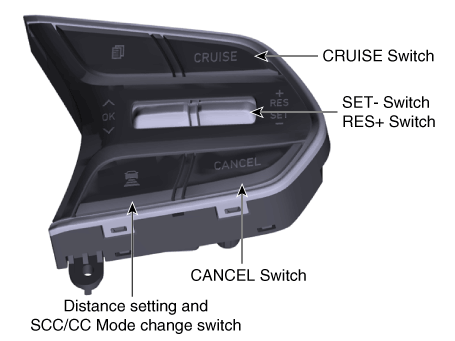

Главный переключатель круиза (CRUISE)

Интеллектуальная система круиз-контроля включается нажатием кнопки круиз «ON/OFF». выключатель.

Переключатель установки/выбега (SET/–)

Переключатель «SET/–», расположенный с правой стороны рулевой колонки, имеет две функции.

Функция установки - Нажмите переключатель «SET/–» и отпустите его на желаемой скорости. Отпустите педаль акселератора. Желаемая скорость будет поддерживаться автоматически.

На малой скорости 10-30 км/ч (5-20 миль в час) перед водителем должен находиться автомобиль. транспортное средство. Целевая скорость установлена на 30 км/ч (20 миль в час).

Функция выбега — нажмите переключатель «SET/–» и удерживайте его, когда умный круиз контроль включен. Автомобиль будет постепенно замедляться. Отпустите переключатель на желаемая скорость.

Желаемая скорость будет поддерживаться. Нажмите переключатель «SET/–» и отпустите его. быстро.

При быстром нажатии и отпускании переключателя «SET/-» крейсерская скорость уменьшить на 1 км/ч (1 миль в час). Кроме того, при нажатии и удержании переключателя «SET/-» крейсерская скорость уменьшится на 10 км/ч (5 миль в час).

•	Если скорость автомобиля превышает установленную скорость, применяя педаль акселератора, скорость автомобиля будет заданной скоростью.

Переключатель возобновления/ускорения (RES/+)

Переключатель «RES/+», расположенный с правой стороны рулевой колонки, имеет две функции.

Функция возобновления - Если какой-либо метод, кроме круиза "ВКЛ/ВЫКЛ" главный переключатель использовалась для временной отмены крейсерской скорости, и система все еще активирована, самая последняя установленная скорость автоматически возобновится, когда переключатель «RES/+» толкается.

Функция ускорения - нажмите переключатель «RES/+» и удерживайте его, когда умный круиз контроль включен. Автомобиль будет постепенно ускоряться. Отпустите переключатель в желаемую скорость. Желаемая скорость будет поддерживаться.

При быстром нажатии и отпускании переключателя «SET/+» крейсерская скорость увеличить на 1 км/ч (1 миль в час). Кроме того, при нажатии и удержании переключателя «RES/+» крейсерская скорость увеличится на 10 км/ч (5 миль в час).

Переключатель отмены (CANCEL)

Система круиз-контроля временно отключается нажатием кнопки «ОТМЕНА». выключатель.

Переключатель управления дистанцией следования

Эта система помогает вам установить дистанцию до впереди идущего автомобиля и поддерживать выбранное расстояние следования, даже если вы не нажимаете на педаль акселератора или педаль тормоза.

Выберите подходящее расстояние следования в зависимости от дорожных условий и автомобиля. скорость.

При каждом нажатии кнопки следующее расстояние изменяется следующим образом:

например, Расстояние 4 → Расстояние 3 → Расстояние 2 → Расстояние 1 → Расстояние 4

Если вы едете со скоростью 90 км/ч (55,9 миль/ч), следующее расстояние сохраняется следующим образом:

Расстояние 4 — примерно 52,5 м (172,2 фута)

Расстояние 3 — примерно 40 м (131,2 фута)

Расстояние 2 — примерно 32,5 м (106,6 фута)

Расстояние 1 — примерно 25 м (82,0 фута)

Следующее расстояние каждого этапа изменяется в зависимости от скорости автомобиль впереди.
