Компоненты и расположение компонентов

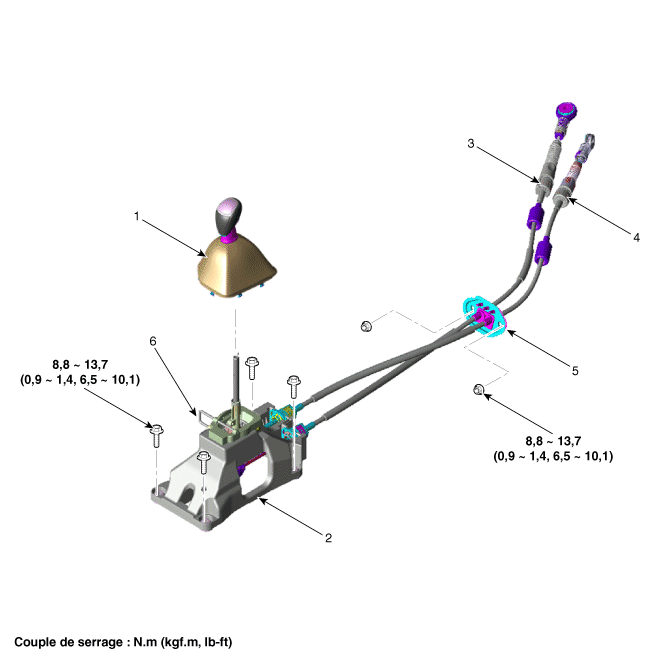

КОМПОНЕНТЫ

1. Ручка переключения передач в сборе смена и гетры
2. Рычаг переключения передач в сборе
3. Трос переключения

4. Кабель выбора
5. Удержание
6. 4-й фиксированный штифт

Процедуры ремонта

ДЕПОЗИТ

1.	Переведите рычаг переключения передач на 4-ю передачу.

2.	Снимите воздуховод и воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

3.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумуляторная батарея».)

4.	Отсоедините трос переключения передач (А) и трос выбора (B) тросовой опоры (C) после снятия стопорного кольца (D-2 шт).

5.	Снимите ручку рычага переключения передач и чехлы рычага шестерен (A) после поворота против часовой стрелки.

6.	Снимите напольную консоль в сборе. (См. Группу кузовов — «Консоль пола»)

7.	Отсоедините трос переключения передач (В) и трос выбора (C) после снятия стопорного кольца (A).

8.	Снимите фиксатор (А) после снятия гайки (В-2 шт).

СРЕДСТВО

•	Установите рычаг переключения передач и боковой рычаг коробки передач в положение переключения 4-й передачи и вставьте штифт фиксируя рычаг (А).

Установите фиксатор (А) и затяните гайку (В-2 шт).

Момент затяжки:

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт·фут)

2.	Установите трос переключения передач (B) и выберите трос (C), а затем прикрепите штифт (A).

3.	Переместите запирающее устройство (B ) в направлении «F», потянув за кронштейн (A) в направлении «P».

4.	Установите трос переключения передач (A) и выберите трос (B), а затем прикрепите стопорное кольцо (C-2 шт.).

5.	Затяните кронштейн (A) в направлении «P» после фиксации коромысла. (В) в направлении «F».

6.	Снимите 4-й фиксированный штифт с рычага переключения передач (А).

7.	Установите напольную консоль в сборе. (См. Группу кузовов — «Консоль пола»)

8.	Установите ручку переключения передач и чехол (А).

9.	Установите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумуляторная батарея».)

10.	Установите воздухоочиститель и воздуховод. (См. Механическая система двигателя — «Воздушный фильтр»)
