Руководство по обслуживанию и ремонту Hyundai Tucson: компоненты и расположение компонентов
Руководство по ремонту автомобилей Hyundai Tucson.
/
Механическая система двигателя
/
Система смазки
/ Компоненты и расположение компонентов

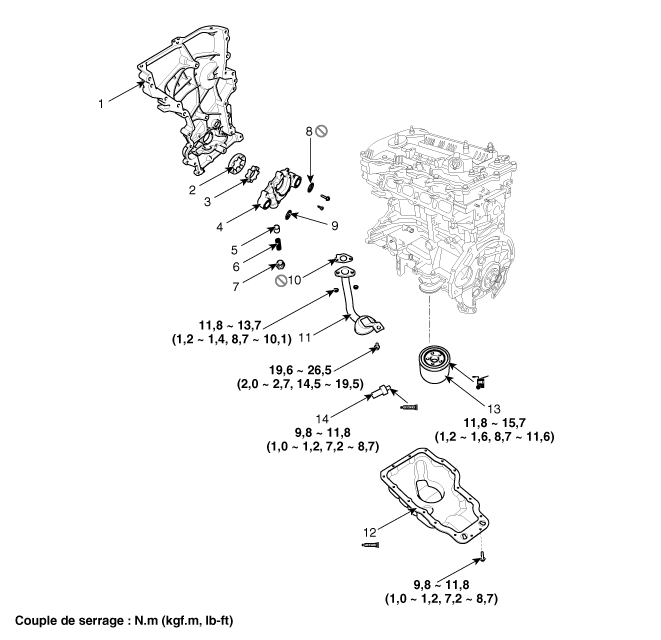

| КОМПОНЕНТЫ |
|
1. Крышка
дистрибьюторской сети
2. Внешний ротор 3. Внутренний ротор 4. Крышка масляного насоса 5. Предохранительный клапан 6. Противовозвратная пружина 7. Сливная пробка |
8. Прокладка
торический (сторона всасывания)
9. Уплотнительное кольцо (сторона нагнетания) 10. Прокладка масляного фильтра. 11. Масляный фильтр 12. Масляный поддон 13. Масляный фильтр 14. ОПС (датчик давления масла) |
Система смазки
...
Диаграмма потока
Презентация моторного масла
...
