Hyundai Tucson Руководство по обслуживанию и ремонту: МАСЛО РАЗНОЕ

Руководство по ремонту автомобилей Hyundai Tucson. / Механическая система двигателя / Система смазки / вытеснить масло

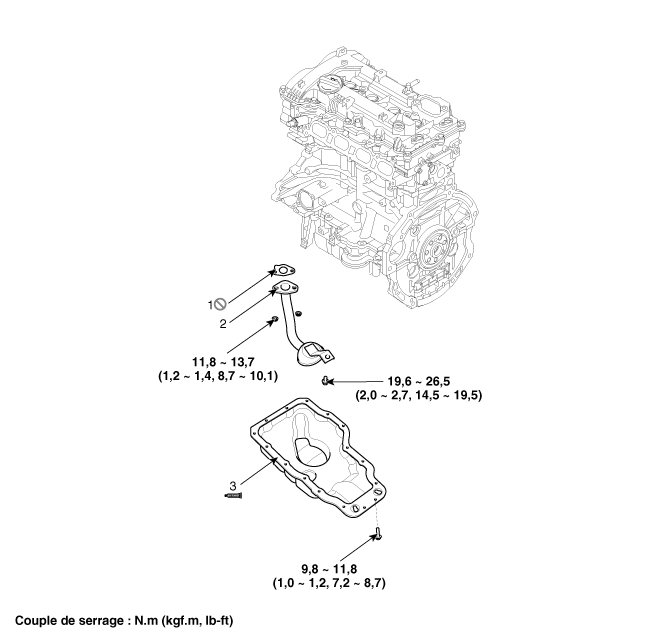

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Прокладка масляного фильтра
2. Масляный фильтр
3. Масляный поддон

Процедуры ремонта

ДЕПОЗИТ
1.
Снимите нижнюю крышку моторного отсека.
(См. Двигатель и трансмиссия в сборе — «Крышка нижняя часть моторного отсека")
2.
Слейте моторное масло.
(См. Система смазки — «Моторное масло»)
3.
Снимите масляный поддон (А).
(1)
Ослабьте болты.
(2)
Вставьте лезвие специального инструмента (09215-3C000) между картером нижний и масляный поддон. Отделить герметик наносится и снимается масляный поддон.

•
Ослабьте по одному болту масляного поддона возле каждого углу масляного поддона, оставляя болты удерживаемыми примерно на 2 филе. Затем удалите все остальные болты картера.
•
Вставьте специальный инструмент между масляным поддоном и опустите картер, постукивая по нему молотком пластика в направлении, указанном стрелкой ①.
•
После удара молотком по специнструменту пластика в направлении стрелки ② более чем 2/3 гребня картера, снимите его с нижнего картера.
•
Не поворачивайте специальный инструмент резко, не постучал по нему. Это повредит его.
•
Избегайте повреждения сопрягаемых поверхностей картера. дно и масляный поддон.
4.
Снимите масляный фильтр (А) с прокладкой (В).

СРЕДСТВО
1.
Установите масляный фильтр (А) с новой прокладкой (В).
Момент затяжки
Болт:
19,6 ~ 26,5 Н·м (2,0–2,7 кгс·м, 14,5–19,5 фунт·фут)
орехи:
11,8 ~ 13,7 Н·м (1,2 ~ 1,4 кгс·м, 8,7 ~ 10,1 фунт-фут)

2.
Установите масляный поддон.
(1)
С помощью скребка удалите старую набивку с поверхностей. печати.
(2)
Места герметика на масляном поддоне а нижний картер должен быть свободен от инородных тел вредные вещества, масло, пыль и влажность.
Распылите моющее средство на поверхность и протрите тряпкой. собственный.
(3)
После нанесения жидкого герметика на картер масла, установите его в течение 5 минут после нанесения герметика. применяемый. Герметик должен наноситься постоянно. для предотвращения течи масла.
Ширина слоя
Полное сечение: 4,0 ~ 5,0 мм (0,16 ~ 0,20 дюйма)
Секция А: 1,5~2,5 мм (0,06~0,10 дюйма)
Герметик: Threebond 1217H (Hyundai Grey RTV)

•
При нанесении герметика герметик не должен проникать внутри масляного поддона.
•
Если герметик наносится на нижней поверхности нижнего картера, она должна находиться в том же положении, что и масляный поддон.
(4)
Установите масляный поддон (А). Равномерно затяните болты, несколько раз.
Момент затяжки:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт·фут)

•
После монтажа подождите не менее 30 минут перед заливкой масла в двигатель.
•
Всегда используйте новую прокладку крышки топливного бака. опорожнение.
3.
Заполните двигатель моторным маслом.
