Руководство по обслуживанию и ремонту Hyundai Tucson: компоненты и расположение компонентов

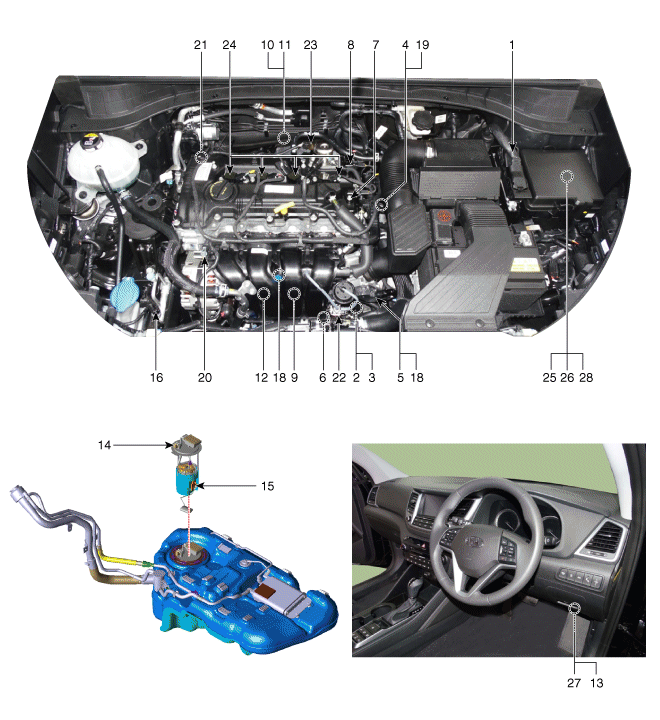

| расположение компонента |
|
1. Модуль управления двигателем
(ЭКМ)
2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) 5. Датчик положения дроссельной заслонки (TPS) [в модуле ETC] 6. Датчик положения коленчатого вала (CKPS) 7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 9. Датчик детонации (КС) 10. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 11. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 12. Датчик давления в рампе (RPS) 13. Датчик положения дроссельной заслонки (ДДП) 14. Датчик давления топлива (FPS) |
15. Датчик уровня топлива
(ФСЛ)
16. Датчик давления кондиционера (APT) 17. Двигатель ETC [встроен в модуль ETC] 18. Инжектор 19. Электромагнитный клапан управления продувкой (PCSV) 20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] 21. Клапан управления потоком масла в системе CVVT (OCV) [ряд 1/выхлоп] 22. Электромагнитный клапан регулируемого впуска (VIS) 23. Клапан регулирования давления топлива (FPCV) 24. Катушка зажигания 25. Главное реле [блок EMS] 26. Реле топливного насоса [блок EMS] 27. Разъем канала передачи данных (DLC) [16 контактов] 28. Многофункциональный разъем управления (20 контактов) |
|
1. Модуль управления двигателем (ECM)
|
2. Датчик абсолютного давления в коллекторе (MAPS)
3. Датчик температуры впускного воздуха (IATS) 22. Электромагнитный клапан регулируемого впуска (VIS) |
|
|
|
|
4. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
5. Датчик положения дроссельной заслонки (TPS) [в модуле ETC]
17. Двигатель ETC [встроен в модуль ETC] |
|
|
|
|
6. Датчик положения коленчатого вала (CKPS)
|
7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
|
|
|
|
|
8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп]
|
9. Датчик детонации (КС)
|
|
|
|
|
10. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
11. Датчик кислорода с подогревом (HO2S) [банк 1/датчик 2] |
12. Датчик давления в рампе (RPS)
18. Инжектор |
|
|
|
|
13. Датчик положения дроссельной заслонки (ДДП)
|
14. Датчик давления топлива (FPS)
|
|
|
|
|
15. Датчик уровня топлива (ДУТ)
|
16. Датчик давления кондиционера (APT)
|
|
|
|
|
19. Электромагнитный клапан управления продувкой (PCSV)
|
20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск]
|
|
|
|
|
21. Клапан управления потоком масла в системе CVVT (OCV) [ряд 1/выхлоп]
|
23. Клапан регулирования давления топлива (FPCV)
|
|
|
|
|
24. Катушка зажигания
|
25. Главное реле (коробка EMS)
26. Реле топливного насоса [блок EMS] |
|
|
|
|
27. Разъем канала передачи данных (DLC) [16 контактов]
|
28. Многофункциональный разъем управления (20 контактов)
|
|
|
|
Описание и работа
Описание
Если компоненты системы управления бензиновым двигателем (датчики, ECM,
форсунка(и) и т.д.) выходят из строя, это приведет к отключению питания...
Модуль управления двигателем (ECM)
Принципиальные диаграммы
Терминал ECM и входной/выходной сигнал
[ТМ]
ФУНКЦИЯ КЛЕММЫ ECM (M/T)
Соединитель [C200-MA]
Пин №
...
