Замок входной двери

Компоненты и расположение компонентов

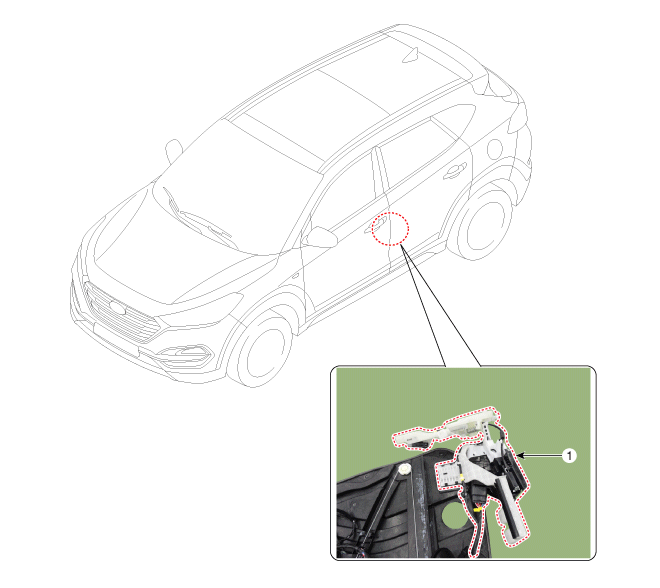

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите модуль передней двери. (См. Передняя дверца — «Модуль передней дверцы»)
2. 2
   Снимите клетку с внутренней ручки передней двери (А).



3. 3
   Отсоедините разъем замка передней двери (А).



4. 4
   Снимите защелку передней двери (А), потянув ее в направлении стрелки.



5. 5
   Снимите основание наружной ручки передней двери (А), нажав стопорные штифты сзади.



6. 6
   Чтобы снять разъем основания наружной ручки двери спереди (A), расширьте обе стороны зажима проводки, а затем отодвинуть базовый разъем наружной ручки двери До.



7. 7
   Снимите жгут проводов с разъема внешней ручки. входная дверь (А).



8. 8
   Снимите кронштейн основания наружной ручки передней двери (А).



9. 9
   Снимите трос внешней ручки передней двери (А).



10. 10
    Для установки выполните процедуру, обратную снятию.
