Модуль передней двери

Компоненты и расположение компонентов

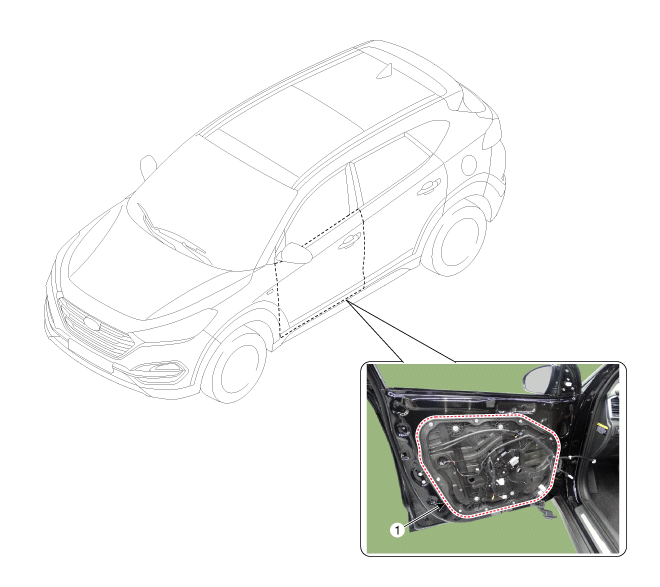

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите стекло передней двери. (См. Передняя дверь — «Стекло передней двери»)
2. 2
   Снимите наружную ручку передней двери. (См. Передняя дверь — «Внешний модуль передней двери»)
3. 3
   Снимите динамик передней двери (См. Электрическая система кузова — «Динамик»)
4. 4
   Отсоедините главный разъем передней двери (А).



5. 5
   Ослабьте болт крепления основания внешней ручки входная дверь (А).



6. 6
   Отсоедините разъем наружного зеркала (А).



7. 7
   Ослабьте крепежные винты (А) фиксатора передней двери.

   Момент затяжки: 6,9 ~ 10,8 Н·м



8. 8
   Отверните болты крепления и снимите модуль передней двери. (В).

   Момент затяжки: 7,8–11,8 Н·м



9. 9
   Отсоедините разъемы дверного модуля и жгут проводов. спереди (А).



10. 10
    Снимите замок передней двери в сборе. (См. «Передняя дверца» — «Зажим передней дверцы».)
11. 11
    Снимите электродвигатель переднего стеклоподъемника. (См. Электрическая система кузова — «Двигатель Электрическое стекло".)
12. 12
    Снимите датчик бокового удара. (См. Ограничитель — «Датчик бокового удара (SIS)»).
13. 13
    Для установки выполните процедуру, обратную снятию.
