Руководство по обслуживанию и ремонту Hyundai Tucson: Стекло передней двери

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / Передняя дверь / Стекло передней двери

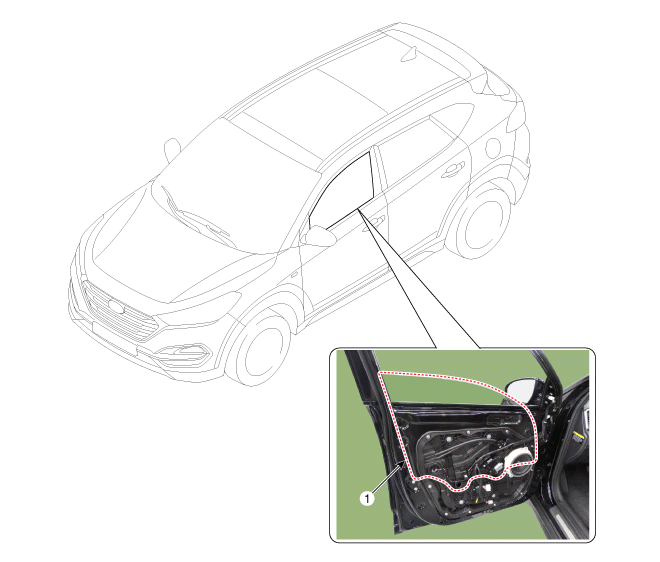

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Стекло передней двери


Процедуры ремонта

ЗАМЕНА
1.
Снимите обивку передней двери.
(См. Передняя дверь — «Обшивка передней двери»)
2.
Снимите внутренний уплотнитель с дверного ремня спереди (А).

3.
Отделите отверстие монтажной заглушки (А) от модуля передней двери.

4.
Опустите окно, нажав переключатель стеклоподъемника до тех пор, пока болт крепления стекла не окажется в отверстии шапки.
•
Будьте осторожны, чтобы не уронить стекло и/или поцарапать поверхность.
•
Используйте дверной переключатель, чтобы выровнять отверстие/болт фиксация с открытием двери.
•
Если невозможно запустить двигатель стекла, снимите двигатель и совместите отверстие с рука.
5.
Ослабив болты крепления стекла, отрегулируйте расстояние окна (А), сдвинув его с каждой стороны, и затяните болты.
Момент затяжки:
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт·фут)

6.
Для установки выполните процедуру, обратную снятию.
•
Поднимите и опустите окно, чтобы увидеть, движется ли оно без проблем.
•
При необходимости отрегулируйте положение окна.
•
Убедитесь, что дверь открывается и закрывается правильно.
•
Проверьте, является ли канал оконного канала поврежден и замените поврежденный канал.
