Установка двигателя

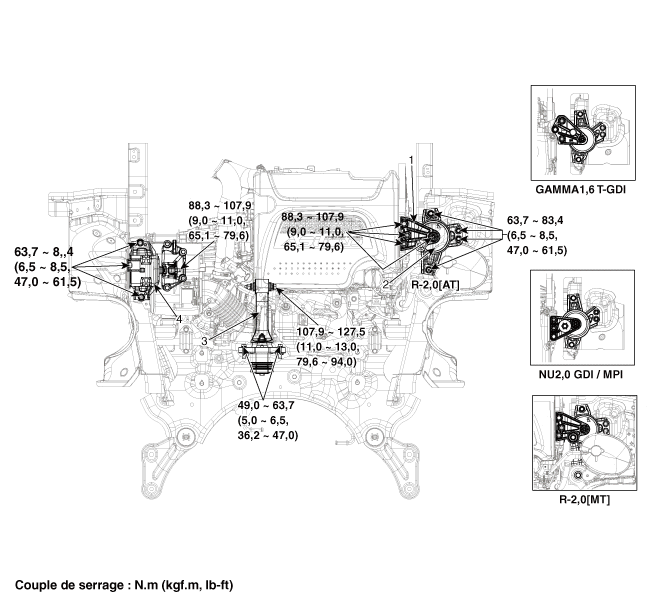

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Крепление двигателя 2. Монтажный кронштейн двигателя

3. Роликовая опора 4. Поддержка коробки передач

Процедуры ремонта

Снятие и установка

Монтажный кронштейн двигателя

1. 1
   Снимите нижнюю крышку моторного отсека. (См. Двигатель и трансмиссия в сборе — «Крышка нижняя часть моторного отсека")
2. 2
   Установите домкрат на выступ масляного поддона, чтобы поддержать двигатель.
3. 3
   Отсоедините кабель заземления (А).

   Момент затяжки: 10,8 ~ 13,7 Н·м



4. 4
   Снимите кронштейн крепления двигателя (А). Момент затяжки: Гайки (В), болт (С): 88,3 ~ 108 Н·м



5. 5
   Снимите кронштейн крепления двигателя (А).

   Момент затяжки: 63,7 ~ 83 Н·м



6. 6
   Для установки выполните процедуру, обратную снятию.
7. 7
   Снимите нижнюю крышку моторного отсека. (См. Двигатель и трансмиссия в сборе — «Крышка нижняя часть моторного отсека")
8. 8
   Снимите кронштейн тяги ролика (А). Момент затяжки Гайка (В): 107,9 ~ 128 Н·м Болты (С): 49,0 ~ 64 Н·м



9. 9
   Снимите монтажный кронштейн роликовой тяги (А).

   Момент затяжки 49,0 ~ 69 Н·м



10. 10
    Для установки выполните процедуру, обратную снятию.
11. 11
    Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздушный фильтр»)
12. 12
    Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумуляторная батарея».)
13. 13
    Установите домкрат на край коробки передач.
14. 14
    Снимите переднюю колесную арку. (См. Кузов — «Боковой молдинг кузова»)
15. 15
    Снимите крышку (А).



16. 16
    Снимите болты (А) монтажного кронштейна коробки передач.

    Момент затяжки 88,3 ~ 108 Н·м



17. 17
    Снимите монтажный кронштейн коробки передач (А).

    Момент затяжки 58,9 ~ 78 Н·м



18. 18
    Снимите монтажный кронштейн коробки передач (А).

    Момент затяжки 63,7 ~ 83 Н·м



19. 19
    Для установки выполните процедуру, обратную снятию.

Кронштейн крепления роликовой тяги Кронштейн крепления коробки передач
