Руководство по обслуживанию автомобиля Hyundai Tucson: ДАТЧИК TPMS

Руководство по ремонту автомобилей Hyundai Tucson. / Подвесная система / Система контроля давления в шинах / С ДАТЧИКОМ TPMS

Описание и работа

Статус настройки
1.
Состояние вождения
Передачи датчиков происходят каждую минуту, и давление измеряется каждые 15 секунд.
2.
стационарное состояние
Передачи датчика не происходят и давление измеряется каждые 60 секунд.
3.
Состояние самообучения
Если вы едете после остановки более 15 минут, трансмиссии датчика происходят каждые 33 секунды, и давление измеряется каждые 10,8 секунды.
4.
Состояние отключения
Датчик TPMS не активирован.
Из-за состояния блокировки нет измерения давления, температура, состояние батареи.
5.
Чрезвычайное положение :
При изменении давления на 2 фунта на кв. дюйм с момента последней передачи происходит, немедленно передайте информацию о шинах.
Давление измеряется каждые 2 секунды.

Процедуры ремонта

ЗАМЕНА
1.
Снимите колесо.
(См. Шины/Колеса — «Шины»)
2.
Удалите винт с помощью отвертки Torx (A).
•
При установке пяточного тормоза убедитесь, что чтобы он не соприкасался с датчиком TPMS.
•
Будьте осторожны, чтобы не повредить датчик TPMS при установка пяточного тормоза вплотную к датчику СКДП.

3.
Снимите корпус датчика (А) с клапана (В) в направлении стрелка.

4.
Снимите клапан с помощью инструмента для сборки клапана.
(1)
Разрежьте резину в нижней части клапана канцелярским ножом.

(2)
Используйте инструмент для монтажа клапана, чтобы вытащить клапан. пока он полностью не выйдет из нижнего отверстия.

5.
Нанесите смазку на поверхность клапана, а затем установите его через отверстие вентиля колеса.
•
Мы рекомендуем использовать обычную воду. мыльный как смазка.

•
Нижняя часть клапана датчика TPMS не не совсем закрыто, если не полностью установлен на колесе, как показано на рисунке ниже:

•
Убедитесь, что корпус клапана полностью вытащил через отверстие.

6.
Нанесите мыльную воду или смазку на верх/низ борта шины.

7.
Чтобы опустить пятки, поместите датчик TPMS на 5 часов, от начальника шиномонтажного оборудования.

8.
Поверните обод по часовой стрелке, затем нажмите на шину в направлении 3 часов, чтобы подняться на более низкие каблуки.
•
Установите шину на колесо. Будьте уверены, что бусины касаются края обода позади датчик (на 6 часов).

9.
Чтобы поднять борта выше, нажмите на шину в положении «3 часа» и поверните обод по часовой стрелке.

10.
Нагнетайте воздух в шину до тех пор, пока борта не займут свое положение. правильный.

11.
Отрегулируйте давление в шинах в соответствии с рекомендуемым давлением для автомобиля.
12.
В случае неисправности датчика TPMS необходимо выполнить обучение датчика TPMS. Замените неисправные датчики и выполните обучение датчика TPMS.
ПАРАМЕТР

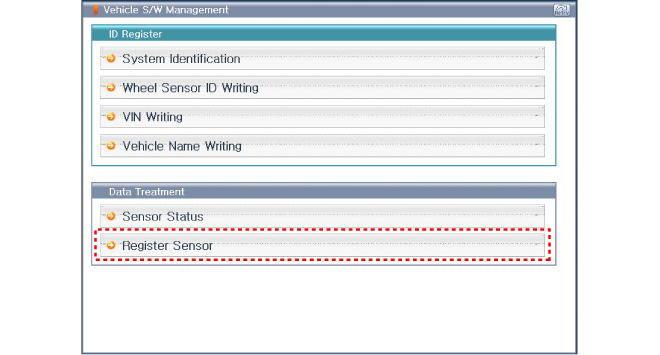

[Регистрация датчика]
•
Если процедура регистрации датчика не выполнена по GDS после замены датчика или приемника TPM, TPMS не активирован.
1.
Установите GDS (глобальную диагностическую систему) и модуль GDS TPMS в автомобиль.
2.

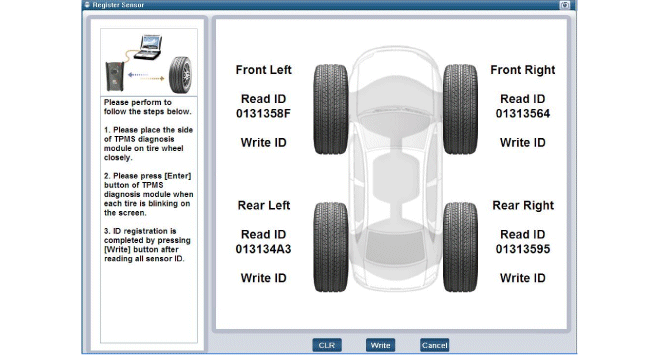

Выберите модель и пройдите процедуру регистрации. датчика согласно инструкции GDS следующим образом.

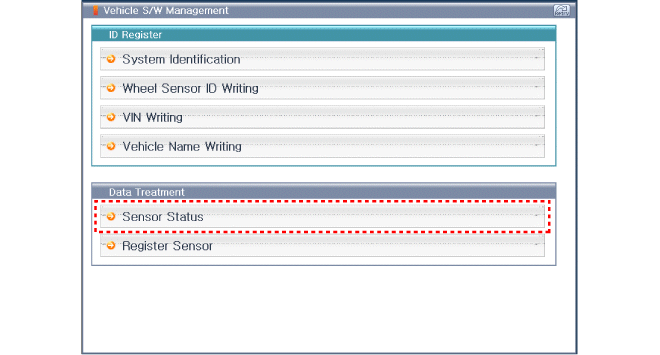

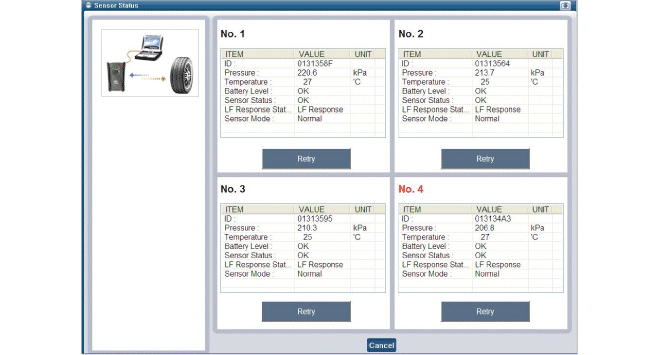

[Инициализация состояния датчика]
