Поиск неисправностей

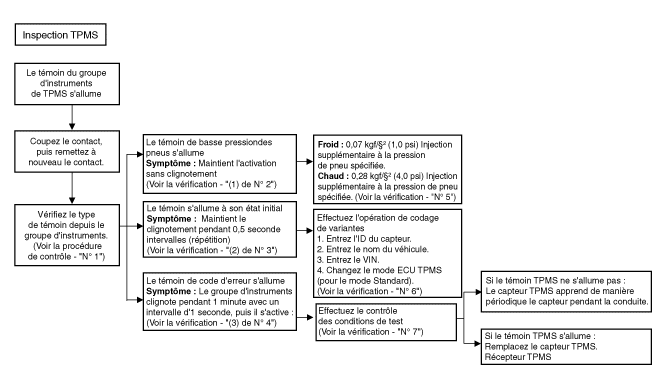

Метод проверки TPMS

Контроль

1. 1
   Типы сигнальных ламп

   • Поддерживает активацию без мигания: Индикатор низкого давления шины
   • Постоянно мигает с интервалом 0,5 секунды: Индикатор начальное состояние
   • Комбинация приборов мигает в течение 1 минуты с интервалом 1 секунду, затем загорается: Индикатор кода ошибки
2. 2
   (1) Проверьте состояние индикатора.

   • Проверьте состояние освещения автомобиля.
   • Проверьте, не вызвано ли состояние освещения низким давлением. шины.



     Симптом: Держится без мерцания
3. 3
   (2) Проверьте состояние индикатора.

   • Проверьте состояние освещения автомобиля.
   • Проверьте, не вызвано ли состояние лампы начальным состоянием Приемник TPMS (пустой режим).



     Симптом: постоянно мигает с интервалом 0,5 второй.
4. 4
   (3) Проверьте состояние индикатора.

   • Проверьте состояние освещения автомобиля.
   • Проверьте, не вызвано ли состояние индикатора кодом ошибки (Отказ датчика TPMS и приемника TPMS). Симптом: Комбинация приборов мигает в течение 1 минуты. с интервалом в 1 секунду, затем активируется.
5. 5
   Сигнализатор низкого давления в шинах Холодный: автомобиль обслуживается более 60 минут после остановки. → 0,07 кгс/см² (1,0 фунт/кв. дюйм) Дополнительный впрыск при давлении в шинах указано. Горячее: Управляйте транспортным средством. → 0,28 кгс/см² (4,0 фунтов на кв. дюйм) Дополнительный впрыск при давлении в шинах указано.
6. 6
   Проверьте индикатор начального состояния

   В.	сигнальная лампа TPMS (1) Проверьте состояние сигнальной лампы TPMS. (2) Постоянно мигает с интервалом в 0,5 секунды. → Индикатор исходного состояния

   Б.

   Что нужно проверить, когда сигнальная лампа мигает (1). Введите идентификатор датчика. (См. Приемник TPMS — «Процедуры ремонта») (2). Введите название автомобиля. (См. Приемник TPMS — «Процедуры ремонта») (3). Введите ВИН. (См. Приемник TPMS — «Процедуры ремонта») (4). Измените режим ЭБУ TPMS (для стандартного режима).

7. 7
   Список кодов неисправности для проверки производительности.

   Список	Симптомы	Элементы для проверки	Подробный список	Компоненты
   C1312 (Флорида) C1313 (EN) C1314 (РЛ) C1315 (РР)	Получение ошибки датчиком TPMS.	Состояние радиочастотной передачи датчика	Подтвердите радиочастотную передачу датчика Проверьте датчик DTC Проверьте батарею датчика	ДАТЧИК СКДШ Шум в электронных блоках автомобиля Условия эксплуатации автомобиля
   C1332 (Флорида) C1333 (EN) C1334 (РЛ) C1335 (РР)	Внутренний сбой датчика	Проверьте радиочастотную передачу датчика Напряжение батареи датчика	Проверьте радиочастотную передачу датчика Проверьте батарею датчика (GDS)	ДАТЧИК СКДШ
   C1662	Неудача самообучения	Состояние радиочастотной передачи датчика Контроль скорости автомобиля EMS (VS) Проверить шум автомобиля	Подтвердите радиочастотную передачу датчика Проверьте батарею датчика Контроль скорости автомобиля EMS (VS) Контроль шума в электронном блоке автомобиля	ДАТЧИК СКДШ Шум в электронных блоках автомобиля Состояние автомобиля Сигнал скорости автомобиля EMS
   C1663	Неудача самообучения	Состояние радиочастотной передачи датчика Контроль скорости автомобиля EMS (VS) Проверить шум автомобиля	Подтвердите радиочастотную передачу датчика Проверьте батарею датчика Контроль скорости автомобиля EMS (VS) Контроль шума в электронном блоке автомобиля	ДАТЧИК СКДШ Шум в электронных блоках автомобиля Состояние автомобиля Сигнал скорости автомобиля EMS
