Рельс для навеса

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите верхнюю крышку капота. (См. группу «Верхняя крышка навеса»)
2. 2
   Снимите сборку с защитной прокладки. (См. Панель инструментов — «Главная панель»)
3. 3
   Отсоедините разъемы рулевой колонки. (См. Группу систем рулевого управления — Колонка и вал направление)
4. 4
   Ослабьте крепежные гайки и сквозные болты в лобовую область и опустить рулевую колонку. (См. Группу систем рулевого управления — Колонка и вал направление)
5. 5
   Снимите педаль акселератора. (См. Топливная система/управление двигателем — «Датчик положения ускоритель (АПС)")
6. 6
   Отделите напольный коврик (A), чтобы было больше места при снятии от заднего патрубка отопителя.



7. 7
   Ослабьте гайки, затем отделите задний воздуховод (А).



8. 8
   Ослабьте гайки, затем отделите воздуховод от пола (А).



9. 9
   Отсоедините разъем (А) от модуля управления подушками безопасности (SRSCM).



10. 10
    Отсоедините разъем (А) и фиксаторы проводки. передней стойки. [Водитель]



    [Пассажир]



11. 11
    Отсоедините кабель антенны (A) и разъемы смарт-ключа (B).



12. 12
    Отсоедините разъемы распределительной коробки отсека пассажир (А).



13. 13
    Отсоедините разъем блока BCM (А).



14. 14
    Отсоедините разъемы мультибокса (А). [Водитель]



    [Пассажир]



15. 15
    Отсоедините разъемы блока вентилятора и отопителя. [Водитель]

    1. Отсоедините исполнительный механизм режима (А) и исполнительный механизм температуры. (Б).



    2. Отсоедините разъем нагревателя PTC (A).



    3. Отсоедините разъем датчика температуры испарителя. (В).



    [Пассажир]

    1. Отсоедините исполнительный элемент температуры (А), ионизатор от группы панель приборов (B) и разъем резистора (C).



    2. Отсоедините привод автоматического удаления запотевания (А) и разъем. привода впуска (В).



    3. Отсоедините разъем электродвигателя вентилятора (А).



16. 16

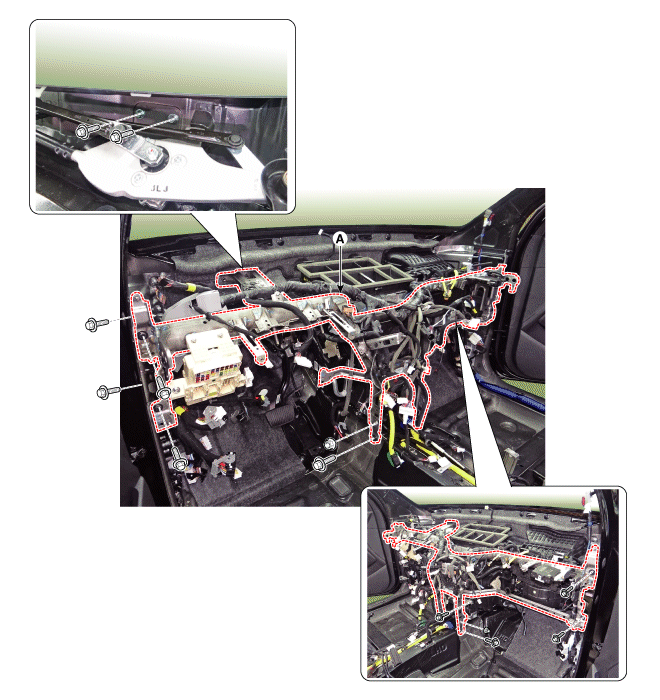

    Отвернув болты и гайки, снимите крестовину тент (А).



17. 17
    Для установки выполните процедуру, обратную снятию.
