Передняя панель комбинации приборов

Компоненты и расположение компонентов

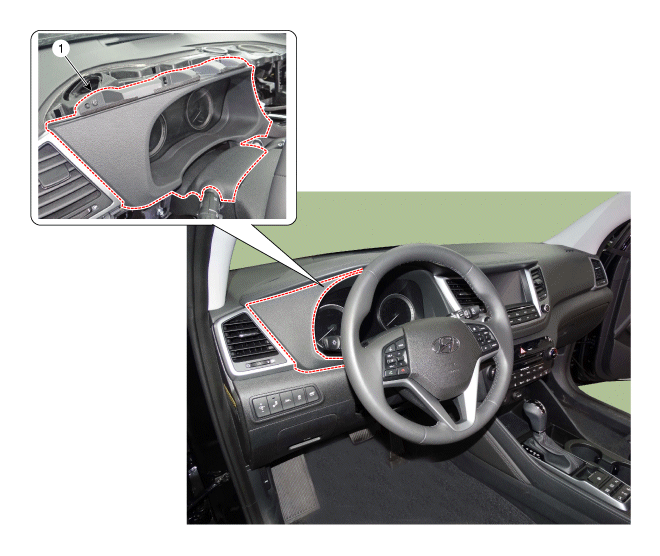

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1

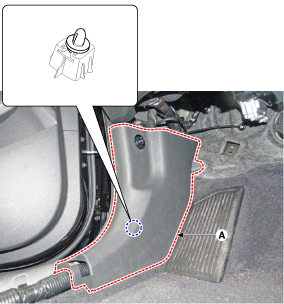

   С помощью отвертки или съемника снимите накладку защита передней двери (А).



2. 2
   Снимите крючок ручки разблокировки замка багажника (А). удерживая его цилиндрическим съемником.



3. 3
   С помощью отвертки или съемника снимите накладку сторона навеса (А).



4. 4

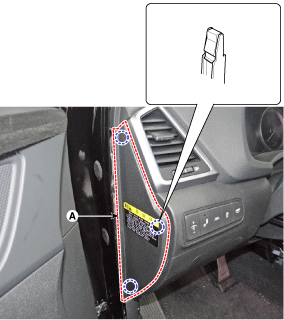

   С помощью отвертки или съемника снимите боковую крышку приборная панель [G] (A).



5. 5
   С помощью отвертки или съемника снимите решетку центральный динамик (А).



6. 6
   С помощью отвертки или съемника снимите панель верхняя передняя часть комбинации приборов (А).



7. 7

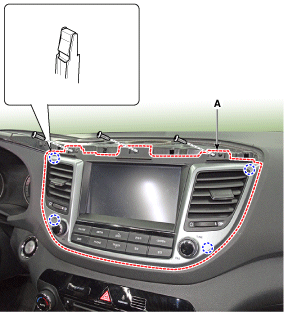

   Ослабьте крепежные винты и снимите вентиляционную крышку. центральный вентиляционный клапан (А).



8. 8

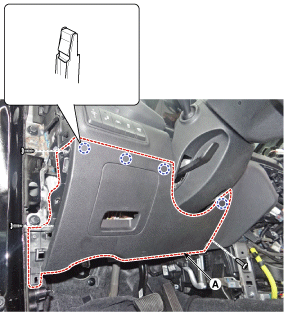

   Ослабьте крепежные винты и снимите нижнюю панель обивки. безопасность (А).



9. 9
   Снимите разъемы нижнего переключателя панели приборов. (В).



10. 10

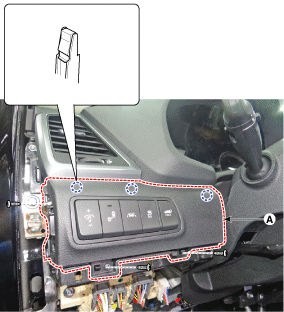

    Ослабьте крепежный винт и снимите обивочную вставку. безопасность [G] (A).



11. 11
    Отсоедините разъем бокового переключателя от приборной панели. (В).



12. 12

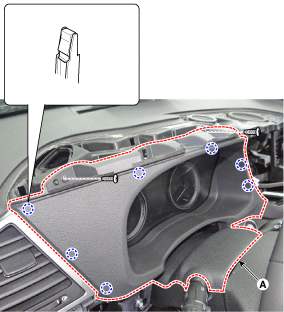

    Ослабьте крепежные винты и снимите панель комбинации приборов. (В).



13. 13
    Для установки выполните процедуру, обратную снятию.
