Центральная панель приборной панели

Компоненты и расположение компонентов

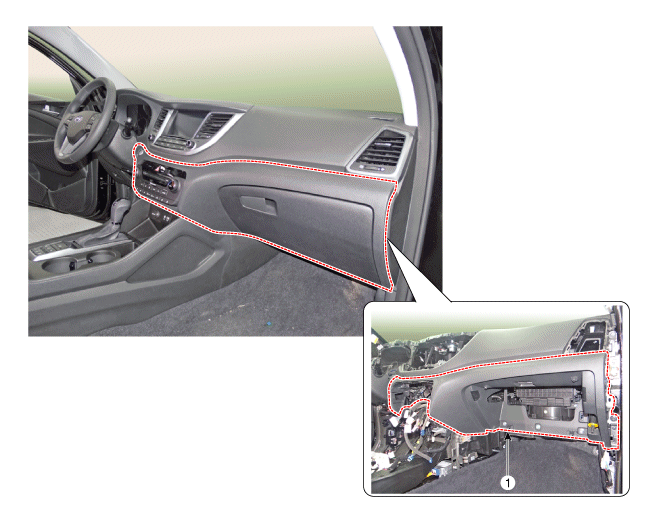

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите напольную консоль в сборе. (См. Консоль пола — «Консоль пола»)
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Панель инструментов — «Нижняя панель»)
3. 3
   Снимите панель комбинации приборов. (См. Панель инструментов — «Нижняя панель»)
4. 4
   Снимите блок управления кондиционером и отопителем. (См. отопление, вентиляция, кондиционирование воздуха - "Отопление и блок управления климатом (ручной)") (См. отопление, вентиляция, кондиционирование воздуха - "Отопление и блок климат-контроля (DATC)")
5. 5
   Снимите два упора (B) с перчаточного ящика (A), повернув останавливается.



6. 6
   Отделите воздушный клапан (А) от перчаточного ящика (В).



7. 7
   Отсоедините защелки (А) и снимите перчаточный ящик (В).



8. 8

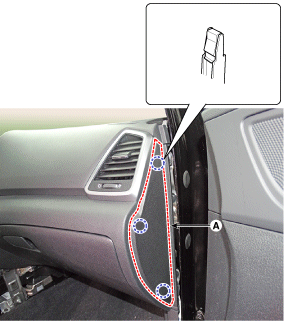

   С помощью отвертки или съемника снимите боковую крышку приборная панель [D] (A).



9. 9
   Используя отвертку или съемник, снимите крышку под приборная панель [D] (A).



10. 10
    Ослабьте крепежные винты и снимите вентиляционную панель с защитная прокладка [D] (A).



11. 11

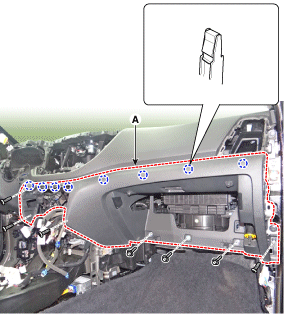

    Ослабив крепежные винты и болты, снимите центральная панель набивки безопасности (A).



12. 12
    Отсоедините разъем кнопки включения/выключения (А).



13. 13
    Отсоедините разъем лампы освещения вещевого ящика (А) и разъем выключатель освещения перчаточного ящика (В).





14. 14
    Для установки выполните процедуру, обратную снятию.
