Главная панель инструментов

Компоненты и расположение компонентов

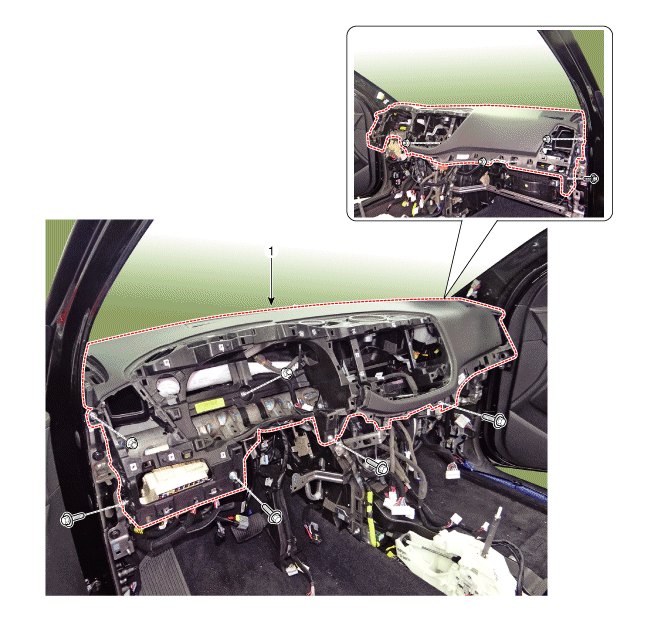

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите напольную консоль в сборе. (См. Консоль пола — «Консоль пола»)
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Панель инструментов — «Нижняя панель»)
3. 3
   Снимите панель комбинации приборов. (См. Обивка комбинации приборов — «Панель центральной консоли»)
4. 4
   Снимите блок управления кондиционером и отопителем. (См. отопление, вентиляция, кондиционирование воздуха - "Отопление и блок управления климатом (ручной)") (См. отопление, вентиляция, кондиционирование воздуха - "Отопление и блок климат-контроля (DATC)")
5. 5
   Снимите центральную панель приборной панели. (См. Панель управления — «Центральная панель управления»)
6. 6
   Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)
7. 7
   Снимите нижнюю панель с облицовки рулевой колонки. (См. Приборная панель — «Корпус рулевой колонки»)
8. 8
   Снимите многофункциональный переключатель. (См. Электрическая система кузова — «Многофункциональный переключатель».)
9. 9
   Снимите комбинацию приборов. (См. Электрическая система кузова — «Комбинация приборов».)
10. 10
    Снимите центральный динамик. (См. Электрическая система кузова — «Динамик»)
11. 11
    Ослабив крепежный винт, снимите боковую обшивку защитная прокладка [G] (A).



12. 12
    Отсоедините разъем лампы безопасности (А).



13. 13
    Ослабьте крепежные болты (А).



14. 14
    Ослабьте крепежные гайки и болты и снимите обивку. главное предохранительное устройство (А).



15. 15
    Отсоедините разъемы подушки безопасности пассажира (А).



16. 16
    Для установки выполните процедуру, обратную снятию.
