Hyundai Tucson: индикаторы и датчики / Компоненты и расположение компонентов

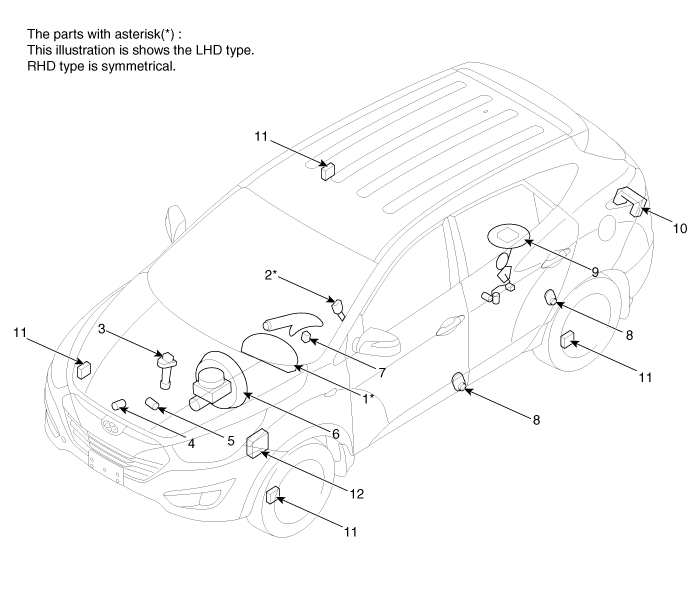

| Расположение компонента |
|
1. Сборка кластера
2. Выключатель ремня безопасности 3. Датчик скорости автомобиля 4. Датчик температуры охлаждающей жидкости двигателя. 5. Датчик давления масла 6. Датчик уровня тормозной жидкости. |
7. Выключатель стояночного тормоза
8. Дверной выключатель 9. Датчик уровня топлива 10. Переключатель задней двери 11. Датчик скорости вращения колеса 12. ЭБУ АБС |
Компоненты комбинации приборов и расположение компонентов
Компоненты (1)
Компоненты (2)
...
Дополнительная информация:
Hyundai Tucson (LM) 2010-2015 Руководство по обслуживанию: Устранение неисправностей
Диагностика отказа
1.
В принципе, управление ESC и TCS запрещено при отказе ABS.
2.
При отказе ESC или TCS запрещается только отказавший системный контроль.
3.
Однако, когда реле электромагнитного клапана должно быть отключено в случае отказа ESC, обратитесь к отказоустойчивости ABS.
4.
...
Hyundai Tucson (LM) 2010-2015 Service Manual: Компоненты и расположение компонентов
Расположение компонента
1. Датчик автоматического освещения2. Головные фонари3. Переключатель освещения (Авто)4. Задние фонари5. SJB (интеллектуальная распределительная коробка)6. BCM (модуль управления кузовом)
...
