Управление двигателем/топливная система

Компоненты и расположение компонентов

Место в руководстве: Управление двигателем/топливная система
Общая информация — 1Механическая система двигателя — 44Электрическая система двигателя — 45Система контроля выбросов — 24Управление двигателем/топливная система — 93Система сцепления — 13Механическая коробка передач — 18Автоматическая трансмиссия — 87Система полного привода (4WD) — 26Карданный вал и ось — 29Подвесная система — 35Рулевая система — 20Сдержанность — 47Тормозная система — 36Кузов (внутри и снаружи) — 53Электрическая система кузова — 202Отопление, вентиляция, кондиционирование — 58
~1мин чтения

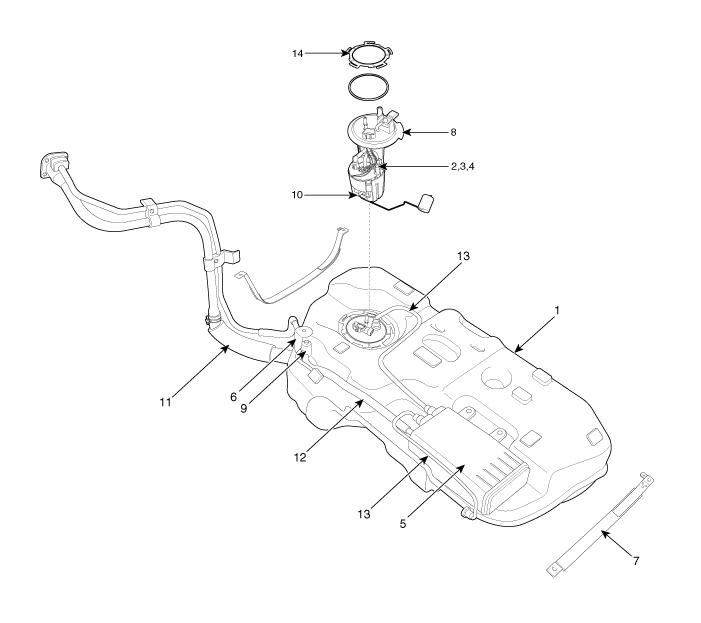

Расположение компонентов

1. Топливный бак
2. Топливный насос
3. Топливный фильтр
4. Регулятор давления топлива
5. Канистра
6. Воздушный фильтр топливного бака
7. Лента топливного бака		 8. Датчик давления в топливном баке (ДТДБ)
9. Клапан закрытия адсорбера (CCV)
10. Датчик уровня топлива (ДУТ)
11. Топливный шланг
12. Вентиляционная трубка
13. Паровая трубка
14. Крышка пластины топливного насоса

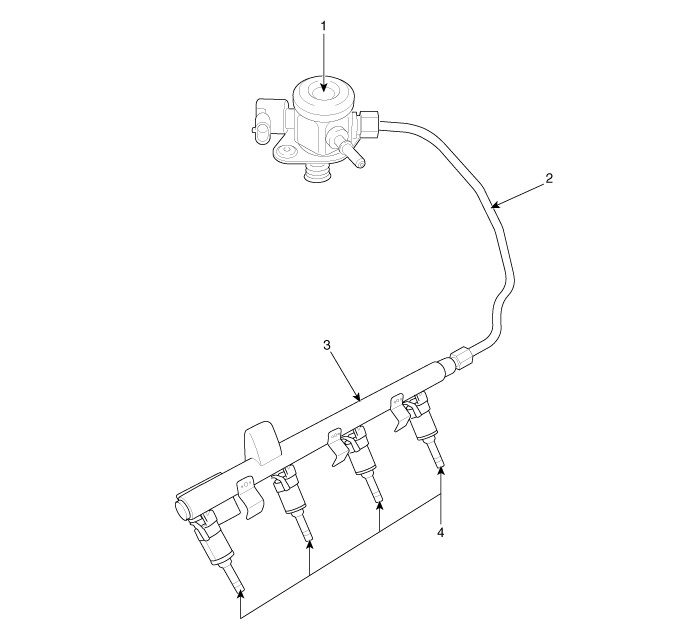

[Топливопровод высокого давления]

1. Топливный насос высокого давления
2. Топливная труба высокого давления		 3. Напорная труба
4. Инжектор

В случае снятия топливного насоса высокого давления, напорная топливная трубка, нагнетательная трубка и форсунка, возможны травмы из-за утечки топлива под высоким давлением. Так что не делайте ремонт работать сразу после остановки двигателя.
