Процедуры ремонта топливного насоса высокого давления

Удаление

В случае снятия топливного насоса высокого давления, напорная топливная трубка, нагнетательная трубка и форсунка, возможны травмы из-за утечки топлива под высоким давлением. Так что не делайте ремонт работать сразу после остановки двигателя.

1. 1
   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2. 2
   Сбросьте остаточное давление в топливопроводе. (См. Система подачи топлива — «Сбросьте остаточное давление в топливопроводе»)

   При удалении предохранителя топливного насоса может появиться диагностический код неисправности (DTC). Удалить код с ГРС после завершения работы «Сброс остаточного давления в топливной магистрали».

3. 3
   Снимите воздухоочиститель и воздухозаборный шланг. (См. Механическая система двигателя — «Воздушный фильтр»)
4. 4
   Снимите пену насоса (A).



5. 5
   Отсоедините разъем клапана управления давлением топлива (А).



6. 6
   Отсоедините быстроразъемный соединитель (А) трубки подачи топлива с помощью инструмента для снятия зажима.



   Откройте крышку зажима (B) перед отсоединением быстроразъемного соединения. (Если клип применяется)

   При снятии быстроразъемного соединения с помощью инструмента для снятия зажима (A) будьте осторожны, чтобы не повредить пластиковый зажим (B). Если зажим поврежден, утечка топливопровода может произойти из-за плохого соединения.

7. 7
   Снимите топливную трубку высокого давления.

   1. Снимите установочную гайку (В) с топливного бака высокого давления. насоса с помощью специального сервисного инструмента [SST No.: 09314-3Q100 или 09314-27130].
   2. Снимите установочную гайку (C) с напорной трубы с помощью специального инструмента для обслуживания [SST №: 09314-3Q100].
   3. Снимите электромагнитный клапан управления продувкой. (См. Система управления двигателем — «Электромагнитный клапан управления продувкой»)
   4. Выверните установочные болты функционального блока (D), а затем снимите топливную трубку высокого давления.
8. 8
   Выверните установочные болты (Е) и снимите топливный насос высокого давления с блока головки блока цилиндров.

   Откручиваем по очереди два болта с небольшим шагом (0,5 оборота). В случай полного откручивания одного из двух болтов другим болтом установлен, поверхность корпуса головки блока цилиндров может быть повреждена из-за напряжения пружины насоса.







Монтаж

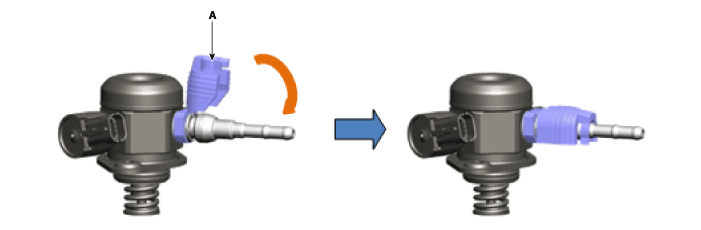

Обязательно проверьте быстроразъемное соединение топливного шланга низкого давления. (A) полностью соединен с топливным насосом высокого давления до тех пор, пока раздается подтверждающий щелчок. Не забудьте еще раз проверить, что топливный шланг низкого давления полностью подсоединен к топливному насосу высокого давления, потянув его за подключение. Установите крышку зажима (A), чтобы полностью затянуть быстроразъемное соединение. Обязательно установите топливопровод высокого давления (B) с указанным моментом затяжки. Надежно проверьте герметичность всех деталей соединения топливопровода при запуске двигателя.

Перед установкой топливного насоса высокого давления установите роликовый толкатель в крайнее нижнее положение, вращая коленчатый вал. В противном случае установочные болты могут быть сломаны из-за натяжения пружина насоса.

Не используйте повторно использованный болт.

Не используйте повторно использованную топливную трубку высокого давления.

При затяжке установочных болтов высокого давления топливного насоса, затяните по очереди болты с небольшим шагом (0,5 оборота) после затягивая их с ручным крутящим моментом.

Установите компонент с указанным моментом затяжки. Сначала полностью затяните крепежные детали вручную, пока они не закреплены больше, чтобы вставить их на место, а затем полностью затяните до указанного крутящего момента с помощью динамометрического ключа. Если затягивать болты или гайки не по прямой линии с отверстия под болты или фитинги, это может привести к утечке топлива из-за сломанные нити.

Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

Нанесите моторное масло на уплотнительное кольцо (A) топливного бака высокого давления. насос, роликовый толкатель (B) и выступ (C). Также применить двигатель масло в канавку в том месте, где установлен выступ (C).

1. Установите в порядке, обратном снятию.

   Используйте специальный инструмент для обслуживания [SST No.: 09314-3Q100 или 09314-27130] для установки топливопровода высокого давления.

   ---

   Болт крепления топливного насоса высокого давления: 12,8 ~ 14,7 Н·м Гайка крепления топливопровода высокого давления: 26,5 ~ 32 Н·м Болт крепления функционального блока топливопровода высокого давления: 7,8 ~ 11,8 Н·м

   ---
