Hyundai Tucson: головка блока цилиндров в сборе / расположение компонентов и компонентов головки блока цилиндров
Hyundai Tucson (LM) 2010-2015 Руководство по ремонту
/
Механическая система двигателя
/
Головка цилиндра в сборе
/ Компоненты головки блока цилиндров и расположение компонентов

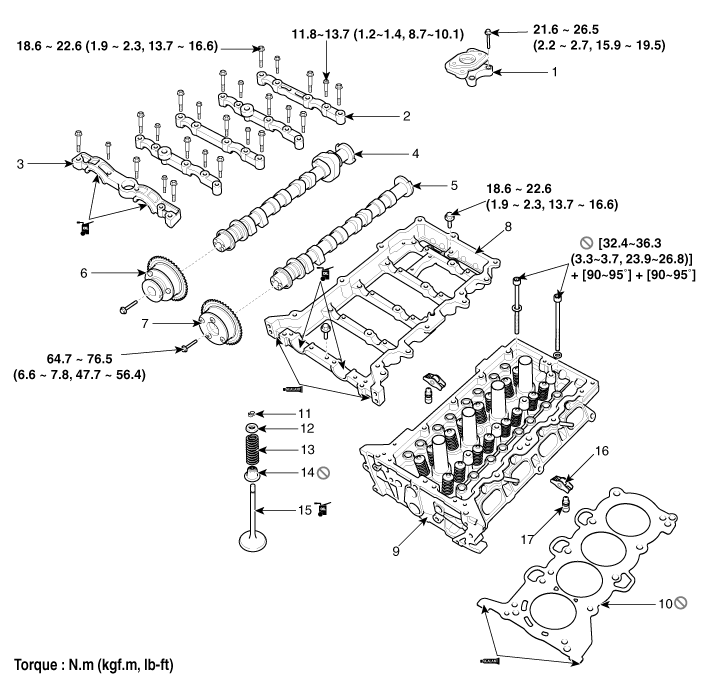

| Компоненты |
|
1. Адаптер топливного насоса
2. Крышка подшипника распредвала 3. Крышка переднего подшипника распределительного вала. 4. Распредвал выпускных клапанов 5. Впускной распредвал 6. Выхлоп CVVT в сборе |
7. Впускной CVVT в сборе
8. Держатель кулачка 9. Головка блока цилиндров 10. Прокладка ГБЦ 11. Замок фиксатора 12. Фиксатор |
13. Пружина клапана
14. Сальник штока клапана 15. Клапан 16. Поворотный рычаг 17. HLA (гидравлический компенсатор зазора) |
Процедуры ремонта распределительного вала
Удаление
Снятие крышки цепи привода ГРМ для этой процедуры не требуется.
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждений отключите провод ...
Процедуры ремонта головки блока цилиндров
Удаление
Для этой процедуры демонтаж двигателя не требуется.
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждения головки блока цилиндров подождите ...
