Hyundai Tucson: бесключевой доступ и охранная сигнализация / описание и работа

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Электрическая система кузова / Бесключевой доступ и охранная сигнализация / Описание и работа

Описание
Система бесключевого доступа
Охранная сигнализация интегрирована с бесключевым доступом. система. Система бесключевого доступа позволяет запирать и отпирать автомобиль с дистанционным передатчиком. Когда вы нажимаете кнопку LOCK, все дверной замок. Когда вы снова нажмете кнопку UNLOCK, все двери откроются.
Функция
Функция бесключевого доступа
DOOR LOCK/UNLOCK и аварийные операции выполняются с помощью remocon
1.
Функция бесключевого доступа выполняется в состоянии, когда ключ в выключателе удален из цилиндра ключа.
2.
Сигналы ЗАКРЫТЬ / РАЗБЛОКИРОВАТЬ и паника принимаются от передатчика, а сигналы ЗАПИРАТЬ / РАЗБЛОКИРОВАТЬ ДВЕРИ и паники выводятся.
Передатчик (TX) Спецификация
1.
Дальность передачи: 30 м или более снаружи автомобиля
2.
Процедура регистрации передатчика
(1)
В режиме регистрации можно зарегистрировать до макс. 4EA.
(2)
При перерегистрации данные регистрируются заново после удаления предыдущей TX DATA.
Нет.
Сохраненный код
Код для изменения
Измененный код
1
А
С
С (А удален)
2
А, Б, В, Г
Е
E (A, B, C, D удалены)
3
А, Б
С, Д, Е
С, Д, Е
4
А, Б
С, С, Д
С

(3)
Процедуры регистрации с помощью инструмента Hi-scan см. в разделе «РЕГИСТРАЦИЯ КОДА ПЕРЕДАТЧИКА».
3.
Сигнал передатчика и характеристики приемника
(1)
Сигнал передачи
А.
Дважды передайте соответствующие данные передачи (кадр передачи), нажав TX SW.
Б.
При одновременном нажатии переключателя TX LOCK и переключателя UNLOCK выводится только сигнал LOCK.
Противоугонная функция
1.

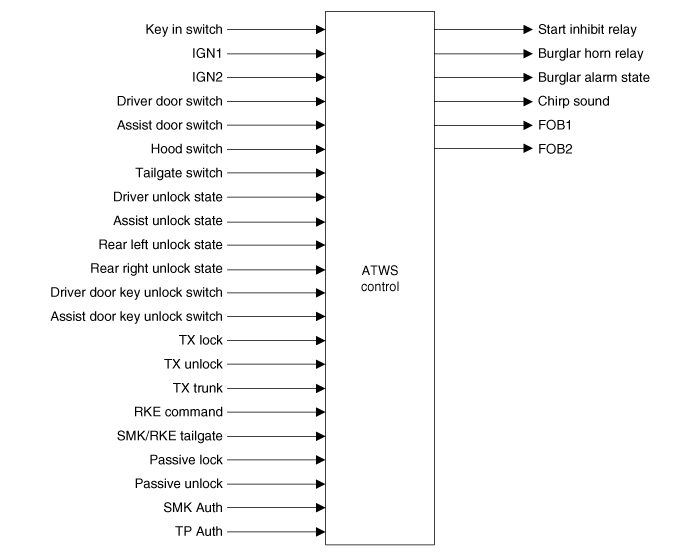

Поток данных управления защитой от кражи

Функции
1.
СНЯТЬ С ОХРАНЫ
Условие 1
Состояние
Описание
Начальное состояние
ТРЕВОГА
Событие
-
IGN KEY ON в течение 30 секунд или ALT «L» = вкл. в течение 3 секунд.
НЕ SMK (умный ключ)
-
Любая открытая дверь и TX UNLOCK
-
TX Задняя дверь
-
TX Lock & Lock подтвердить Не удалось
СМК:
-
Открыта любая дверь и RKE CMD=UNLOCK/Passive Access Unlock=1
-
RKE_Liftgate=1-TP(транспондер)AUTH=1 / PIC AUTH=1
-
RKE CMD=LOCK/Блокировка пассивного доступа=1 и подтверждение блокировки не удалось
Механический ключ ОПЦИЯ Включить:
-
Механическая РАЗБЛОКИРОВКА
-
Механический LOCK&Lock подтвердить не удалось
Действие
Состояние переходит в состояние DISARM
-
Реле звукового сигнала, реле аварийной сигнализации, реле блокировки пуска ВЫКЛ.
-
Разблокировка TX
> Разблокировать реле на 0,5 сек.
> Реле опасности включено (дважды)

Т1: 0,5 с
T2 : 0,5 с ± 0,1 с

Условие 2
Состояние
Описание
Начальное состояние
Состояние DISARM & (IGN KEY OUT) и открыта любая дверь
Событие
НЕ СМК:
-
Любая открытая дверь и TX UNLOCK
СМК:
-
Открыта любая дверь и RKE CMD=РАЗБЛОКИРОВАТЬ / Пассивная разблокировка доступа=1 / RKE Задняя дверь = 1 / Задняя дверь снова открыться = 1
-
АУТЕНТИФИКАЦИЯ ТП=1 / АУТЕНТИФИКАЦИЯ ПОС=1
Действие
Без изменения состояния
-
TX РАЗБЛОКИРОВАТЬ, RKE CMD=РАЗБЛОКИРОВАТЬ, пассивный доступ разблокировать=1
> Реле опасности на 0,5 с ВКЛ/ВЫКЛ (дважды)

Условие 3
Состояние
Описание
Начальное состояние
Состояние ОЖИДАНИЯ ARM
Событие
-
Любая открытая дверь или выключатель капота в положении OPEN или выключатель задней поднимающейся двери OPEN
-
Любая дверь открыта
-
Ключ Включите переключатель
СМК:
TP AUTH=1 / PIC AUTH=1 / FOB=IN/ P Задняя дверь
Механический ключ ОПЦИЯ Включить:
Механическая РАЗБЛОКИРОВКА
Действие
Состояние переходит в состояние DISARM

Условие 4
Состояние
Описание
Начальное состояние
СОСТОЯНИЕ ТАЙМЕРА 1 АВТОБЛОКИРОВКИ
Событие
-
Любая открытая дверь или выключатель капота в положении OPEN или выключатель задней двери OPEN
-
Ключ Включить Включить
-
AUTO LOCK & Ошибка подтверждения блокировки
Спецификация НЕ SMK:
-
TX LOCK & Ошибка подтверждения блокировки
Спецификация СМК:
-
RKE CMD=LOCK / Блокировка пассивного доступа=1& Ошибка подтверждения блокировки
-
АУТЕНТИФИКАЦИЯ ТП=1 / АУТЕНТИФИКАЦИЯ ПОС=1
Опция механического ключа Включить:
-
Механическая БЛОКИРОВКА и ошибка подтверждения блокировки
Действие
Состояние переходит в состояние DISARM

Условие 5
Состояние
Описание
Начальное состояние
СОСТОЯНИЕ ТАЙМЕРА 2 АВТОБЛОКИРОВКИ
Событие
-
Любая дверь открыта
-
Ключ Включить Включить
-
AUTO LOCK & Ошибка подтверждения блокировки
НЕ СМК:
-
TX LOCK & Ошибка подтверждения блокировки
СМК:
-
RKE CMD=LOCK/ Блокировка пассивного доступа=1& Ошибка подтверждения блокировки
-
TP AUTH=1/ PIC AUTH=1 / FOB IN
Опция механического ключа Включить:
Механическая БЛОКИРОВКА и ошибка подтверждения блокировки
Действие
Состояние переходит в состояние DISARM

Условие 6
Состояние
Описание
Начальное состояние
СОСТОЯНИЕ ОХРАНЫ
Событие
-
КЛЮЧ ЗАЖИГАНИЯ ВКЛЮЧЕНО
СМК:
-
АУТЕНТИФИКАЦИЯ ТП=1 / АУТЕНТИФИКАЦИЯ ПОС=1
Опция механического ключа Включить:
-
Механическая РАЗБЛОКИРОВКА
Действие
Состояние переходит в состояние DISARM

Условие 7
Состояние
Описание
Начальное состояние
Состояние REARM
Событие
Кроме китайской спецификации:
-
ЗАЖИГАНИЕ ВКЛЮЧЕНО в течение 30 секунд или ALT ”L”=включено в течение 3 секунд.
НЕ СМК:
-
TX LOCK & Ошибка подтверждения блокировки
-
TX Задняя дверь
СМК:
-
АУТЕНТИФИКАЦИЯ ТП=1 / АУТЕНТИФИКАЦИЯ ПОС=1
-
RKE CMD=LOCK / PassiveAccess Lock=1 и ошибка подтверждения блокировки
-
RKE Задняя дверь = 1
Опция механического ключа Включить:
-
Механическая РАЗБЛОКИРОВКА
-
Механическая БЛОКИРОВКА и ошибка подтверждения блокировки
Действие
Состояние переходит в состояние DISARM
Реле запрета пуска ВЫКЛ.

Условие 8
Состояние
Описание
Начальное состояние
ПРЕДВАРИТЕЛЬНОЕ состояние

-
Ключ Включить Включить
-
Все входы закрыты и любая дверь открыта
НЕ СМК:
-
Любая открытая дверь и TX UNLOCK
СМК:
-
TP AUTH=1 / SMK AUTH=1 / FOB IN
-
Открыта любая дверь и RKE CMD=UNLOCK/ Passive Access Unlock=1
Опция механического ключа Включить:
-
МЕХАНИЧЕСКАЯ РАЗБЛОКИРОВКА
Действие
Состояние переходит в состояние DISARM
-
Реле опасности на 0,5 с ВКЛ/ВЫКЛ (дважды)

Условие 9
Состояние
Описание
Начальное состояние
Состояние ТАЙМЕРА АВТОБЛОКИРОВКИ3
Событие
-
DRV или AST или RL или RR ДВЕРЬ ОТКРЫТА или КАПОТ ОТКРЫТ или КЛЮЧ ВКЛЮЧЕН
Спецификация СМК:
-
TP AUTH=1 или SMK AUTH=1
Опция механического ключа Включить:
-
Механическая РАЗБЛОКИРОВКА
-
Механическая БЛОКИРОВКА и ошибка подтверждения блокировки
Действие
Запись состояния СНЯТИЕ

2.
РУКА
Условие 1
Состояние
Описание
Начальное состояние
состояние ARM
Событие
НЕ СМК:
-
БЛОКИРОВКА ПЕРЕДАЧИ
СМК:
-
RKE CMD=LOCK / Блокировка пассивного доступа=1
Действие
Без изменения состояния
Опасность 1 раз (1 сек)

Условие 2
Состояние
Описание
Начальное состояние
Состояние ОЖИДАНИЯ ARM
Событие
-
После завершения ТАЙМЕРА ОЖИДАНИЯ ПОСТАНОВКИ
Действие
Состояние переходит в состояние ARM

3.
ТРЕВОГА
Условие 1
Состояние
Описание
Начальное состояние
состояние ARM
Событие
Любая открытая дверь или открытый выключатель капота
Действие
Состояние переходит в состояние ALARM
-
Запрет запуска двигателя включен
-
Реле звукового сигнала включается один раз на 27 секунд (±2 секунды) и выключается два раза на 10 секунд (±1 секунду).
-
Опасность также управляется (во время вождения звукового сигнала)

T1: 27 с (± 2 с),
T2: 10 с (± 2 с),
T3: 0,5 с ± 0,1 с
Условие 2
Состояние
Описание
Начальное состояние
Состояние REARM
Событие
Любая открытая дверь или выключатель капота ОТКРЫТ
Действие
Состояние переходит в состояние ALARM
Реле звукового сигнала включается один раз на 27 секунд (±2 секунды) и выключается два раза на 10 секунд (±1 секунду).
Опасность также управляется (во время вождения звукового сигнала)

4.
Режим ОЖИДАНИЯ ОХРАНЫ
Условие 1
Состояние
Описание
Начальное состояние
состояние ARMWAIT
Событие
НЕ СМК:
-
БЛОКИРОВКА ПЕРЕДАЧИ
СМК:
-
RKE CMD = LOCK / Блокировка пассивного доступа = 1
Действие
Без изменения состояния
Реле опасности 1 раз (1 сек)

Условие 2
Состояние
Описание
Начальное состояние
Состояние СНЯТИЕ, ЗАЖИГАНИЕ ВЫКЛЮЧЕНО, все входы закрыты
Событие
НЕ СМК:
-
Блокировка передачи и блокировка подтверждены
СМК:
-
RKE CMD=LOCK / Блокировка пассивного доступа=1 и подтверждена блокировка
Опция механического ключа Включить:
-
МЕХАНИЧЕСКИЙ ЗАМОК и заблокировано подтверждено
-
Состояние DOOR LOCK : Любая дверь открыта > Все двери закрыты
Действие
-
Состояние переходит в состояние ARMWAIT
-
Запустить ARMWAITTIMER
-
Реле опасности 1 раз (1 сек)

Условие 3
Состояние
Описание
Начальное состояние
Состояние ТРЕВОГА, все входы закрыты, ключ зажигания вынут
Событие
НЕ СМК:
-
Блокировка передачи и блокировка подтверждены
СМК:
-
RKE CMD=LOCK / Блокировка пассивного доступа=1 и подтверждена блокировка
Опция механического ключа Включить:
-
МЕХАНИЧЕСКИЙ ЗАМОК и заблокировано подтверждено
Действие
-
Состояние переходит в состояние ARMWAIT
-
Реле звукового сигнала, реле блокировки пуска = ВЫКЛ.
-
Аварийное реле 1 раз (1 сек) (МЕХАНИЧЕСКАЯ БЛОКИРОВКА: кроме)
-
Запустить ТАЙМЕР ПОДГОТОВКИ

Условие 4
Состояние
Описание
Начальное состояние
Состояние ТАЙМЕРА АВТОБЛОКИРОВКИ 1
Событие
АВТОБЛОКИРОВКА и блокировка подтверждены
НЕ СМК:
-
Блокировка передачи и блокировка подтверждены
СМК:
-
RKE CMD=LOCK / Блокировка пассивного доступа=1 и подтверждена блокировка
Опция механического ключа Включить:
МЕХАНИЧЕСКИЙ ЗАМОК и заблокировано подтверждено
Действие
-
Состояние переходит в состояние ARMWAIT
-
Реле опасности 1 раз (1 сек)
-
Запустить ТАЙМЕР ПОДГОТОВКИ

Условие 5
Состояние
Описание
Начальное состояние
ПРЕДВАРИТЕЛЬНОЕ состояние
Событие
Все двери закрыты и ВСЕ двери = заблокированы
Действие
-
Состояние переходит в состояние ARMWAIT
-
Реле опасности 1 раз (1 сек)
-
Запустить ТАЙМЕР ПОДГОТОВКИ

Условие 6
Состояние
Описание
Начальное состояние
Состояние REARM
Событие
НЕ СМК:
TX LOCK и заблокировано подтверждено
СМК:
-
RKE CMD=LOCK/ Блокировка пассивного доступа=1 и подтверждена блокировка
Опция механического ключа Включить:
-
МЕХАНИЧЕСКИЙ ЗАМОК и заблокировано подтверждено
Действие
-
Состояние переходит в состояние ARMWAIT
-
Аварийное реле 1 раз (1 сек) (МЕХАНИЧЕСКАЯ БЛОКИРОВКА: кроме)
-
Реле запрета пуска ВЫКЛ.
-
Запустить ТАЙМЕР ПОДГОТОВКИ

Условие 7
Состояние
Описание
Начальное состояние
Состояние АВТОБЛОКИРОВКА3
Событие
Спецификация НЕ SMK:
-
TX LOCK и заблокировано подтверждено
Спецификация СМК:
-
RKE CMD=LOCK или PassiveAccessLock=1& заблокировано подтверждено
Опция механического ключа Включить:
-
Механический БЛОКИРОВКА и заблокировано подтверждено
Действие
Вход в состояние ARM WAIT
-
Аварийное реле 1 раз включено (1 сек). (За исключением пункта Механический ЗАМОК)
-
Запустите таймер ARMWAIT.

5.
Режим ПЕРЕЗАГРУЗКИ
Условие 1
Состояние
Описание
Начальное состояние
Состояние ТРЕВОГИ
Событие
Все входы закрыты и СИГНАЛИЗАЦИЯ Паттен закончен
Действие
Состояние переходит в состояние REARM

6.
Режим Autolocktimer1
Условие 1
Состояние
Описание
Начальное состояние
состояние ARM
Событие
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ / Разблокировать пассивный доступ=1
Действие
-
Состояние переходит в состояние AUTO LOCK TIMER1.
-
Запустить ТАЙМЕР АВТОБЛОКИРОВКИ 1
-
Реле аварийной сигнализации дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ)

Условие 2
Состояние
Описание
Начальное состояние
Состояние ТАЙМЕРА АВТОБЛОКИРОВКИ 1
Событие
АВТОБЛОКИРОВКА ТАЙМЕР1 завершена
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ / Разблокировать пассивный доступ=1
Действие
Состояние без изменений
СЛУЧАЙ 1: ТАЙМЕР АВТОБЛОКИРОВКИ 1 Готово
АВТОМАТИЧЕСКАЯ БЛОКИРОВКА
CASE2: TX UNLOCK, RKE CMD=UNLOCK, Passive Access Unlock=1
Реле опасности дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ)
Перезапустите ТАЙМЕР АВТОБЛОКИРОВКИ 1.

Условие 3
Состояние
Описание
Начальное состояние
Состояние ОЖИДАНИЯ ARM
Событие
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ / Разблокировать пассивный доступ=1
Действие
-
Состояние переходит в состояние AUTO LOCK TIMER1.
-
Запустить ТАЙМЕР АВТОБЛОКИРОВКИ 1
-
Реле аварийной сигнализации дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ).

Условие 4
Состояние
Описание
Начальное состояние
СНЯТЬ С ОХРАНЫ, все входы закрыты (ДВЕРИ, КАПОТ и задняя дверь) и ЗАЖИГАТЬ КЛЮЧ
Событие
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ/ Разблокировать пассивный доступ=1
Действие
-
Состояние переходит в состояние AUTO LOCK TIMER1.
-
Запустить ТАЙМЕР АВТОБЛОКИРОВКИ 1
-
Реле аварийной сигнализации дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ).

Условие 5
Состояние
Описание
Начальное состояние
Состояние ТРЕВОГИ и все входы закрыты
Событие
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ / Разблокировать пассивный доступ=1
Действие
-
Состояние переходит в состояние AUTO LOCK TIMER1.
-
Запустить ТАЙМЕР АВТОБЛОКИРОВКИ 1
-
Реле аварийной сигнализации дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ).
-
Реле блокировки пуска выключено / Реле звукового сигнала выключено

Условие 6
Состояние
Описание
Начальное состояние
Состояние REARM
Событие
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ/ Разблокировать пассивный доступ=1
Действие
Состояние переходит в состояние AUTO LOCK TIMER1.
-
Запустить ТАЙМЕР АВТОБЛОКИРОВКИ 1
-
Реле аварийной сигнализации дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ).
-
Реле блокировки пуска выключено

7.
Режим Autolocktimer2
Условие 1
Состояние
Описание
Начальное состояние
Состояние ТАЙМЕРА 2 АВТОБЛОКИРОВКИ
Событие
Завершено ТАЙМЕР АВТОБЛОКИРОВКИ 2
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ/ Разблокировать пассивный доступ=1
Действие
Состояние без изменений
СЛУЧАЙ 1: АВТОБЛОКИРОВКА ТАЙМЕРА 2 завершена
АВТОМАТИЧЕСКАЯ БЛОКИРОВКА
CASE2: TX UNLOCK, RKE CMD=UNLOCK, Passive Access Unlock=1
-
Запустить ТАЙМЕР АВТОБЛОКИРОВКИ 2
-
Реле аварийной сигнализации дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ).

Условие 2
Состояние
Описание
Начальное состояние
Состояние DISARM, IGN KEY OUT и ВСЕ двери закрыты.
Событие
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ/ Разблокировать пассивный доступ=1
Действие
-
Состояние переходит в состояние AUTO LOCK TIMER2.
-
Запустить ТАЙМЕР АВТОБЛОКИРОВКИ 2
-
Реле аварийной сигнализации дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ).
-
Памятка Состояние капота/багажника

Условие 3
Состояние
Описание
Начальное состояние
Состояние ТРЕВОГИ & Все двери закрыты & состояние (переключатель багажника или капота ОТКРЫТ)
Событие
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ / Разблокировать пассивный доступ=1
Действие
-
Состояние переходит в состояние AUTO LOCK TIMER2.
-
Реле звукового сигнала, реле блокировки пуска = ВЫКЛ.
-
Запустить ТАЙМЕР АВТОБЛОКИРОВКИ 2
-
Реле аварийной сигнализации дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ).
-
Памятка Состояние капота/багажника

Условие 4
Состояние
Описание
Начальное состояние
Состояние PREARM, все двери закрыты и состояние (капот открыт)
Событие
НЕ СМК:
РАЗБЛОКИРОВКА ПЕРЕДАЧИ
СМК:
RKE CMD=РАЗБЛОКИРОВАТЬ / Разблокировать пассивный доступ=1
Действие
-
Состояние переходит в состояние AUTO LOCK TIMER2.
-
Запустить ТАЙМЕР АВТОБЛОКИРОВКИ 2
-
Реле аварийной сигнализации дважды включено (0,5 с ВКЛ/0,5 с ВЫКЛ).
-
Памятка Состояние капота/багажника

8.
ПРЕДВАРИТЕЛЬНЫЙ РЕЖИМ
Условие 1
Состояние
Описание
Начальное состояние
Состояние ТАЙМЕРА 2 АВТОБЛОКИРОВКИ
Событие
АВТОБЛОКИРОВКА и блокировка подтверждены
НЕ СМК:
TX LOCK и заблокировано подтверждено
СМК:
RKE CMD=LOCK/ Блокировка пассивного доступа=1 и подтверждена блокировка
Опция механического ключа Включить:
МЕХАНИЧЕСКИЙ ЗАМОК и заблокировано подтверждено
Действие
Состояние переходит в состояние PREARM

Условие 2
Состояние
Описание
Начальное состояние
Состояние СНЯТИЕ И ЗАЖИГАНИЕ КЛЮЧА
Событие
НЕ СМК:
-
Любая открытая дверь или переключатель капота в положении OPEN или переключатель багажника в состоянии OPEN и заблокирован подтверждены
СМК:
-
Любая открытая дверь или переключатель капота ОТКР. или переключатель багажника ОТКР. состояние RKE CMD=LOCK / Passive Access Lock=1 & подтверждено запирание
Опция механического ключа Включить:
МЕХАНИЧЕСКИЙ ЗАМОК и заблокировано подтверждено
Состояние ALL DOOR LOCK (любая дверь открыта > все двери закрыты) и (переключатель багажника OPEN или выключатель капота OPEN)
Действие
Состояние переходит в состояние PREARM

Условие 3
Состояние
Описание
Начальное состояние
Состояние ALARM & IGN KEY OUT и (любая открытая дверь или выключатель капота OPEN или выключатель багажника OPEN)
Событие
НЕ СМК:
TX LOCK и заблокировано подтверждено
СМК:
RKE CMD=LOCK/ Блокировка пассивного доступа=1 и подтверждена блокировка
Опция механического ключа Включить:
МЕХАНИЧЕСКИЙ ЗАМОК и заблокировано подтверждено
Действие
Состояние переходит в состояние PREARM
Реле звукового сигнала, реле аварийной сигнализации, реле блокировки пуска > ВЫКЛ.

Условие 4
Состояние
Описание
Начальное состояние
Состояние АВТОБЛОКИРОВКА3
Событие
ТАЙМЕР ИСКЛЮЧЕН
ПОДЪЕМНАЯ КОРОБКА ОТКРЫТА
Действие
Вход в состояние PREARM

9.
Режим Autolock Time3
Условие 1
Состояние
Описание
Начальное состояние
Состояние АВТОБЛОКИРОВКА3
Событие
Спецификация НЕ SMK:
-
TX ПОДЪЕМНЫЕ ВОРОТА
Спецификация СМК:
-
RKE ПОДЪЕМНЫЕ КОРОБКИ=1
Действие
AUTOLOCK3 техническое обслуживание и
-
Опасность Дважды вкл. (0,5 с ВКЛ./0,5 с ВЫКЛ.)

Условие 2
Состояние
Описание
Начальное состояние
состояние ARM
Событие
Спецификация НЕ SMK:
-
TX ПОДЪЕМНЫЕ ВОРОТА
Спецификация СМК:
-
RKE LIFTGATE=1 или пассивный LIFTGATE
Действие
Вход в состояние AUTOLOCK3 и аварийное реле Два раза (0,5 с ВКЛ/0,5 с ВЫКЛ)

Условие 3
Состояние
Описание
Начальное состояние
состояние ARMWAIT
Событие
Спецификация НЕ SMK:
-
TX ПОДЪЕМНЫЕ ВОРОТА
Спецификация СМК:
-
RKE ПОДЪЕМНЫЕ КОРОБКИ=1
Действие
Вход в состояние AUTOLOCK3 и аварийное реле Два раза (0,5 с ВКЛ/0,5 с ВЫКЛ)

Компоненты и расположение компонентов
Расположение компонента 1. Выключатель капота2. Грабительский рог 3. BCM и радиочастотный приемник4. Ключевой выключатель предупреждения5. Выключатель передней двери6. Привод и переключатель замка передней двери7. Привод и переключатель замка задней двери8. ...
Процедуры ремонта
осмотр Привод замка передней двери 1. Снимите обивку передней двери. (См. группу БД - "Входная дверь") 2. Снимите модуль передней двери. (См. группу БД - "Входная дверь") 3. Диск ...
Дополнительная информация:

Руководство по эксплуатации Hyundai Tucson (NX4) 2022-2023: Автоматический реверс
Если солнцезащитный козырек с электроприводом или стекло люка чувствует любое препятствие при закрытии, он меняет направление, затем останавливается. Функция автоматического реверса может не сработает, если застрял тонкий или мягкий предмет между раздвижным солнцезащитным козырьком или стекло люка и створка люка. ПРЕДУПРЕЖДЕНИЕ Убедись в том, что ...

Hyundai Tucson (NX4) 2022-2023 Руководство по эксплуатации: Ограничения лобового столкновения- Помощь в избегании
Система предотвращения столкновений вперед может не работает нормально или может работать неожиданно, если: Камера переднего вида заблокирована, покрытые или поврежденные снегом, водой, или грязь. Температура возле вида спереди камера очень горячая или холодная. Объектив камеры закрыт или заблокирован к ...
