Процедуры ремонта передатчика

осмотр

1. 1
   Убедитесь, что красный свет мигает, когда на передатчике нажата кнопка блокировки или разблокировки двери.
2. 2
   Извлеките аккумулятор и проверьте напряжение, если красный индикатор не мигает.

   Стандартное напряжение: 3В



3. 3
   Вставьте батарею (А) в тестер (09954-2p100).



4. 4
   Нажмите кнопку проверки, и если на экране отображается «0,00», это означает, что напряжение батареи составляет 2 В или меньше.
5. 5
   Если на экране отображается «L», это означает, что батарея разряжена и ее необходимо заменить.
6. 6
   Во избежание разряда электричества отключите питание тестера.
7. 7
   Если напряжение низкое, замените батарею передатчика на новенький. Затем попробуйте запереть и открыть двери с помощью передатчика. нажатием кнопки блокировки или разблокировки пять или шесть раз.
8. 8
   Если двери запираются и отпираются, передатчик исправен, но если двери не закрываются и не открываются, зарегистрируйте код передатчика, затем попробуйте для блокировки и разблокировки дверей.
9. 9
   Если двери запираются и отпираются, передатчик исправен, но если двери не запираются и не отпираются, замените передатчик.

Регистрация кода передатчика (с помощью Code Saver)

1. 1
   Открытая дверь.
2. 2
   Подключите POWER (B+) и GND, сигнальную линию Code Saver.
3. 3
   Если соединение нормальное, активируется сигнальная линия и загорается КРАСНЫЙ светодиод.
4. 4
   Если ПО Code Saver включено, данные будут передаваться по сигнальной линии.
5. 5
   BCM переходит в режим сохранения кода, когда он получает данные от устройства сохранения кода и отправляет сигнал запуска сохранения кода по сигнальной линии.
6. 6
   Code Saver включает зеленый светодиод, когда получает сигнал запуска сохранения кода.
7. 7
   Когда вы нажимаете кнопку блокировки или разблокировки передатчика, BCM сохраняет коды.
8. 8
   Если есть 2 передатчика для сохранения кода, зарегистрируйтесь, выполнив пункт 7).
9. 9
   Если программное обеспечение Code Saver выключено или отключено, режим Code Saver завершится.

Регистрация кода передатчика (с использованием GDS)

1. 1
   Подсоедините DLC-кабель GDS к разъему канала передачи данных (16 контактов) на нижней панели подушки безопасности со стороны водителя, включите питание GDS.



2. 2

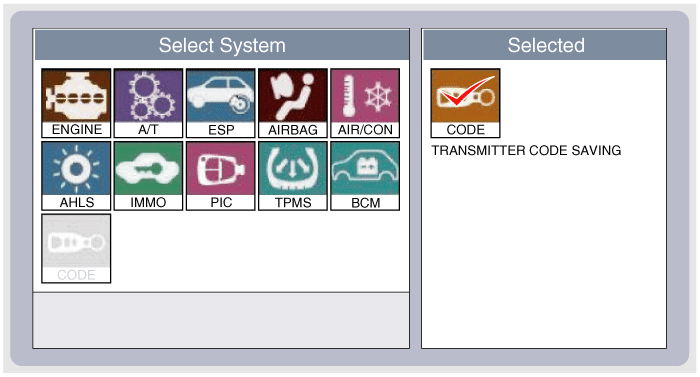

   Выберите модель автомобиля, а затем выполните «СОХРАНЕНИЕ КОДА».



3. 3

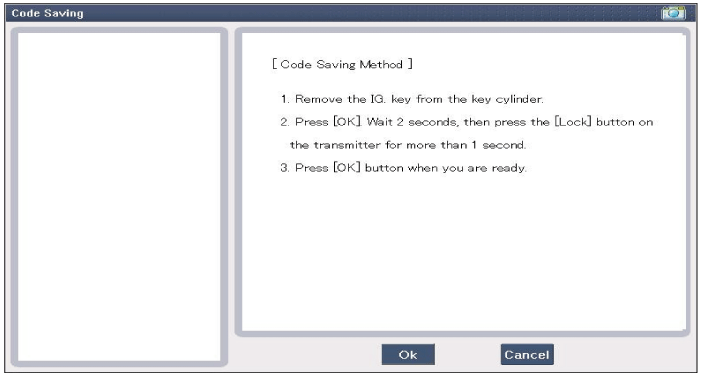

   После выбора меню «СОХРАНЕНИЕ КОДА» нажмите кнопку «ВВОД», после чего экран будет показан ниже.



4. 4

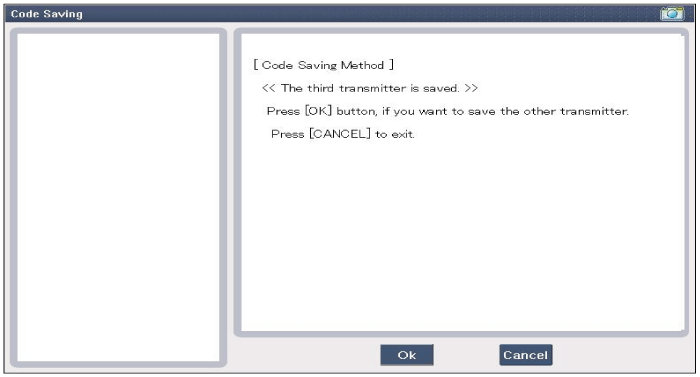

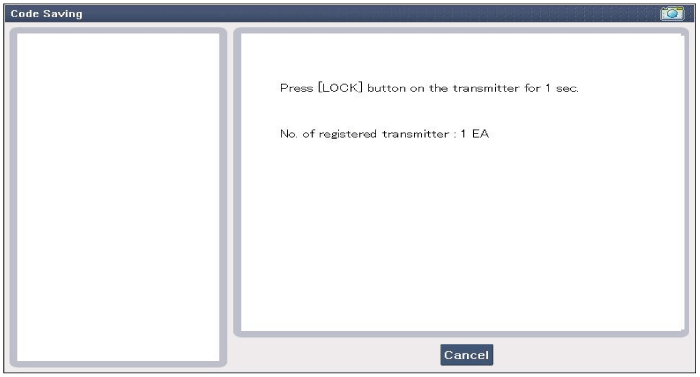

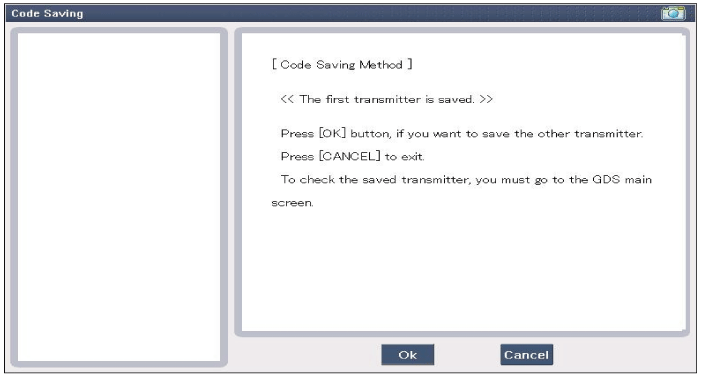

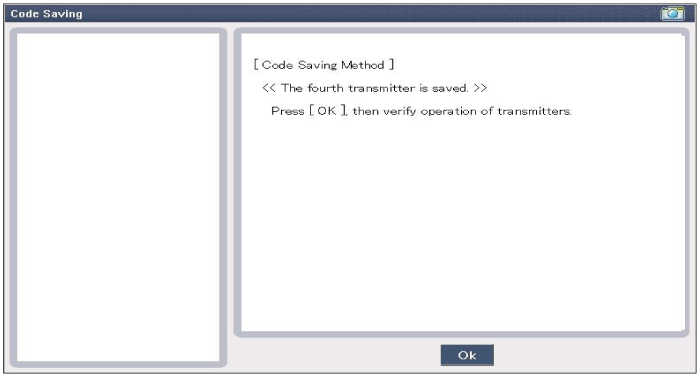

   После извлечения ключа зажигания из цилиндра ключа нажмите Клавиша «ВВОД» для перехода к следующему режиму сохранения кода. Выполните шаги 1 до 4, после чего сохранение кода завершено.
