Карданный вал и ось

Компоненты переднего карданного вала и расположение компонентов

Место в руководстве: Карданный вал и ось
Общая информация — 1Механическая система двигателя — 44Электрическая система двигателя — 45Система контроля выбросов — 24Управление двигателем/топливная система — 93Система сцепления — 13Механическая коробка передач — 18Автоматическая трансмиссия — 87Система полного привода (4WD) — 26Карданный вал и ось — 29Подвесная система — 35Рулевая система — 20Сдержанность — 47Тормозная система — 36Кузов (внутри и снаружи) — 53Электрическая система кузова — 202Отопление, вентиляция, кондиционирование — 58
~1мин чтения

Компоненты

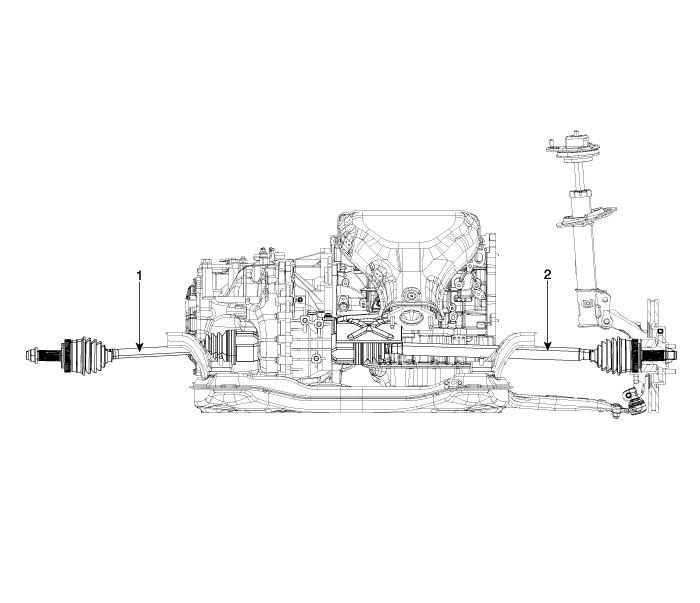

[ТЕТА II 2.4 2WD]

1. Карданный вал (левый) 2. Приводной вал (правый)

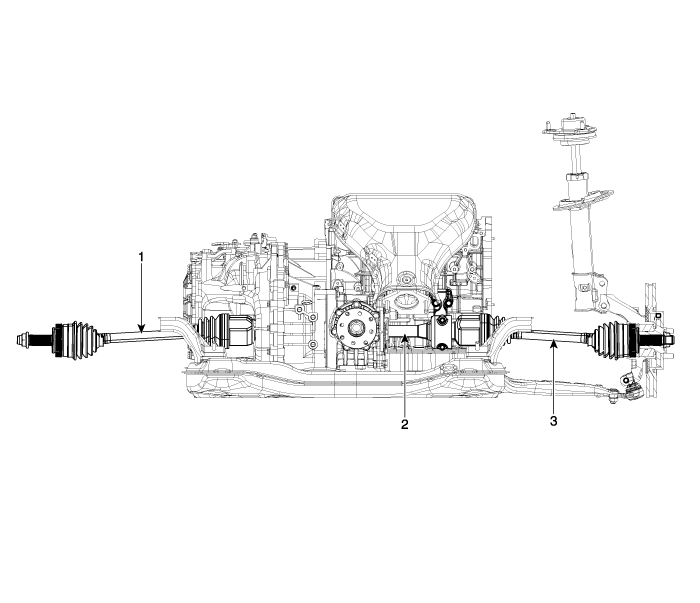

[NU 2.0 / ТЕТА II 2.4 4WD]

1. Карданный вал (левый)
2. Кронштейн подшипника внутреннего вала		 3. Приводной вал (правый)

Компоненты

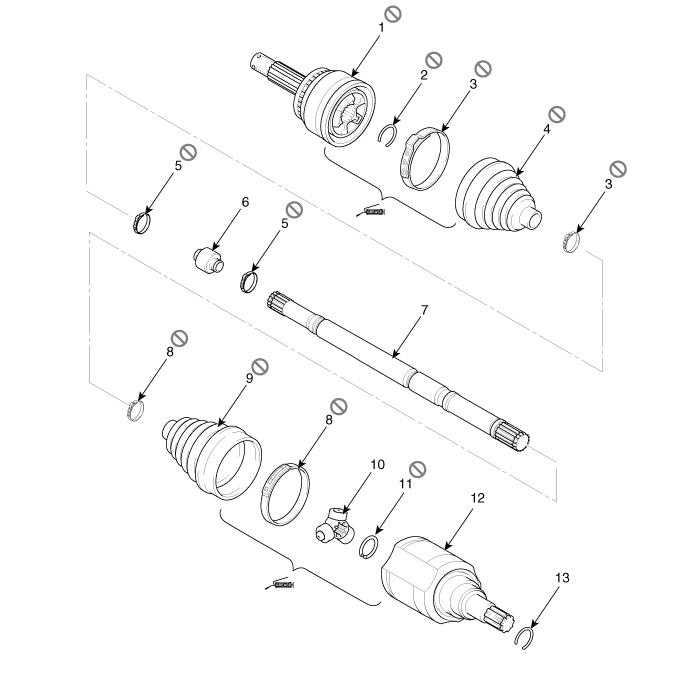

[левый]

1. Сборка БЖ
2. Клип
3. Ремешок для обуви BJ
4. Сапоги для минета
5. Лента динамического демпфера
6. Динамический демпфер
7. Вал		 8. Ремешок для ботинок TJ
9. Ботинок TJ
10. Паук в сборе
11. Стопорное кольцо
12. Корпус ТЖ
13. Стопорное кольцо

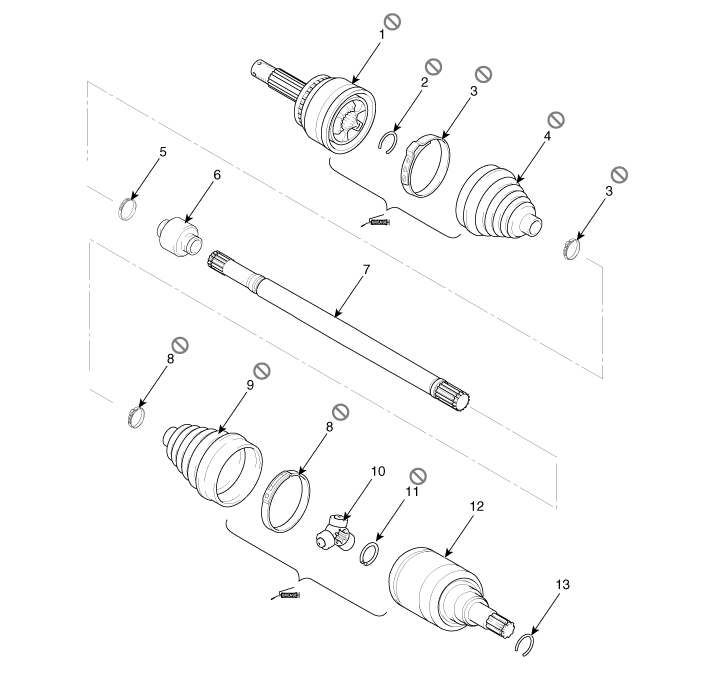

[Правый]

1. Сборка БЖ
2. Клип
3. Ремешок для обуви BJ
4. Сапоги для минета
5. Лента динамического демпфера
6. Динамический демпфер
7. Вал		 8. Ремешок для ботинок TJ
9. Ботинок TJ
10. Паук в сборе
11. Стопорное кольцо
12. Корпус ТЖ
13. Стопорное кольцо
