Hyundai Tucson: приводной вал в сборе / расположение компонентов и компонентов карданного шарнира
| Компоненты |

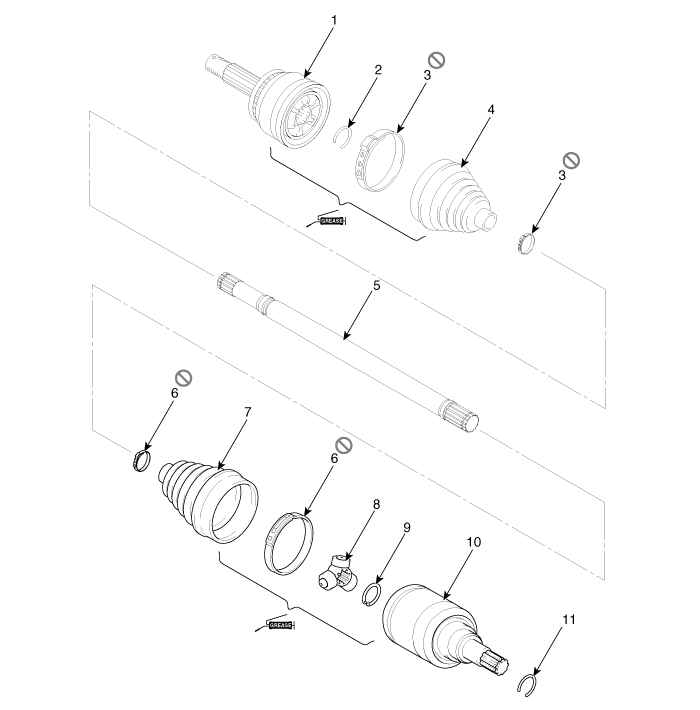

| [левый] |
|
1. Сборка БЖ
2. Стопорное кольцо BJ 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Вал
6. Ремешок для ботинок TJ 7. Ботинок TJ 8. Паук в сборе |
9. Стопорное кольцо
10. Корпус ТЖ 11. Стопорное кольцо корпуса |

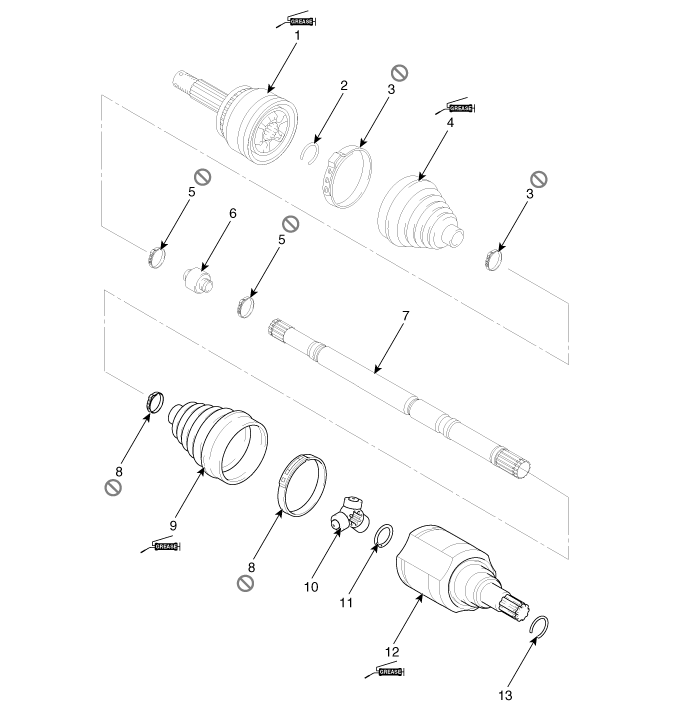

| [Правый] |
|
1. Сборка БЖ
2. Стопорное кольцо BJ 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Лента динамического демпфера
6. Динамический демпфер 7. Вал 8. Ремешок для ботинок TJ |
9. Ботинок TJ
10. Паук в сборе 11. Стопорное кольцо 12. Корпус ТЖ |
13. Стопорное кольцо корпуса
|
Процедуры ремонта переднего карданного вала
Удаление
1.
Снимите переднее колесо и шину (А) с передней ступицы.
Момент затяжки:
88,2 ~ 107,8 Н·м (9,0 ~ 11,0 кгс·м, 65,0 ~ 79,5 фунт-фут)
Будьте осторожны, чтобы не повредить...
Процедуры ремонта суставов TJ
Удаление
•
На шарнир карданного вала необходимо нанести специальную смазку. Не заменяйте смазку другим типом.
•
Ремешок багажника следует заменить на новый на...
