Hyundai Tucson: система передней подвески / компоненты передней стойки в сборе и расположение компонентов

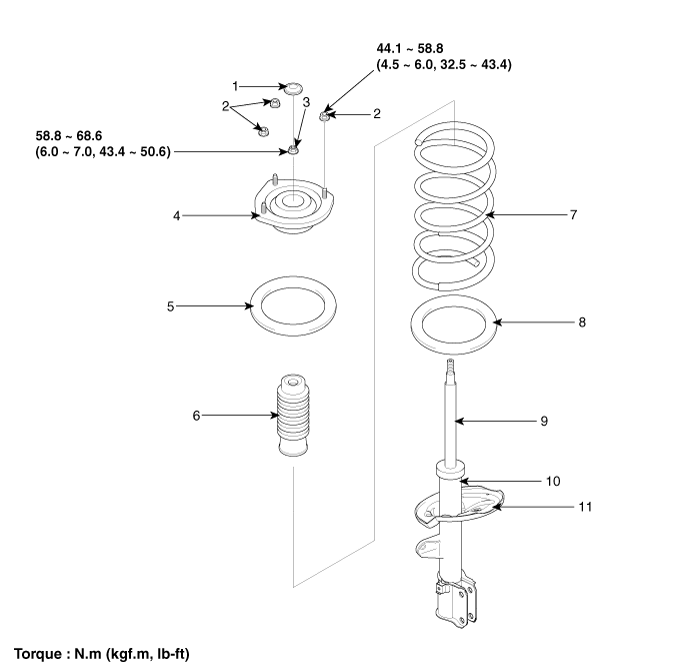

| Компоненты |
|
1. Пылезащитный чехол
2. Верхняя крепежная гайка 3. Самоконтрящаяся гайка 4. Изолятор |
5. Пружинная верхняя накладка
6. Пылезащитный чехол стойки и резиновый бампер. 7. Спиральная пружина 8. Пружинная нижняя накладка |
9. Шток поршня
10. Стойка в сборе 11. Пружина нижнего сиденья |
Компоненты и расположение компонентов
Компоненты
1. Подрамник 2. Рулевой редуктор 3. Передний стабилизатор поперечной устойчивости4. Передний нижний рычаг5. Передний мост6. Передняя стойка в сборе 7. Приводной вал...
Процедуры ремонта передней стойки в сборе
Замена
1.
Снимите переднее колесо и шину.
Момент затяжки :
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)
Будьте осторожны, чтобы не повредить болты ступицы...
Дополнительная информация:
Hyundai Tucson (LM) 2010-2015 Руководство по обслуживанию: Процедуры ремонта блока управления ESC
Удаление
1.
Выключите зажигание.
2.
Отсоедините тормозные трубки от HECU, отвернув гайки против часовой стрелки с помощью гаечного ключа.
Момент затяжки :
ABS: 12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)
ESC: 18,6 ~ 22,6 Н·м (1,9 ~ 2,3 кгс·м, 13,7 ~ 16,6 фунт-фут)
[левый руль]
[Правый руль]
...
Hyundai Tucson (LM) 2010-2015 Руководство по обслуживанию: Компоненты кабеля управления и расположение компонентов
Компоненты
1. Ручка рычага переключения передач2. Рычаг переключения передач в сборе3. Выберите кабельную сборку4. Трос переключения передач в сборе
...
