Hyundai Tucson: отопитель / компоненты отопителя и расположение компонентов

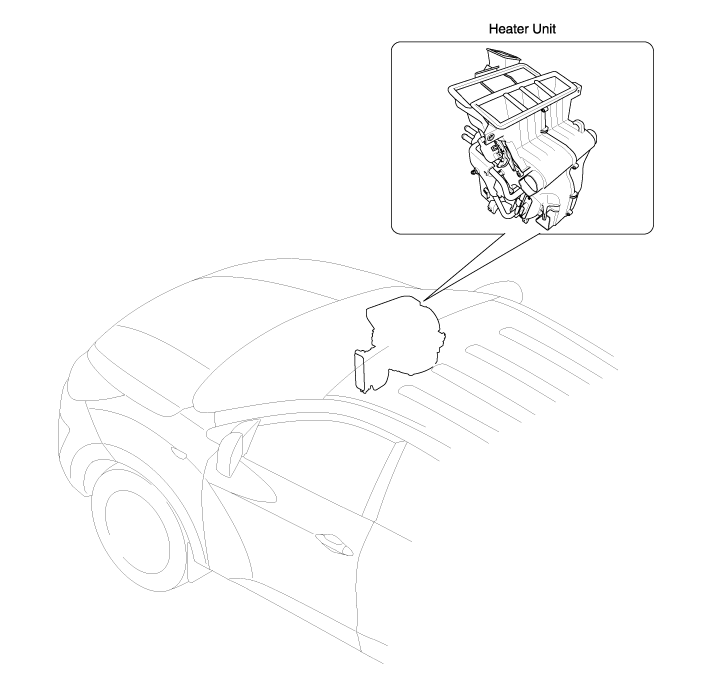

| Расположение компонента |
| Компоненты |
|

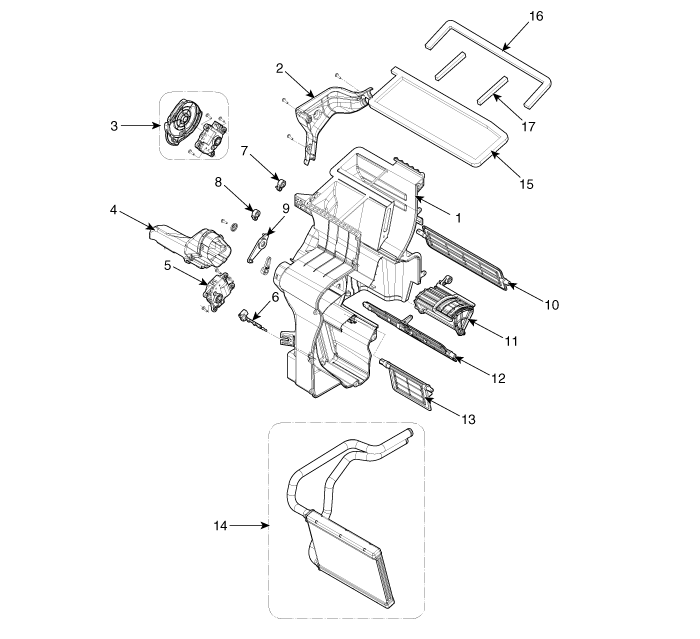

1. Корпус обогревателя (левый)
2. Крышка радиатора нагревателя 3. Активатор режима 4. Душевой канал (левый) 5. Датчик температуры (привод) 6. Датчик испарителя |
7. Дверной рычаг защиты
8. Рычаг вентиляционной дверцы 9. Ножной вспомогательный рычаг 10. Дверь защиты 11. Вентиляционная дверца (левая) 12. Дверь для ног |
13. Mix Door (LH) (автоматический тип)
14. Сердцевина нагревателя 15. Уплотнение воздуховода C 16. Уплотнение воздуховода А 17. Уплотнение воздуховода B |
|

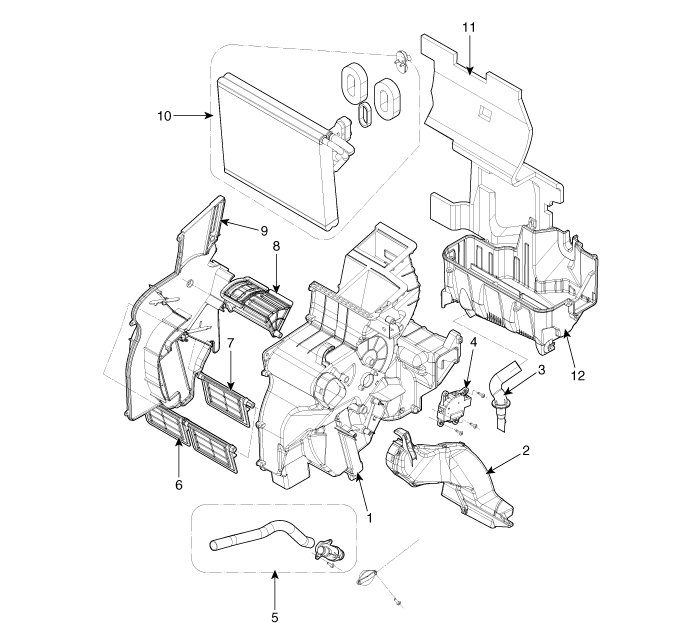

1. Корпус обогревателя (правый)
2. Душевой канал (правый) 3. Сливной шланг 4. Датчик температуры (пассажирский) |
5. Шланг аспиратора (автоматический тип)
6. Mix Door (ручной тип) 7. Mix Door (RH) (автоматический тип) 8. Вентиляционная дверца (правая) |
9. Слепой случай
10. Сердечник испарителя 11. Пэд NVH 12. Нижний корпус отопителя |
Обогреватель
...
Процедуры ремонта отопителя
Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Соберите хладагент с помощью станции регенерации/рециркуляции/зарядки.
3.
Когда двигатель остынет, слейте охлаждающую жидкость двигателя...
