Процедуры ремонта привода контроля температуры

осмотр

1. 1
   Зажигание "ВЫКЛ"
2. 2
   Отсоедините разъем привода регулятора температуры.
3. 3
   Убедитесь, что исполнительный механизм регулирования температуры работает в горячее положение при подключении 12В к клемме 3 и заземлению терминал 4. Убедитесь, что привод управления температурой работает в положении охлаждения при подключении в обратном направлении. [Водить машину]



   1. - 2. - 3. Горячая позиция 4. Классная позиция

   5. Масса датчика 6. Сигнал обратной связи 7. 5 В (В пост. тока)

4. 4
   Проверьте напряжение между клеммами 5 и 6 (привод). Спецификация

   Положение двери	Напряжение(5-6)	Обнаружение ошибки
   Макс. охлаждение	0,4 ± 0,15 В	Низкое напряжение: 0,1 В или менее
   Макс. обогрев	4,6 ± 0,15 В	Высокое напряжение: 4,9 В или более


   [Пассажир]



   1. - 2. - 3. Классная позиция 4. Горячая позиция

   5. 5 В (В пост. тока) 6. Сигнал обратной связи 7. Масса датчика

5. 5
   Проверьте напряжение между контактами 6 и 7 (пассажирский). Спецификация

   Положение двери	Напряжение(5-6)	Обнаружение ошибки
   Макс. охлаждение	0,4 ± 0,15 В	Низкое напряжение: 0,1 В или менее
   Макс. обогрев	4,6 ± 0,15 В	Высокое напряжение: 4,9 В или более


   Он будет передавать текущее положение привода на органы управления.
6. 6
   Если измеренное напряжение не соответствует спецификации, замените на заведомо исправный привод контроля температуры и проверьте правильность операция.
7. 7
   Если проблема устранена, замените исполнительный механизм регулирования температуры.

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите левую боковую крышку подушки безопасности (А).



3. 3
   Снимите удлинительную крышку (А).



4. 4
   Снимите нижнюю крышку аварийной подушки (А).



5. 5
   Отсоедините диагностический разъем (А).



6. 6
   Снимите усиливающую панель (А).



7. 7
   Снимите душевой канал (А).



8. 8

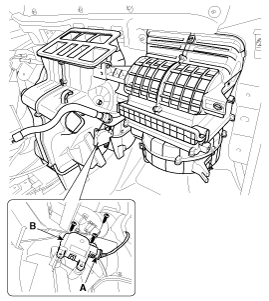

   Отсоедините разъем привода регулятора температуры (А).
9. 9
   Ослабьте крепежный винт и снимите исполнительный механизм регулирования температуры (B). [Водить машину]



10. 10
    Снимите правую удлинительную крышку (А).



11. 11
    Отсоедините демпфер (А) от перчаточного ящика (В).



12. 12
    Снимите подъемник перчаточного ящика (А).



13. 13
    Отсоедините сосну (A), затем снимите перчаточный ящик (B).



14. 14
    Снимите пассажирскую панель аварийной подушки (А).



15. 15
    Снимите корпус перчаточного ящика (А).



16. 16
    Снимите душевой канал (А).



17. 17
    Отсоедините разъем привода регулятора температуры (А)
18. 18
    Ослабьте крепежный винт и снимите исполнительный механизм регулирования температуры (B). [Пассажир]



19. 19
    Установите в порядке, обратном снятию.
