Hyundai Tucson: зеркала с электроприводом/переключатель зеркал с электроприводом Процедуры ремонта

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Электрическая система кузова / Зеркала с электроприводом / Процедуры ремонта переключателя зеркала заднего вида с электроприводом

Удаление
Переключатель зеркала двери водителя
1.
Отсоедините отрицательную клемму аккумулятора.
2.
Снимите обивку передней двери.
(См. группу БД - "Входная дверь")
3.

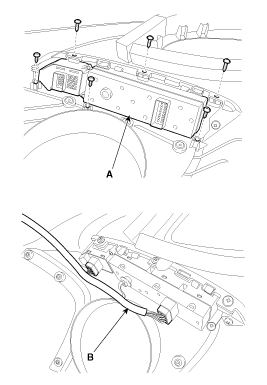

Снимите винты с переключателя электрического стеклоподъемника (А) и разъемов (В).
[левый руль]

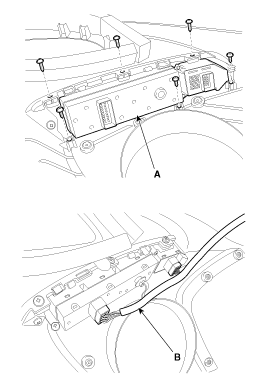

[Правый руль]

4.
Снимите переключатель электрического стеклоподъемника со стороны водителя (А) с обшивки передней двери.
[левый руль]

[Правый руль]

Будьте осторожны, чтобы не повредить крюк при извлечении модуля переключателя.
Монтаж
Переключатель зеркала двери водителя
1.
Установите переключатель электрического стеклоподъемника со стороны водителя и разъемы.
2.
Установить обшивку передней двери.
осмотр
1.
Снимите обивку передней двери и модуль переключателя наружных зеркал с электроприводом (А).
[левый руль]

[Правый руль]

2.
Проверьте целостность цепи между выводами выключателя наружных зеркал с электроприводом в соответствии с таблицей.

Принципиальные схемы переключателя зеркала заднего вида с электроприводом
Принципиальная электрическая схема ...
