Hyundai Tucson: Система смарт-ключа / Компоненты блока смарт-ключа и расположение компонентов

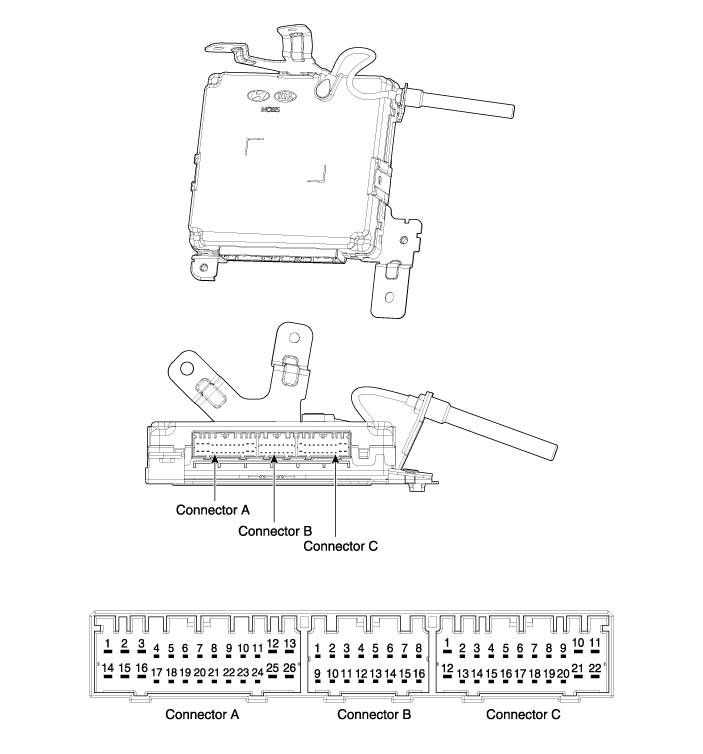

| Компоненты (1) |
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Загрузка V_BAT
|
C_CAN Низкий уровень
|
Земля освещения SSB
|
|
2
|
-
|
C_CAN Высокий
|
Иммо индикатор
|
|
3
|
Силовая земля1
|
-
|
-
|
|
4
|
IGN1
|
Предохранитель стоп-сигнала
|
Питание внутренней антенны №2
|
|
5
|
Реле IGN1
|
Тормозной переключатель
|
Питание внутренней антенны №1
|
|
6
|
АКК
|
Питание антенны иммобилайзера
|
-
|
|
7
|
IGN2
|
-
|
-
|
|
8
|
SSB-переключатель2
|
Скорость колеса
|
Питание внутренней антенны №3
|
|
9
|
-
|
Кнопка переключения драйвера
|
Мощность антенны бампера
|
|
10
|
-
|
-
|
Мощность антенны со стороны пассажира
|
|
11
|
-
|
Внешний зуммер
|
Питание антенны со стороны водителя
|
|
12
|
B_CAN Высокий
|
Положение P/переключатель сцепления
|
SSB светодиод зажигания
|
|
13
|
B_CAN Низкий уровень
|
Начать отзыв
|
Мощность SSB-подсветки
|
|
14
|
ЦП V_BAT
|
Масса антенны иммобилайзера
|
-
|
|
15
|
-
|
-
|
Внутренняя антенна №2 заземление
|
|
16
|
Силовая земля2
|
Светодиод ACC SSB
|
Внутренняя антенна №1 заземление
|
|
17
|
Реле стартера
|
Икс
|
-
|
|
18
|
Реле IGN2
|
-
|
|
|
19
|
Реле АСС
|
Питание внутренней антенны №3
|
|
|
20
|
-
|
Масса антенны на бампере
|
|
|
21
|
-
|
Масса антенны со стороны пассажира
|
|
|
22
|
-
|
Масса антенны со стороны водителя
|
|
|
23
|
об/мин
|
Икс
|
|
|
24
|
EMS COM
|
||
|
25
|
SSB-переключатель1
|
||
|
26
|
Кнопка переключения помощника
|
Процедуры ремонта смарт-ключа
Смарт-ключ
Сохранение кода смарт-ключа
1.
Подсоедините DLC-кабель GDS к разъему канала передачи данных (16 контактов) на нижней панели подушки безопасности со стороны водителя, включите питание GDS.
2.
Выберите модель автомобиля и...
Схемы смарт-ключей
Принципиальная электрическая схема
...
