Hyundai Tucson: система смарт-ключа / процедуры диагностики смарт-ключа

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Электрическая система кузова / Система смарт-ключей / Процедуры диагностического ремонта смарт-ключа

осмотр
Самодиагностика с помощью GDS
Дефекты системы смарт-ключей можно быстро диагностировать с помощью ГДС. GDS быстро управляет приводом, чтобы контролировать входное/выходное значение и самодиагностика.
Следующие три функции будут серьезной проблемой в системе SMART KEY.
1.
Проблема с вводом устройства SMART KEY.
2.
Проблема в блоке SMART KEY.
3.
Проблема с выходом устройства SMART KEY.
Следующие три диагностических решения будут основным процессом решения большинства проблем.
1.
Блок SMART KEY Проблема ввода: диагностика переключателя
2.
Проблема с блоком SMART KEY: диагностика связи
3.
Проблема с выходом блока SMART KEY: диагностика антенны и переключателя
Диагностика переключателя
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели подушки безопасности со стороны водителя, включите питание GDS.
2.

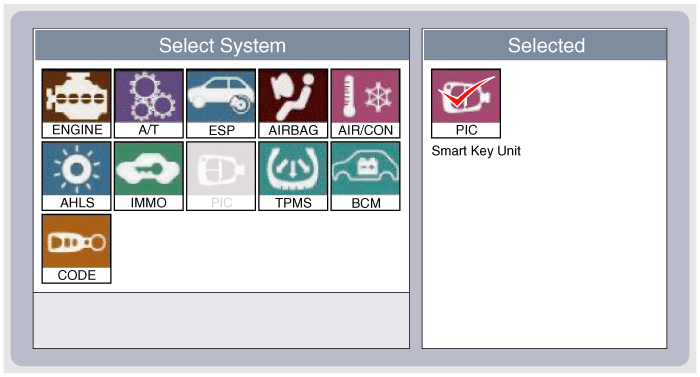

Выберите модель автомобиля, а затем систему SMART KEY.

3.
Выберите «Устройство SMART KEY».
4.

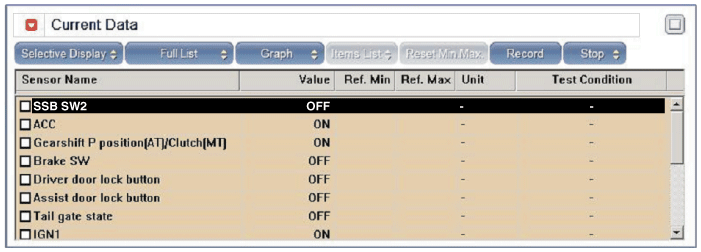

После включения IG выберите «Текущие данные».

5.
Вы можете увидеть положение каждого переключателя на сканере после подключения процесса «текущие данные».
Отображать
Описание
FL Тумблер
ON : Кнопка на ручке двери водителя включена.
FR Тумблер
ON : Кнопка на вспомогательной ручке двери включена.
Магистральный переключатель
ON : Кнопка внешней линии включена.
Положение шестерни P
ON: Рычаг переключения передач находится в положении P.
IGN 1
ON: переключатель IGN находится в положении IG.
АКК
ON: переключатель IGN находится в положении ACC.
Нажимной переключатель
ON : Нажимной переключатель включен.
Внешний зуммер
ВКЛ : Зуммер включен.

Диагностика связи с GDS (самодиагностика)
1.
Диагностика связи проверяет, что все связанные компоненты работают нормально.
2.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
3.

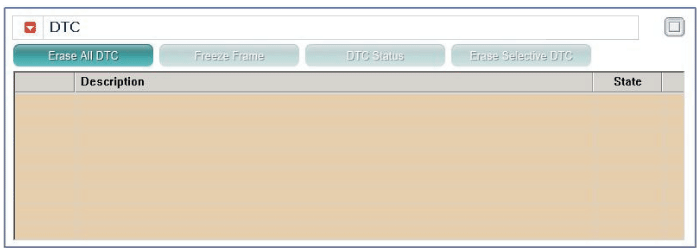

После включения зажигания выберите «DTC».

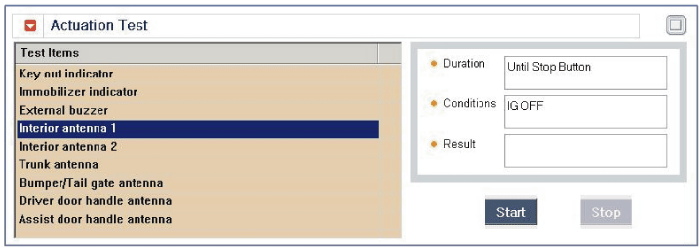

Диагностика срабатывания антенны
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.

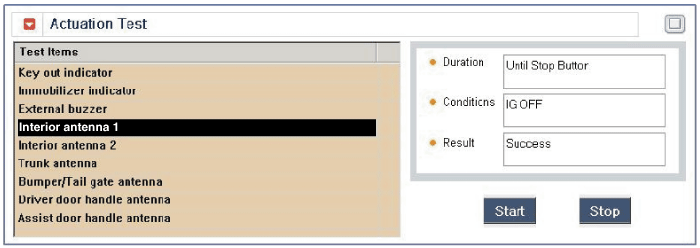

После включения зажигания выберите «ПРОВЕРКА ПРИВОДА».

3.
Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.

4.
Если светодиод смарт-ключа мигает, смарт-ключ исправен.
5.
Если светодиод смарт-ключа не мигает, проверьте напряжение батареи смарт-ключа.
6.
Активация антенны
А.
ИНТЕРЬЕР Антенна 1
Б.
ИНТЕРЬЕР Антенна 2
С.
Магистральная антенна
Д.
БАМПЕР/Антенна
Э.
DRV_DR Антенна
Ф.
Антенна AST_DR

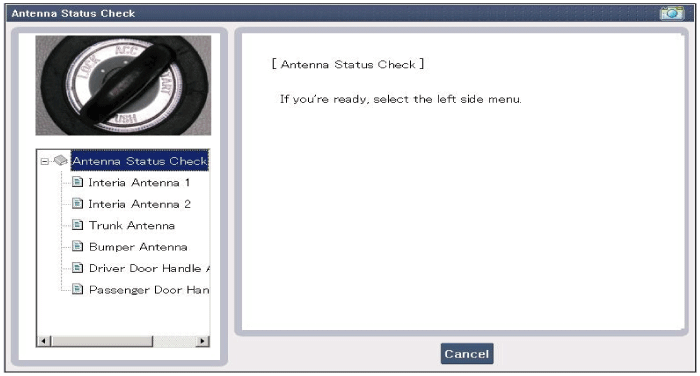

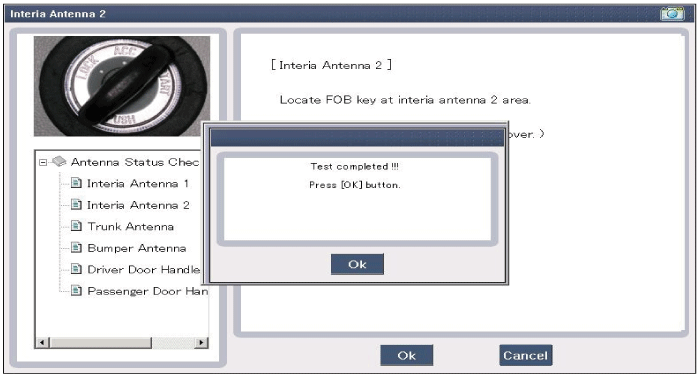

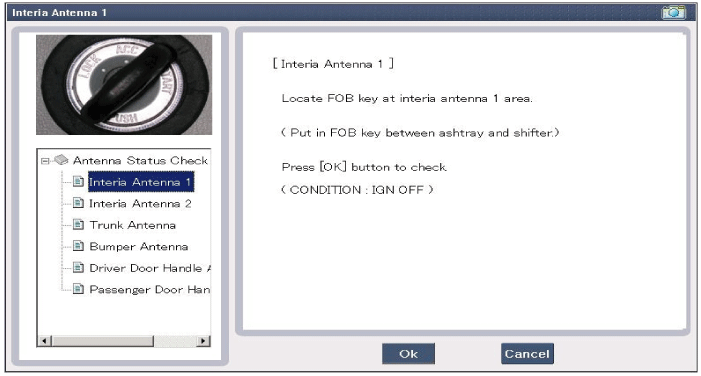

Проверка состояния антенны
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.

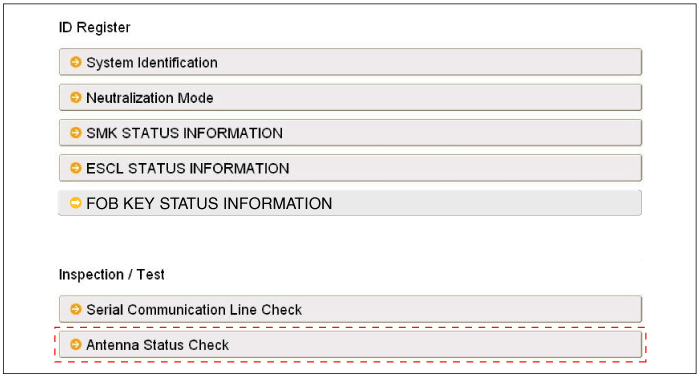

Выберите «Проверка состояния антенны».

3.
После включения IG выберите «Проверка состояния антенны».

4.
Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.

5.
Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник работают нормально.
6.
Состояние антенны
А.
ИНТЕРЬЕР Антенна 1
Б.
ИНТЕРЬЕР Антенна 2
С.
Магистральная антенна
Д.
БАМПЕР/Антенна
Э.
DRV_DR Антенна
Ф.
Антенна AST_DR

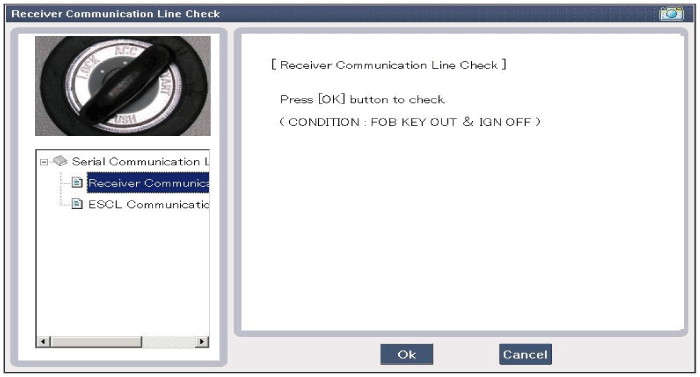

Проверка состояния последовательной связи
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.
Выберите «Проверка последовательной линии связи».

3.
После включения зажигания выберите «Проверка линии связи приемника».

4.
Проверьте линию последовательной связи с помощью GDS.
5.

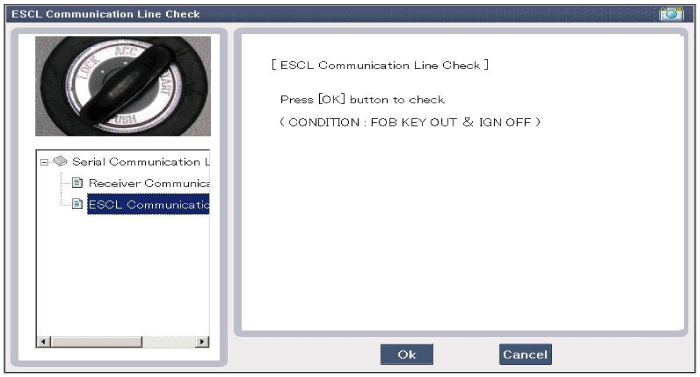

Если линия связи приемника работает нормально, проверьте «Проверка линии связи ESCL».

6.
Если смарт-ключ работает нормально, связь блока смарт-ключа, внешнего приемника и ESCL в норме.
7.
Если смарт-ключ работает ненормально, проверьте следующие элементы.
А.
Отключение или отсутствие ответа внешней линии связи приемника.
Б.
Отключение линии связи внешнего приемника и заземление.
С.
Отключение ESCL или отсутствие ответа
Д.
Отключение ESCL и заземление
Проверка срабатывания внутренней антенны
1.
Установите смарт-ключ в следующей зоне затемнения и проверьте, включено ли зажигание.

2.
Если зажигание включено, антенна работает нормально.
3.
Проверьте режим зажигания внутренней антенны.
4.
Установите смарт-ключ в следующей области затемнения и активируйте антенну. Убедитесь, что светодиод смарт-ключа мигает.

5.
Если светодиод смарт-ключа не мигает, проверьте антенну в тени.

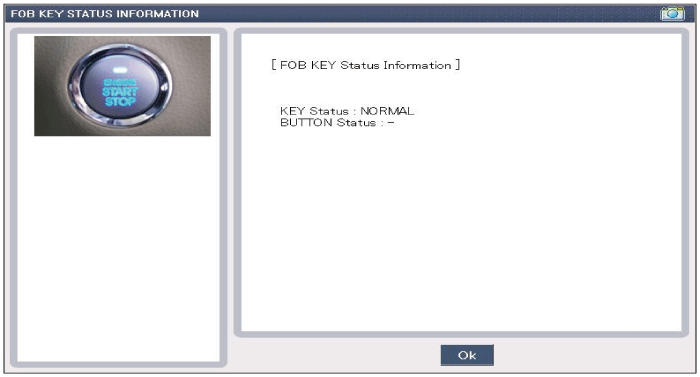

Проверка статуса FOB
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.

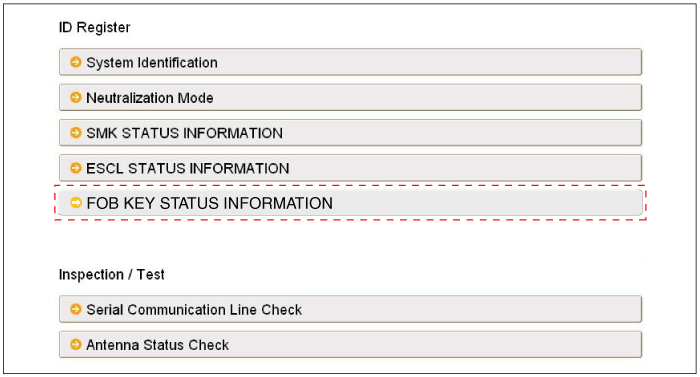

После ВКЛЮЧЕНИЯ ЗАЖИГАНИЯ выберите «ИНФО СОСТОЯНИЯ КЛЮЧА брелка».

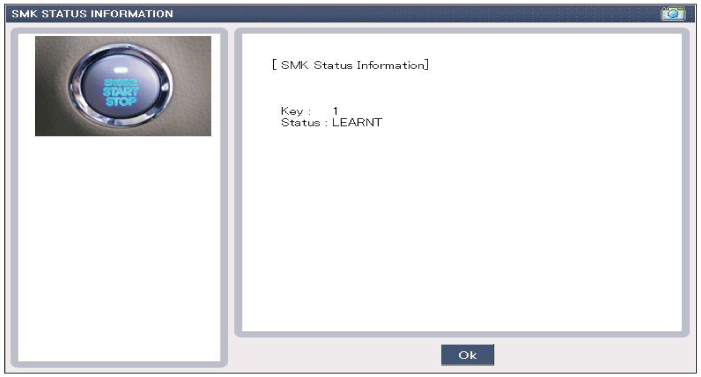

Проверка состояния смарт-ключа
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.
После включения зажигания выберите «SMK STATUS INFO».

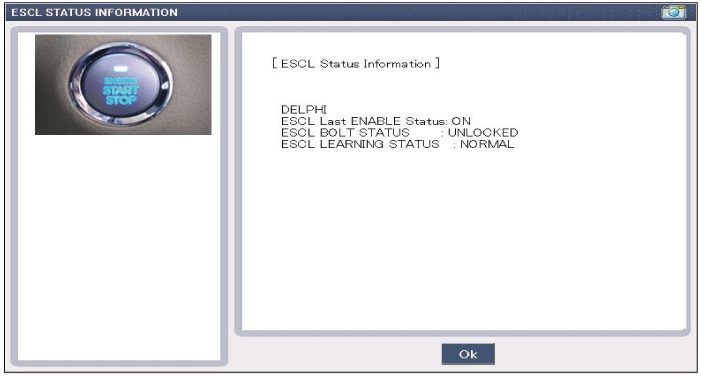

Проверка статуса ESCL
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.
После IGN ON выберите «ESCL STATUS INFO».

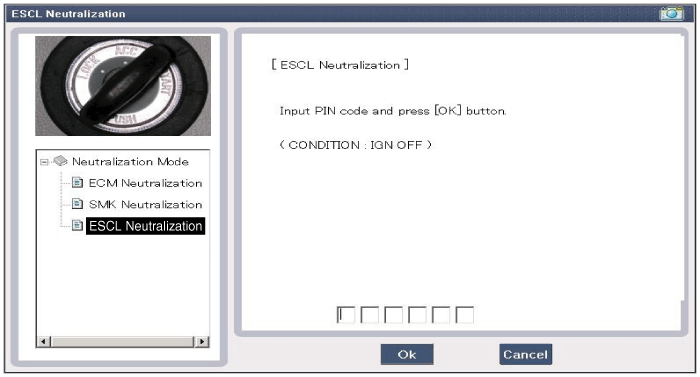

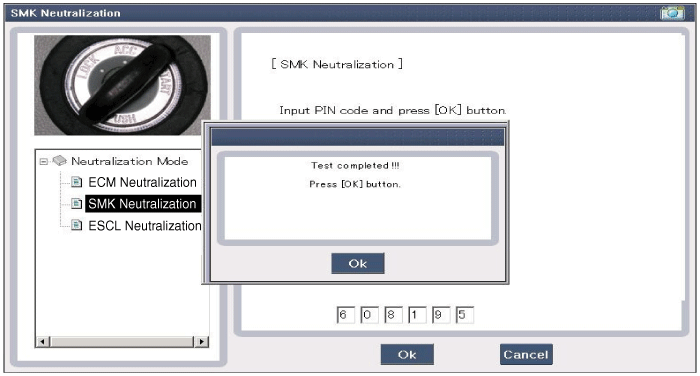

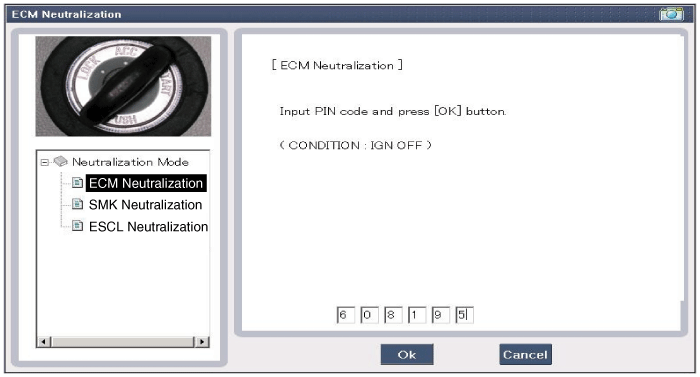

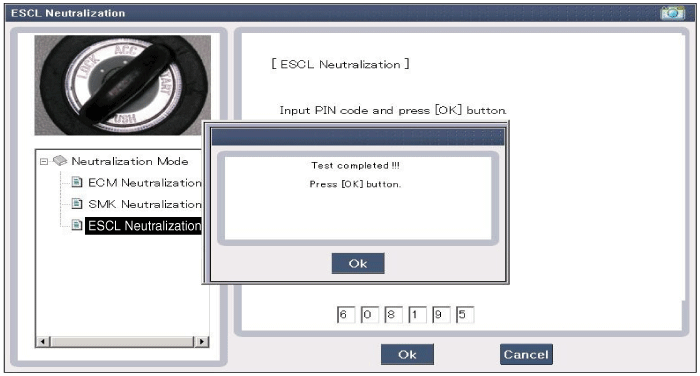

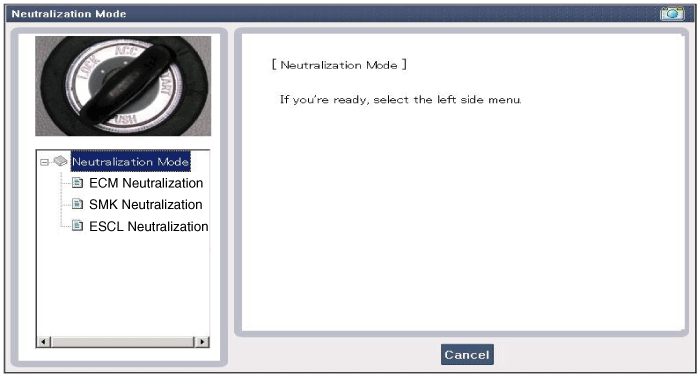

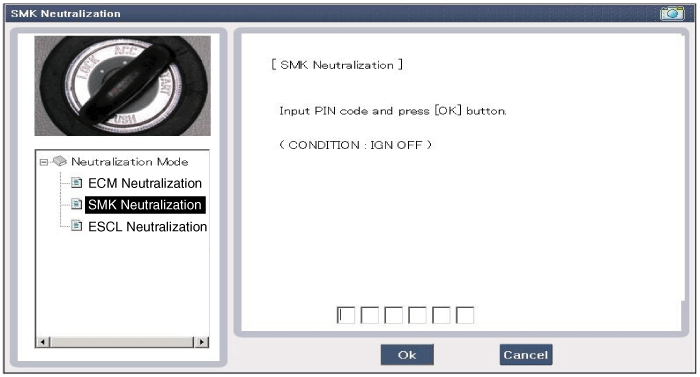

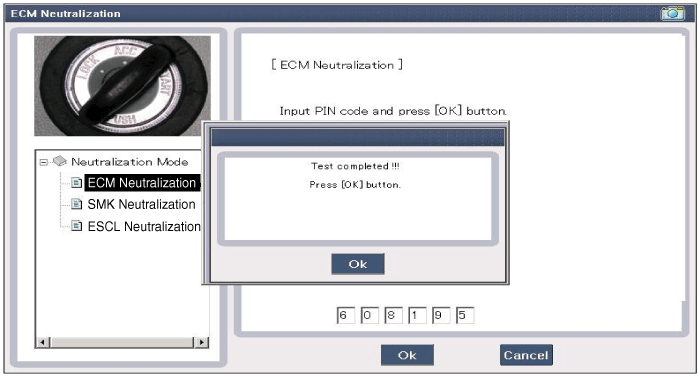

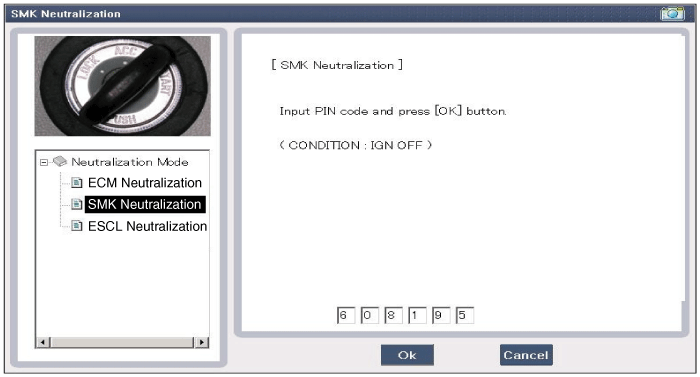

Проверка статуса нейтрализации
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.

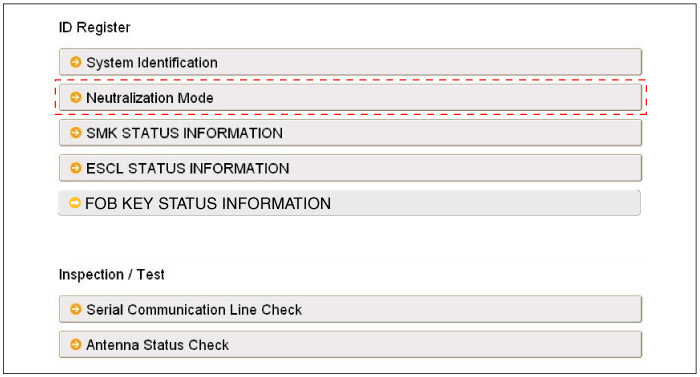

После IGN ON выберите «Режим нейтрализации».

Список входных переключателей
Нет
Имя элемента
Единица
1
SSB-переключатель2
-
2
АКК
-
3
IGN1
-
4
Положение шестерни «P»
-
5
Тормозной переключатель
-
6
Кнопка блокировки двери FL
-
7
Кнопка блокировки двери FR
-
8
Переключатель крышки багажника
-
9
Напряжение батареи
-
10
Напряжение генератора
-
11
KEY out Индикаторная лампа
-
12
Лампа иммобилайзера
-
13
Внешний зуммер
-
14
ESCL включить
-

Список приводов
Нет.
Имя элемента
Состояние
1
Иммо.индикаторная лампа
Включение зажигания
Двигатель выключен
2
Внешний зуммер
Включение зажигания
Двигатель выключен
3
Внутренняя антенна 1 активна
Включение зажигания
Двигатель выключен
4
Внутренняя антенна 2 активна
Включение зажигания
Двигатель выключен
5
Магистральная антенна активна
Включение зажигания
Двигатель выключен
6
Антенна бампера активна
Включение зажигания
Двигатель выключен
7
DRV DR Антенна активна
Включение зажигания
Двигатель выключен
8
Антенна AST DR активна
Включение зажигания
Двигатель выключен

Процедуры ремонта блока смарт-ключа
