Kia Cadenza: Индикаторы и датчики / Компоненты комбинации приборов и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
Индикаторы и датчики
/ Компоненты комбинации приборов и расположение компонентов
| Компоненты |

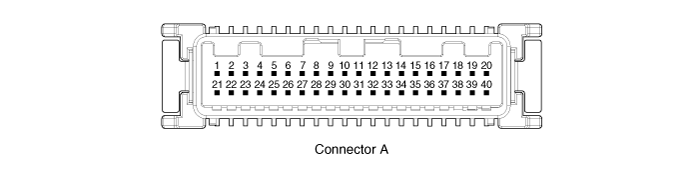

Информация о выводах разъема
|
Нет.
|
Описание
|
Нет.
|
Описание
|
|
1
|
Подушка безопасности (+)
|
21
|
Сумка АИГ (-)
|
|
2
|
Выключатель отключения (+)
|
22
|
Выход динамика (+)
|
|
3
|
Переключатель круиза (+)
|
23
|
Выход динамика (-)
|
|
4
|
Нижний переключатель реостата (-)
|
24
|
Выключатель отключения (-)
|
|
5
|
Переключатель реостата вверх (-)
|
25
|
Выход ВС 4П (-)
|
|
6
|
Давление масла (-)
|
26
|
Выход AT R (+)
|
|
7
|
Индикатор омывателя (-)
|
27
|
Выход AT P (+)
|
|
8
|
Заряд батареи (-)
|
28
|
Выход с фиксатором (+)
|
|
9
|
Индикатор H/SWHL (+)
|
29
|
Иммобилайзер (-)
|
|
10
|
Выключатель тормозного масла (-)
|
30
|
ММ CAN высокий
|
|
11
|
Активный переключатель ECO (-)
|
31
|
ММ CAN низкий
|
|
12
|
Переключатель режимов движения (-)
|
32
|
C CAN низкий уровень
|
|
13
|
Выход AT D (+)
|
33
|
C CAN высокий
|
|
14
|
Топливо (+)
|
34
|
Выход N (+)
|
|
15
|
Выход AT S (+)(AT)
|
35
|
Освещение (-)
|
|
16
|
Топливо (-)
|
36
|
P земля
|
|
17
|
-
|
37
|
S земля
|
|
18
|
Сигнал состояния стекла (-)
|
38
|
-
|
|
19
|
-
|
39
|
ИГН 1 (+)
|
|
20
|
Освещение (+)
|
40
|
Батарея (+)
|
Компоненты и расположение компонентов

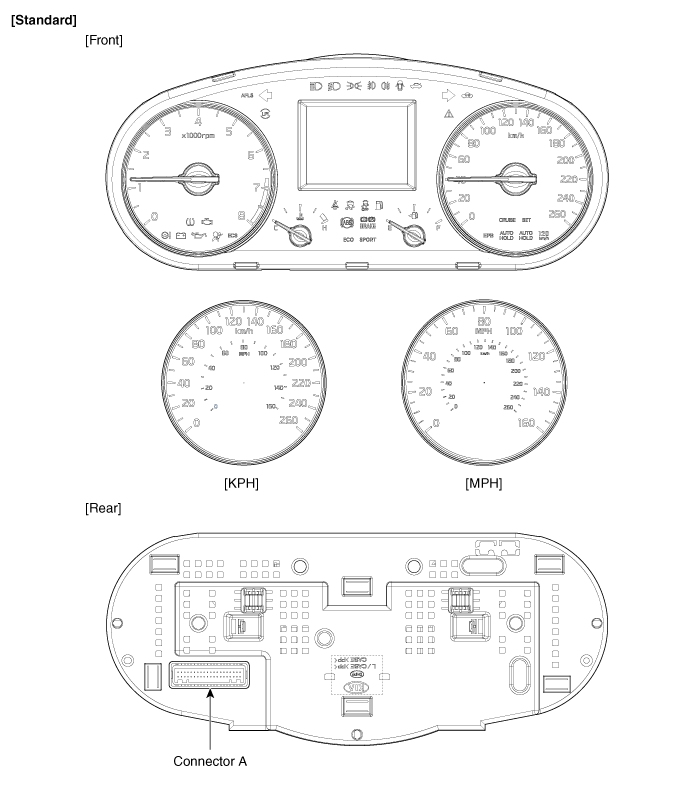

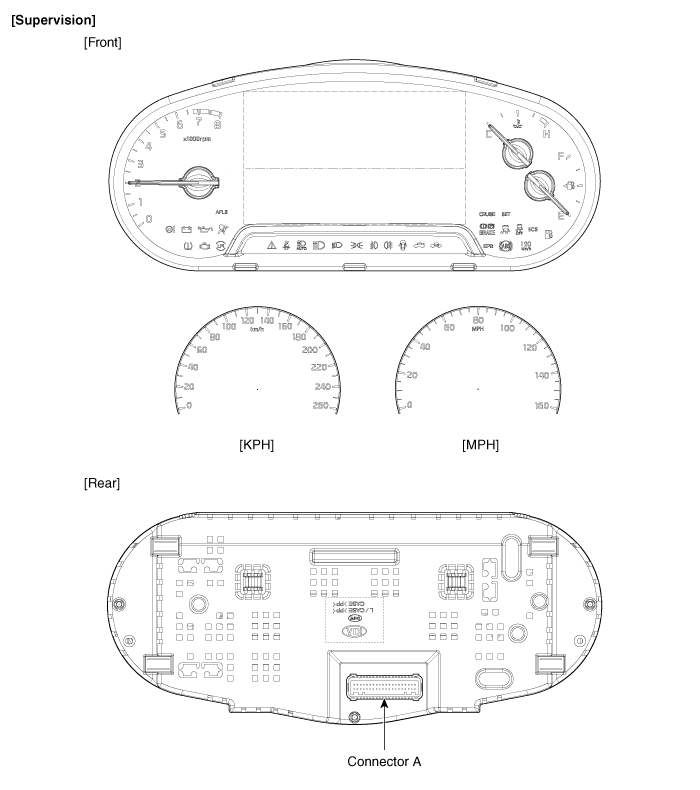

Расположение компонента
1. Комбинация приборов в сборе2. Выключатель ремня безопасности3. Датчик скорости автомобиля4. Датчик температуры охлаждающей жидкости двигателя5. Датчик давления масла6. Сигнализатор уровня тормозной жидкости7. Парковка ...
Схема комбинации приборов
Принципиальная электрическая схема
...
Дополнительная информация:
Руководство по обслуживанию Kia Cadenza YG 2016-2023: Порядок ремонта датчика температуры масла в коробке передач
осмотр 1. Выключите зажигание. 2. Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор») 3. Отсоедините разъем электромагнитного клапана (А). 4. Измерьте сопротивление между клеммой + (9) и клеммой - (13). 5. Убедитесь, что сопротивление i ...
