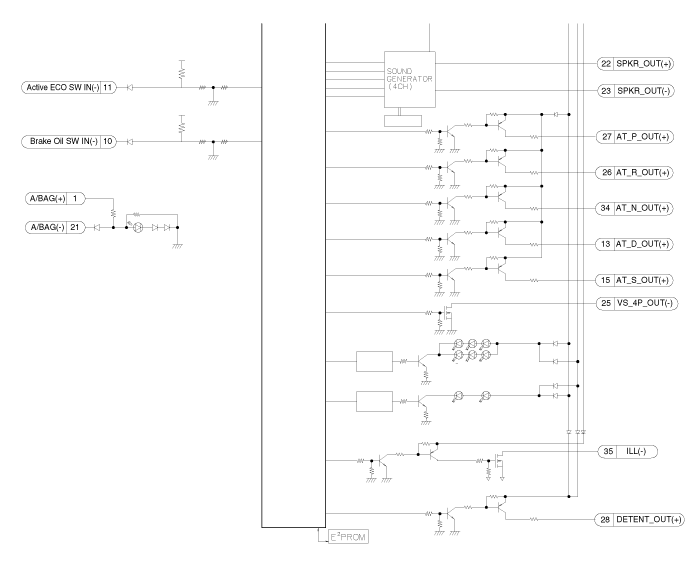

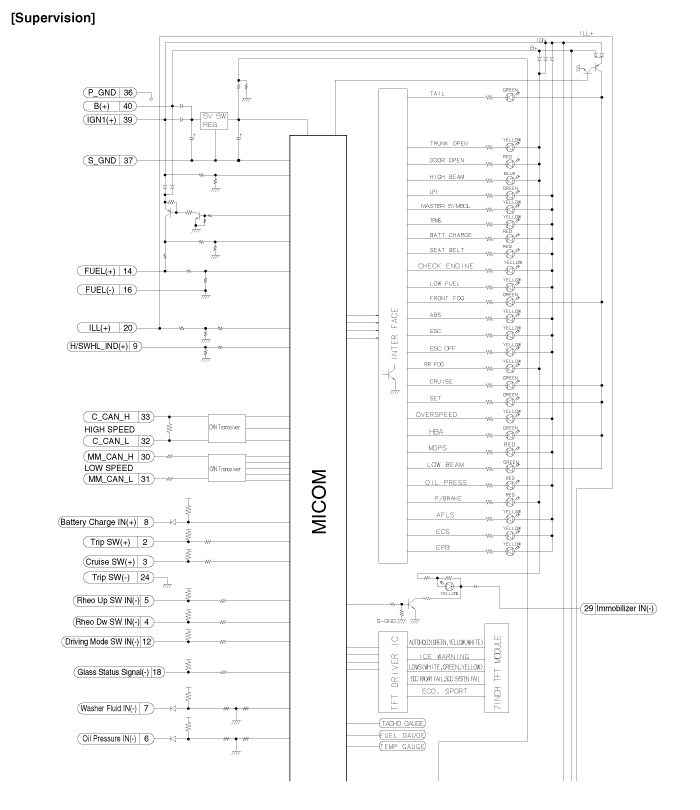

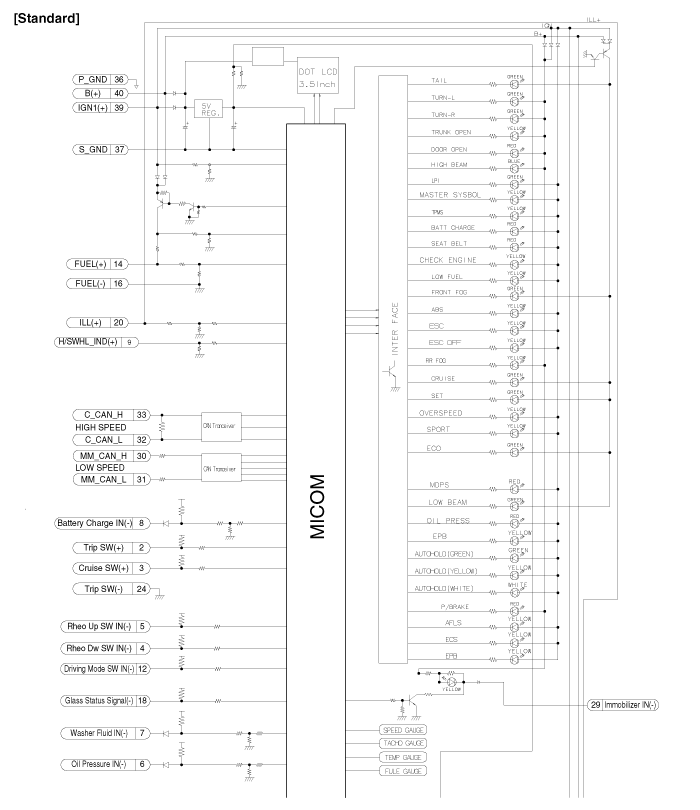

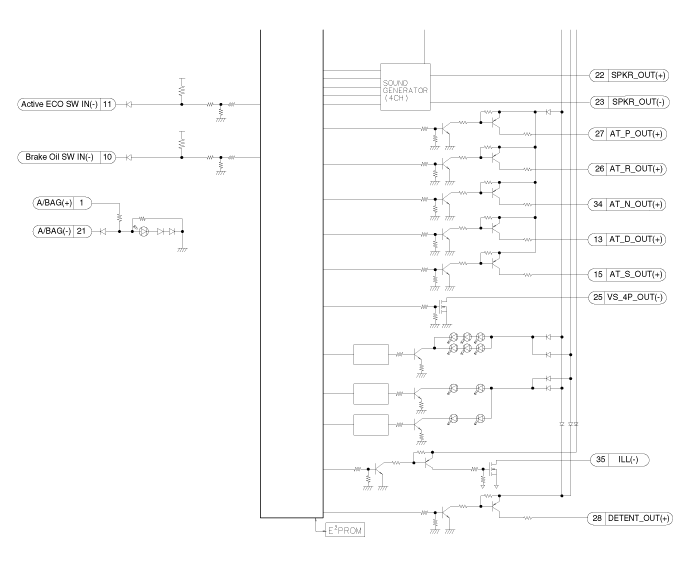

Kia Cadenza: индикаторы и датчики / схемы комбинации приборов

Компоненты комбинации приборов и расположение компонентов

Компоненты Информация о выводах разъема No.DescriptionNo.Description1Подушка безопасности (+)21Подушка безопасности (-)2Выключатель отключения (+)22Выход динамика (+)3Переключатель круиза (+)23Выход динамика (-)4Выключатель реостата вниз (-)24Tri ...

Процедуры ремонта комбинации приборов

осмотр Спидометр 1. Отрегулируйте давление в шинах до указанного уровня. 2. Загоните автомобиль на тестер спидометра. Используйте противооткатные упоры (A) по мере необходимости. 3. Проверьте, есть ли спец...
