Kia Cadenza: Гидравлическая система / Компоненты масляного насоса и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Автоматическая трансмиссия
/
Гидравлическая система
/ Компоненты масляного насоса и их расположение

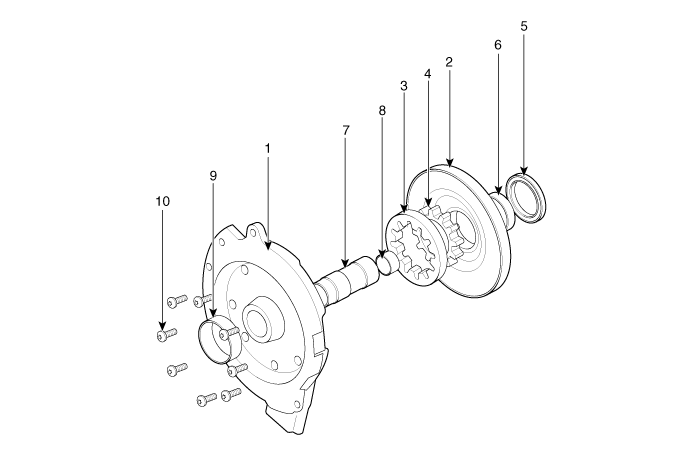

| Компоненты |
|
1. Узел опоры реактивного вала
2. Корпус масляного насоса 3. Ведомая шестерня 4. Привод 5. Сальник |
6. Буш-жилье
7. Реакционный вал 8. Втулка - реактивный вал 9. Рукав 10. Болт |

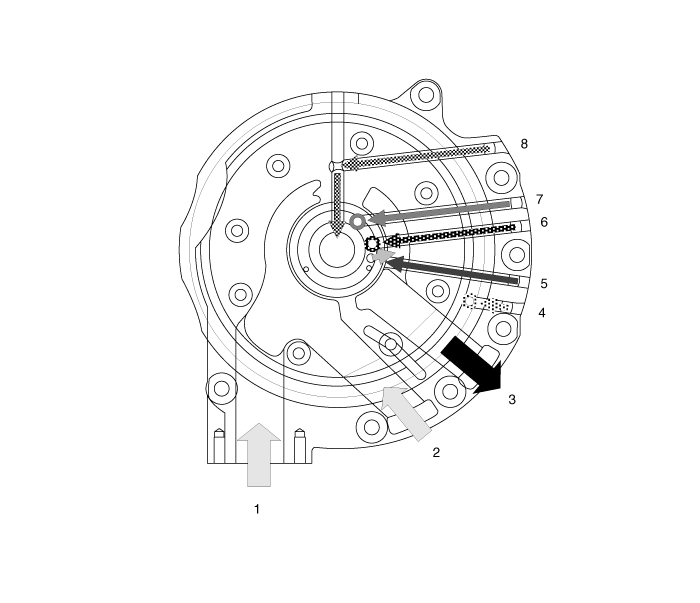

Схема работы масляного насоса
|
1. Вдох (масляный фильтр)
2. Вдох (корпус клапана) 3. Выход 4. 26/В рабочее давление |
5. Рабочее давление 35R/C
6. Смазка 7. Выровняйте рабочее давление сцепления. 8. Отмена сцепления в линию |
Описание и работа масляного насоса
Описание
Масляный насос встроен как единое целое с тормозом 26.
камера. Вращение насоса создает гидравлическое давление, необходимое для
смазка различных частей трансмиссии ...
Компоненты жидкости и расположение компонентов
Расположение компонентов
1. Отверстие для впрыска (болт с проушиной) 2. Пробка уровня масла 3. Пробка сливного отверстия...
