Kia Cadenza: Процедуры ремонта дверных замков с электроприводом / выключателя дверного замка с электроприводом

Kia Cadenza YG 2016-2023 Руководство по ремонту / Электрическая система кузова / Замки с электроприводом / Процедуры ремонта выключателя дверного замка с электроприводом

осмотр

Диагностика с помощью GDS

1.	Он сможет диагностировать дефекты DDM/ADM с помощью GDS. быстро. GDS может принудительно управлять приводом, входное/выходное значение контроль и самодиагностика.

2.	Выберите модель и "IPM".

3.	Выберите «DDM (основное окно электропривода)» для проверки.

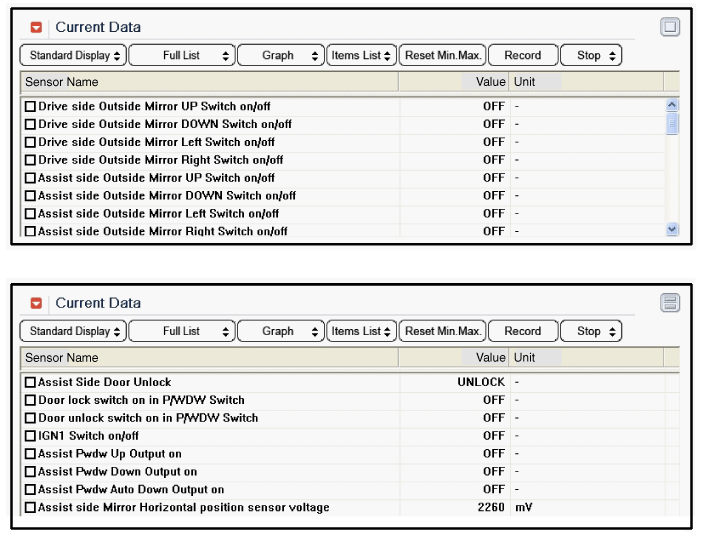

4.	Выберите «Контроль ввода/вывода», если вы будете проверять текущий данные системы блокировки дверей с электроприводом. Он обеспечивает состояние ввода/вывода ДДМ/АДМ.

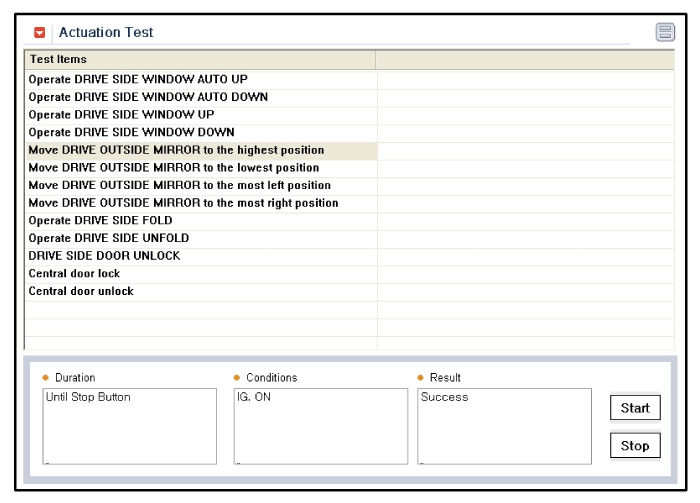

5.	Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».

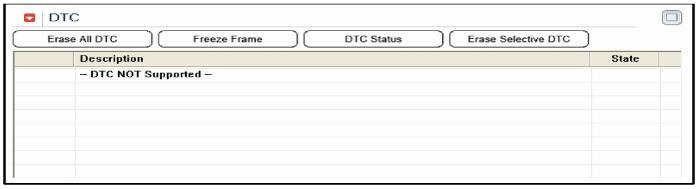

6.	Чтобы проверить код неисправности модуля DDM/AMD, выберите «Диагностические коды неисправностей».

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите панель обшивки передней двери. (См. Кузов — «Передняя дверь»)

3.	Отсоедините разъем (А) модуля переключателя стеклоподъемников от жгута проводов.

4.	Снимите модуль переключателя стеклоподъемника (А) с обивки двери, предварительно ослабив крепежные винты (13EA).

Извлеките модуль (A) из вспомогательной коробки после ослабления крепежного винта (3EA).

–	Будьте осторожны, чтобы не повредить панель обшивки двери и монтажные крючки дверного модуля.

Монтаж

1.	Установите модуль переключателя стеклоподъемников.

Установите панель обивки двери после повторного подключения соответствующих разъемов.

–	Убедитесь, что разъемы модуля переключателя стеклоподъемников подключены правильно.

–	Убедитесь, что переключатель электрического стеклоподъемника и выключатель дверного замка работают нормально.
