Kia Cadenza: Тормозная система / Компоненты заднего дискового тормоза и их расположение
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Тормозная система
/
Тормозная система
/ Компоненты заднего дискового тормоза и их расположение

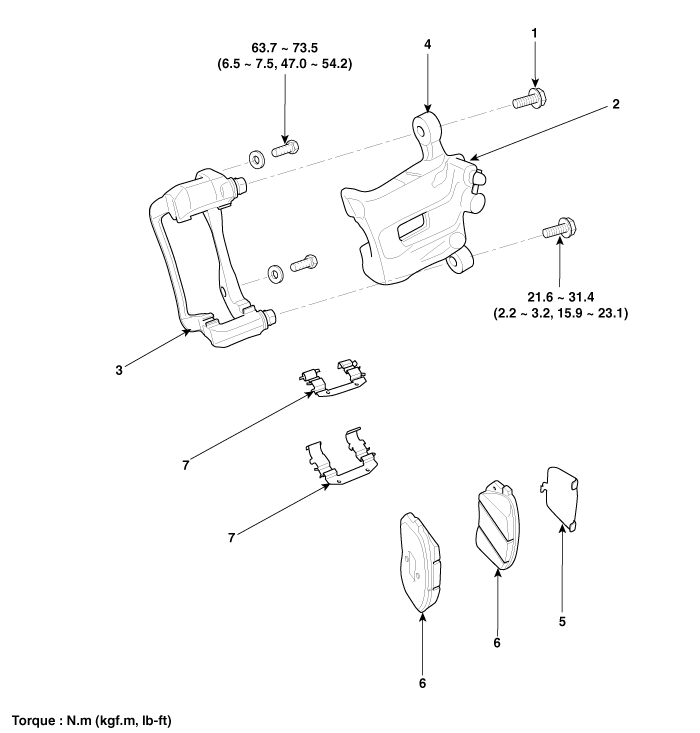

| Компоненты (без EPB) |
|
1. Болт направляющей штанги
2. Прокачной винт 3. Держатель суппорта 4. Корпус суппорта |
5. Внутренняя прокладка колодки
6. Тормозная колодка 7. Фиксатор колодки |

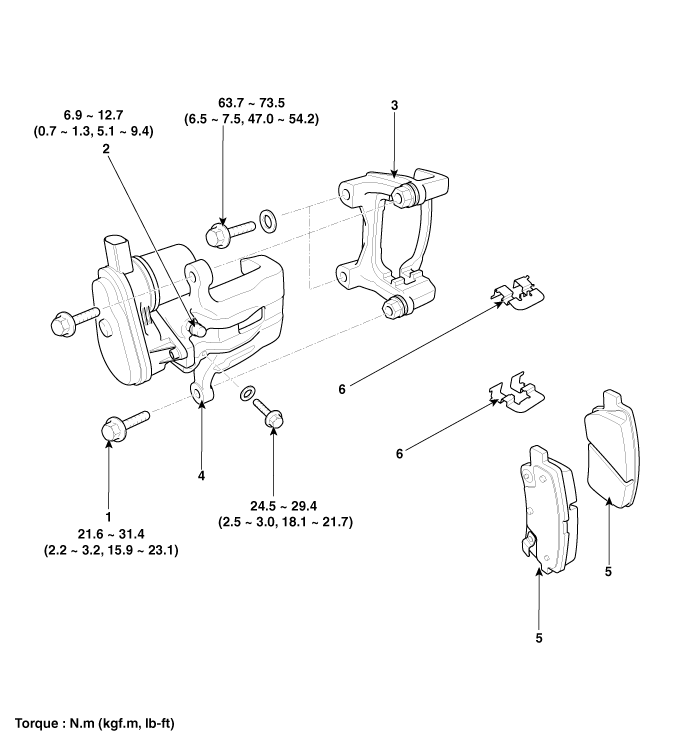

| Компоненты (с EPB) |
|
1. Болт направляющей штанги
2. Прокачной винт 3. Держатель суппорта |
4. Корпус суппорта
5. Тормозная колодка 6. Фиксатор колодки |
Процедуры ремонта переднего дискового тормоза
Удаление
1.
Снимите переднее колесо и шину.
Момент затяжки:
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)
2.
Ослабьте рым-болт шланга (С) и болты крепления суппорта (В), затем...
Процедуры ремонта заднего дискового тормоза
Удаление
1.
Снимите заднее колесо и шину.
Момент затяжки:
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)
2.
Отпустите стояночный тормоз.
3.
Отсоедините привод EPB c ...
