Процедуры ремонта

осмотр

Проверка выключателя освещения Когда многофункциональный переключатель находится в каждом положении, убедитесь, что что непрерывность существует между терминалами ниже. Если преемственность не как указано, замените многофункциональный переключатель.

Переключатель освещения (автоматическое освещение)

Выключатель освещения

Диммер и проходной переключатель

HU : Фары дальнего света HL : Фара ближнего света P : Переключатель ближнего света фар Переключатель сигнала поворота

Выключатель передних противотуманных фар

Переключатель передних и задних противотуманных фар

Осмотр переключателя стеклоочистителя и омывателя Когда многофункциональный переключатель находится в каждом положении, убедитесь, что что непрерывность существует между терминалами ниже. Если преемственность не как указано, замените многофункциональный переключатель.

Переключатель стеклоочистителя

Переключатель омывателя

Осмотр (с GDS)

1. 1
   Проверьте спецификацию входа/выхода BCM многофункционального переключателя. с помощью ГДС. Если технические характеристики не соответствуют норме, замените лампу или переключатель дворников.
2. 2
   Если требуется диагностика многофункционального переключателя, выберите модель и "IPM".
3. 3
   Чтобы просмотреть текущее значение ввода/вывода BCM, «Текущий ДАННЫЕ». Предоставляет информацию о входных/выходных состояниях питания BCM. питание, сигнал поворота/стоп-сигнал, фара, дверь, замки, наружное зеркало, стеклоочиститель, автосвет и передатчики и т. д.



4. 4

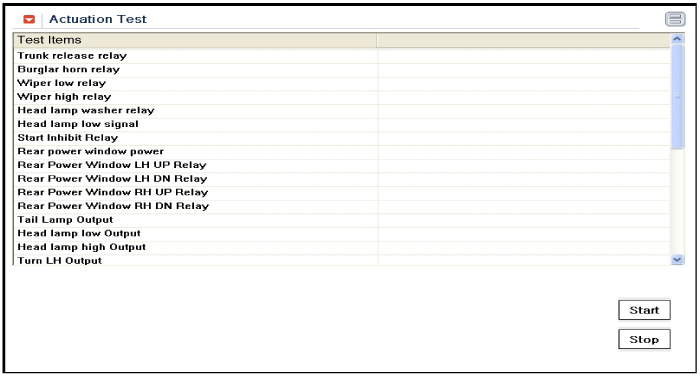

   Чтобы выполнить принудительную операцию по входным факторам BCM, выберите "ACTUATION TEST".



Удаление

1. 1
   Снимите верхний и нижний кожухи рулевой колонки, отвернув 3 винта.



2. 2
   Отсоедините разъем переключателя освещения (А) и разъем переключателя стеклоочистителя и омывателя (В).





3. 3
   При необходимости снять переключатель стеклоочистителя и омывателя (A), разблокируйте замок переключателя стеклоочистителей с помощью инструмента, не снимая рулевое колесо и часовая пружина.



4. 4
   Снимите рулевое колесо. (См. Система рулевого управления — «Рулевая колонка и вал»)
5. 5
   Снимите часовую пружину. (См. Ограничение - «Модуль подушки безопасности»)
6. 6
   Снимите узел многофункционального переключателя (А), предварительно ослабив крепежные винты (2 шт.).



Монтаж

1. 1
   Установите многофункциональный переключатель.
2. 2
   Установите часовую пружину и рулевое управление.
3. 3
   Установите верхний и нижний кожухи рулевой колонки.
4. 4
   Установите рулевое колесо.
