Kia Cadenza: система запуска / компоненты стартера и расположение компонентов

Kia Cadenza YG 2016-2023 Руководство по ремонту / Электрическая система двигателя / Стартовая система / Начальные компоненты и расположение компонентов

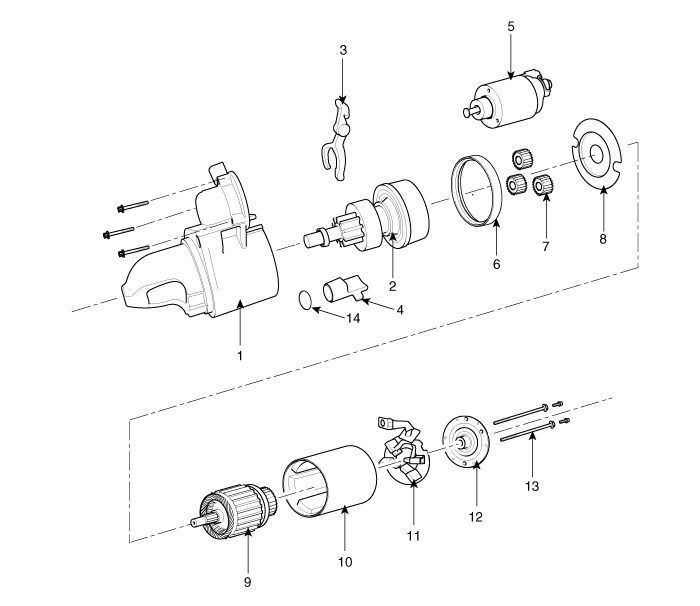

Компоненты

1. Передний корпус
2. Вал планетарной передачи в сборе
3. Рычаг
4. Набивка рычага
5. Соленоид стартера в сборе
6. Упаковка
7. Планетарная передача
8. Щит
9. Сборка арматуры
10. Сборка Йорка
11. Сборка щеткодержателя
12. Задний корпус
13. Сквозной болт
14. Рычажная пластина

Технические характеристики стартера
Спецификация Стартер ПозицияХарактеристикиНоминальное напряжение12 В, 1,7 кВтКоличество зубьев шестерни12Производительность[Холостой ход, 11,5 В]АмперМакс.85 АСкоростьМин. 2550 об/мин ...
Схемы стартера
Принципиальная электрическая схема ...
